3.2.2

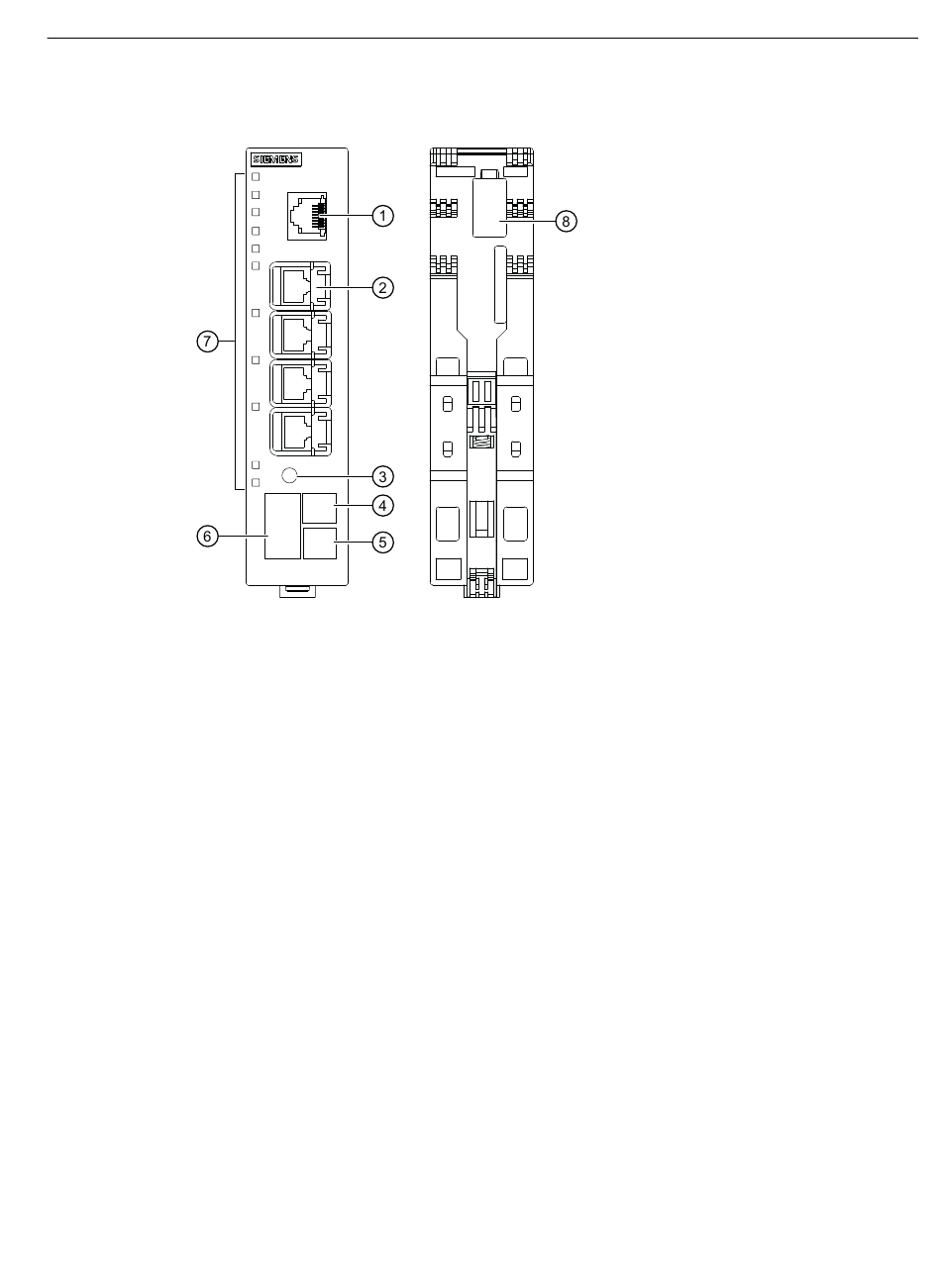

SCALANCE M816
An der Gerätevorderseite:
①
②
③
④
⑤
⑥
⑦
An der Geräterückseite:
⑧
3.3
Lieferumfang
Folgende Teile gehören zum Lieferumfang:
• Ein Gerät SCALANCE M-Gerät
• Ein 5-poliger Klemmenblock für die Spannungsversorgung
• Ein 2-poliger Klemmenblock für den digitalen Ausgang
• Ein 2-poliger Klemmenblock für den digitalen Eingang
• Eine Produkt-DVD
SCALANCE M812, M816
Betriebsanleitung, 10/2022, C79000-G8900-C343-08
DSL-Anschluss
Ethernet-Anschlüsse (P1, P2, P3, P4)
SET-Taster
Digitaler Eingang (DI)
Digitaler Ausgang (DO)
Anschluss Spannungsversorgung
LED-Anzeige
PLUG-Steckplatz
Gerätebeschreibung
3.3 Lieferumfang
