Montage und Demontage
4.4 Montage auf der Hutschiene
4.4
Montage auf der Hutschiene

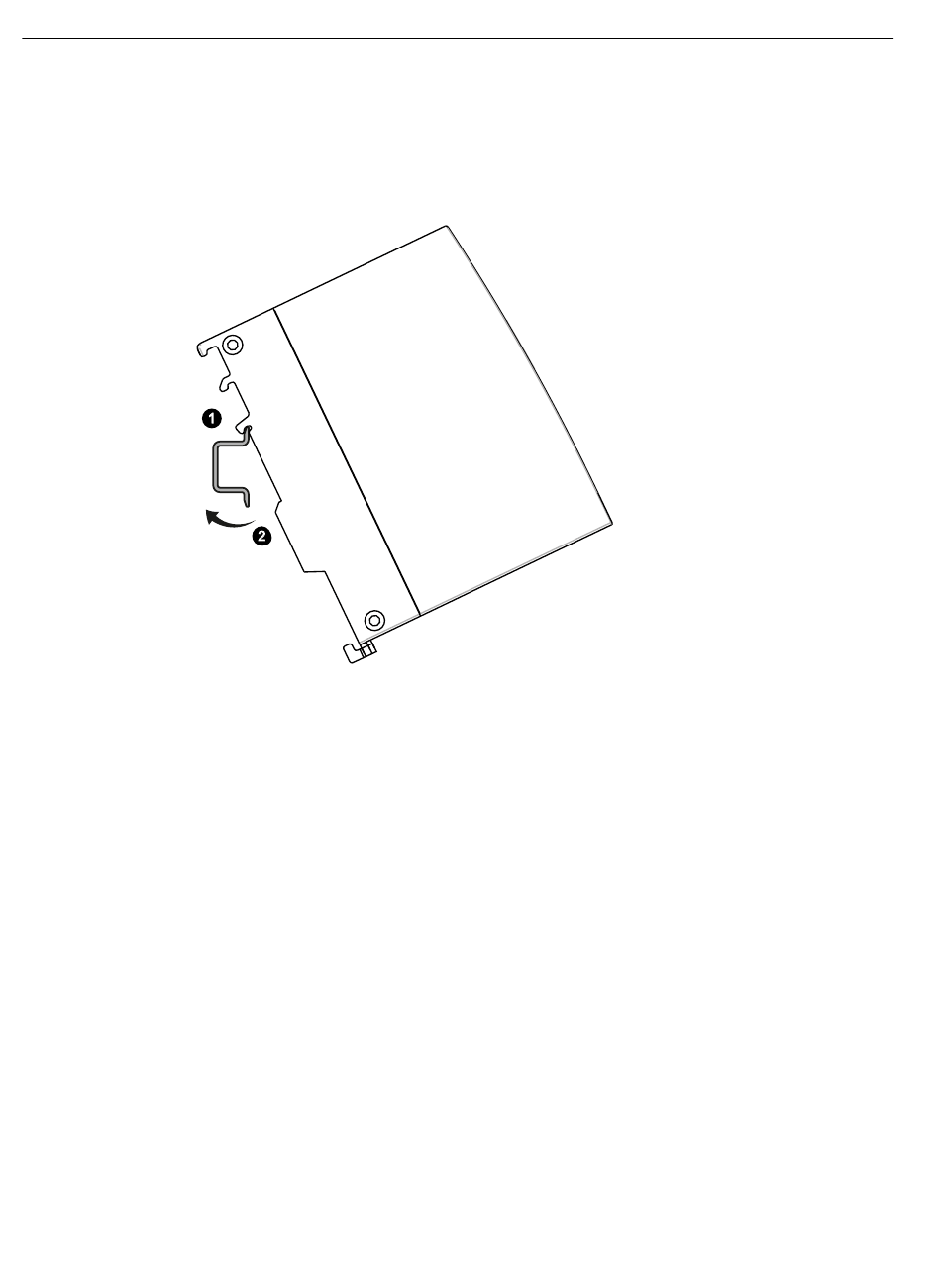

Montieren
1. Setzen Sie die dritte Gehäuseführung des Geräts auf die Oberkante der Hutschiene
2. Drücken Sie das Gerät nach unten gegen die Hutschiene, bis der gefederte Riegel
einrastet
3. Schließen Sie die Spannungsversorgung an, siehe Kapitel "Spannungsversorgung
(Seite 53)".
4. Schließen Sie die Anschlüsse für den digitalen Eingang und den digitalen Ausgang an, siehe
Kapitel "Digitaler Ein-/Ausgang (Seite 55)
5. Verbinden Sie das Gerät mit dem DSL-Anschluss, siehe Kapitel "DSL-Schnittstelle (Seite 57)".
6. Schließen Sie das Gerät an das lokale Netz an, siehe Kapitel "Ethernet-Schnittstelle
(Seite 58)".
7. Verbinden Sie die Anschlussklemme mit einem möglichst kurzen Kabel ≤ 150 mm und
großen Querschnitts von 1,5 mm² mit der Funktionserde der Anlage, siehe Kapitel "Erdung
(Seite 54)" und Kapitel "Klemmen (Seite 28)".
Demontieren
1. Demontieren Sie alle angeschlossenen Leitungen.
2. Entriegeln Sie mit einem Schraubendreher die Hutschienenverrastung an der Unterseite des
Geräts.
3. Heben Sie das Gerät unten von der Hutschiene weg.
44
②
.
Betriebsanleitung, 10/2022, C79000-G8900-C343-08
①
.
SCALANCE M812, M816
