Sicherungen:
F
BAT
F
AUX1
F
AUX2
Die Werte der Sicherungen sind in Tabelle 12 „Elektrische Parameter" angegeben.
LEDs - Opitische Signalisation:
230 V AC – Spannung im Versorgungskreis 230 V
APS
ALARM
AUX1
AUX2
Messfühler der Akkutemperatur
Batterie-Konnektoren: Plus: +BAT = rot, Minus: - BAT = schwarz
Anschluss des LCD-Displays.
Anschluss der Kommunikationsschnittstelle.

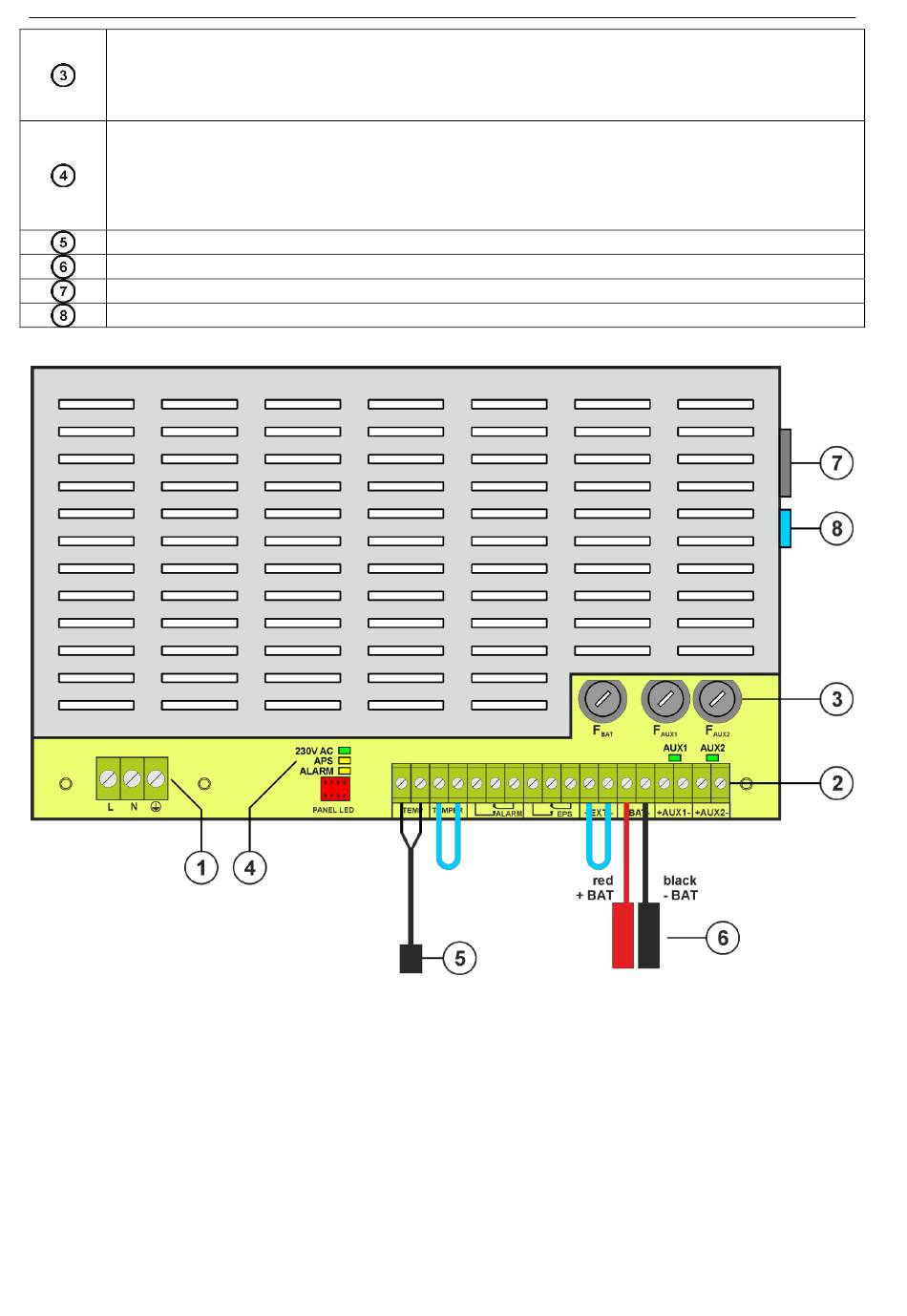

Abb. 2. Ansicht des Moduls des Netzteils auf dem Sockel EN54C-2A7LCD.
EN54C-LCD
– Sicherung im Akkukreis,
– Sicherung im Ausgangskreis AUX1,
– Sicherung im Ausgangskreis AUX2,
– Akkumulatorenausfall
– Kollektives Störung
– Ausgangsspannung AUX1 (über AUX1-Anschluss)
– Ausgangsspannung AUX2 (über AUX2-Anschluss)
9
