- Seite 1 AWZ 222 v.2.2 AWZ 13,8V/2A/17Ah/LM Linear-Puffernetzteile Grade 2. DE** Ausgabe: 9 vom 02.11.2017 Ersetzt die Ausgabe: 8 vom 23.01.2017...
-
Seite 2: Inhaltsverzeichnis
GREY POWER plus www.pulsar.pl AWZ222 Netzteil-Beschreibung: Übereinstimmung mit der Norm EN50131-6 im Grad START-Funktion für die manuelle Batterie- 1, 2 der Umweltklasse II Einschaltung Speisespannung 230VAC STOP-Funktion für die manuelle Ausschaltung unterbrechungsfreie Stromversorgung DC 13,8V während der Batterie-Arbeit... -
Seite 3: Schaltplan
GREY POWER plus www.pulsar.pl AWZ222 Abhängig von dem erforderten Grad der Versicherung des Alarmsystems an Ort der Installation soll man die Effizienz des Netzgeräts und den Strom der Ladung des Akkus auf folgende Weise feststellen: * Grad 1, 2 - die Zeit der Bereitschaft 12h Ausgangsstrom 1,1A + Laden des Akkus 0,9A ** der allgemeinen Verwendung –wenn das Netzgerät nicht in der Installation montiert wird, die die Anforderungen... - Seite 4 GREY POWER plus www.pulsar.pl AWZ222 Verzögerungszeit T= 1h , J2= , J2= fehlende Abschaltung der Batterie = Kein Schutz des Akkus UVP Beschreibung: Jumper angebracht, Jumper entfernt STOP Taste (Ausschalten des Netzteils von der Batterie) oder Ein/Aus des Akku-Tests) Klemmen ~AC~ –...
-
Seite 5: Technische Parameter

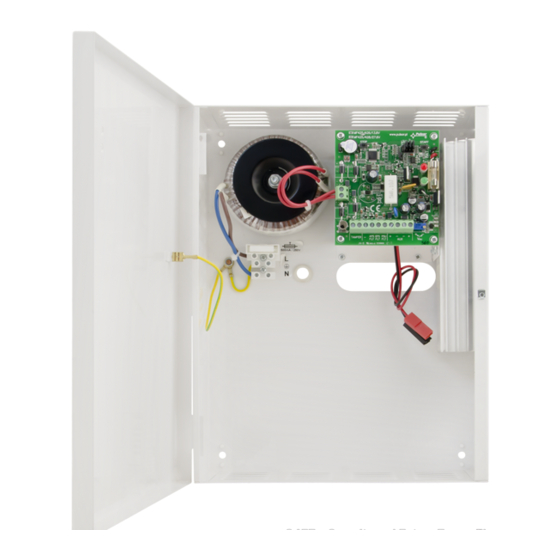

GREY POWER plus www.pulsar.pl AWZ222 Tabelle 2. Elemente des Netzteils (siehe Bild 3). Element Nr. Beschreibung Trenntransformator Netzteil-Platte (Tab. 1, Bild 2) TAMPER; Mikroschalter des Antisabotageschutzes (NC) L-N Speisungsverbindung 230V/AC, Schutzverbindung PE Sicherung im Speisungskreis 230V, T500mA / 250V MAIN Batterie-Konnektoren: +BAT = rot, - BAT = schwarz Bild. - Seite 6 GREY POWER plus www.pulsar.pl AWZ222 - für den Grad 1, 2: Ausgangsstrom Io = 1,1A + 0,9A Akkuaufladung - für die allgemeine Verwendung: Io = 2A (ohne Batterie) Io = 1,6A + 0,4A Akkuaufladung Io = 1,1A + 0,9A Akkuaufladung 11÷14,5V DC...
-
Seite 7: Montage
GREY POWER plus www.pulsar.pl AWZ222 Tabelle 5. Anwendungssicherheit. Schutzklasse PN-EN 60950-1:2007 I (erste) Schutzgrad PN-EN 60529: 2002 (U) IP20 Spannungsfestigkeit der Isolierung: - zwischen dem Eingangskreis (Netzkreis) und den Ausgangskreisen des Netzteils (I/P-O/P) 3000 V/AC min. - zwischen dem Eingangskreis und dem Schutzkreis PE (I/P-F/G) 1500 V/AC min. -
Seite 8: Anzeigen Des Netzteil-Betriebs
GREY POWER plus www.pulsar.pl AWZ222 7. Mit Hilfe des Kurzschlussbrücke T die Zeit der Abschaltung des Akkus im Falle des Batteriebetriebs, nach dem Ansprechen des Schutzes UVP feststellen. Den Akku an angewiesenen Stelle des Gehäuses (Abb. 3) montieren. Den Anschluss zwischen dem Akku und der Netzteilplatte ausführen. -
Seite 9: Akustische Signalisierung
GREY POWER plus www.pulsar.pl AWZ222 3.2 Akustische Signalisierung. Störsituationen werden akustisch mithilfe eines Buzzers signalisiert. Die Häufigkeit und Anzahl der Signale hängt vom Typ der auftretenden Störung ab (Tab.8). Die akustische Signalisierung kann man durch Entfernen des Jumpers ausschalten. Tabella 8. -
Seite 10: Technische Ausgänge Des Relais-Typs
GREY POWER plus www.pulsar.pl AWZ222 3.4 Technische Ausgänge des Relais-Typs. Falls die OC-Ausgänge ist zur Steuerung des Geräts ausreichend sind, kann ein MPSBS-Modul, da die Funktionalität der OC-Ausgänge in Relais ändert, verwendet werden. Bild. 5. Anschlussschema des MPSBS-Moduls. 4. Batterie-Betrieb. -
Seite 11: Zeit Der Bereitschaft
GREY POWER plus www.pulsar.pl AWZ222 4.3 Dynamischer Akku-Test. Alle 10 Min. führt der Netzteil den Akku-Test durch die vorübergehende Senkung der Spannung am Ausgang und die Messung der Spannung an den Akku-Klemmen durch, die Störung wird signalisiert, wenn die Spannung ~12,2V unterschreitet. Die Funktion des Akku-Tests kann ausgeschaltet werden. - Seite 12 BEMERKUNG! Das Netzteil arbeitet mit einer Blei-Säure-Batterie (SLA) zusammen. Nach der Betriebsdauer darf es nicht mit gewöhnlichem Müll weggeworfen werden, sondern ist gemäß den geltenden Vorschriften zu entsorgen. Pulsar Siedlec 150, 32-744 Łapczyca, Polska Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50 e-mail: biuro@pulsar.pl, sales@pulsar.pl http:// www.pulsar.pl, www.zasilacze.pl...
