3.2.
Blockschaltbild.
Das Netzteil wurde in Anlehnung an Hochleistungsumformeranlage AC/DC hergestellt. Die angewandte MP
Anlage ist für volle Diagnostik der Netzteil- und Akkuparameter verantwortlich. Auf der unteren Abbildung wurden das
Blockschaltbild des Netzteils und die gewählten Funktionsblöcke dargestellt, die eine Schlüsselbedeutung für seinen
korrekten Betrieb haben.
3.3.
Beschreibung der Elemente und Klemmen des Netzteils.
Tabelle 1. Elemente des Netzteils (Abb. 2).
Nr. des
Elements
230-V-Netzanschluss mit Klemme zum Anschluss eines Schutzleiters
Klemmen:
TEMP
TAMPER – Eingang für Mikroausschalter des Sabotageschutzes
ALARM
EPS
EXTi
+BAT-
+AUX1-
+AUX2-
ACHTUNG! Auf Zeichnung 2 stellt das Steckersystem einen Zustand ohne Spannung des Relais,
was einem Zustand mit Signalisierung einer Störung entspricht.
EN54C-LCD

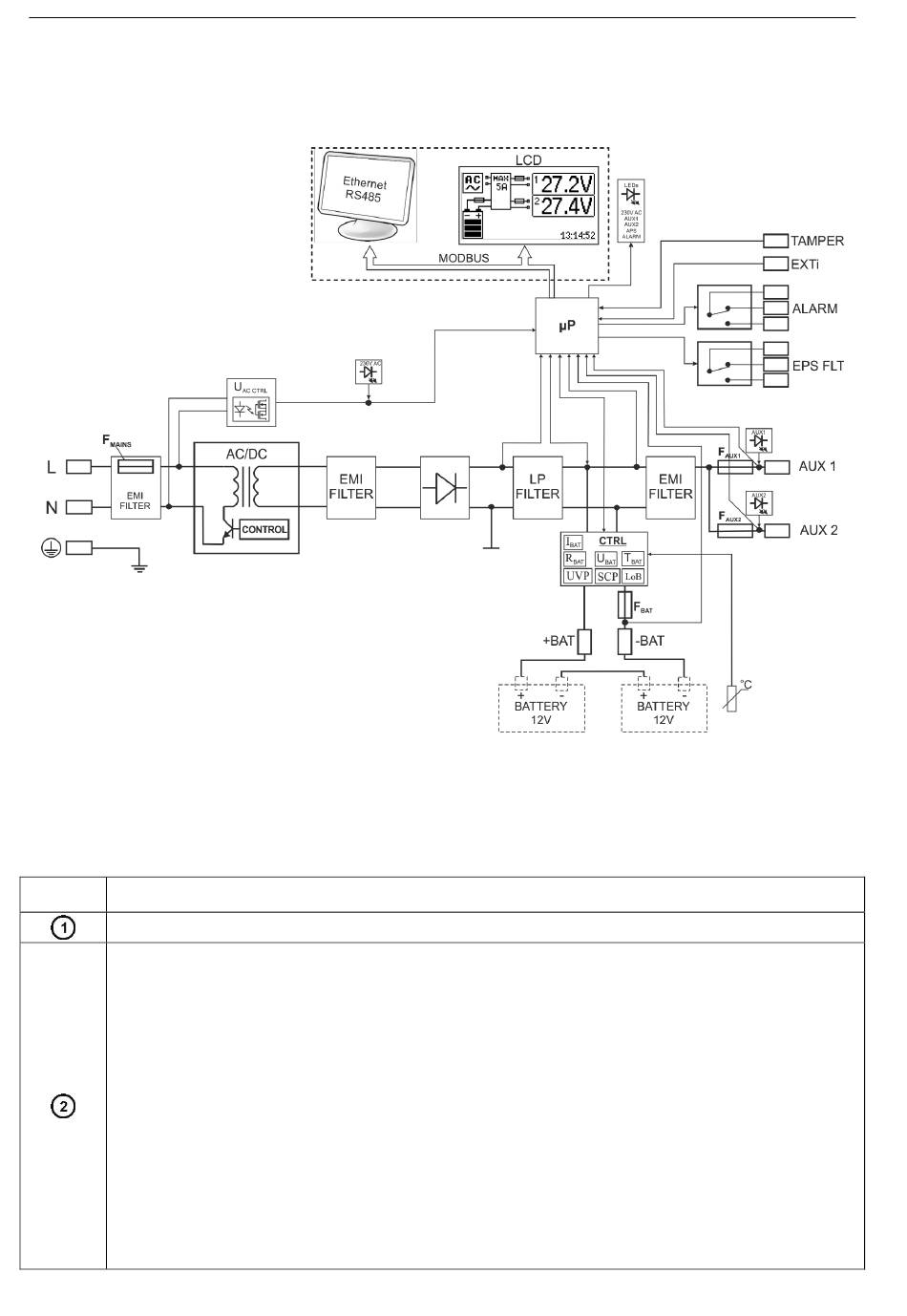

Abb. 1. Schaltplan Netzteil.
– Eingang des Temperaturfühlers der Batterien
Geschlossener Eingang = keine Signalisierung
Offener Eingang
– technischer Ausgang für den Gesamtausfall - Relais
– technischer Ausgang für Signalisierung des AC - Netzschwunds
Offener Zustand
Geschlossener Zustand = Versorgung AC - O.K.
– Ausgang für externen Ausfall
Geschlossener Eingang = keine Signalisierung
Offener Eingang
– Klemmen zum Anschluss der Akkumulatoren
– Versorgungsausgang AUX1 ( - AUX=GND)
– Versorgungsausgang AUX2 ( - AUX=GND)
Description
= Alarm
= Ausfall der AC-Versorgung
= Alarm
