Am Bildschirm werden die Schlüssel und die Beschreibung aller Störungen angezeigt. Die Reihenfolge wurde
nach der Priorität der Wichtigkeit aufgelistet. Die zuerst angezeigten Störungen haben die höchste Priorität.
7.4.4. Bildschirm - Geschichte der Parameter
Der Benutzer kann überprüfen, welche Störungen das Netzteil in der Vergangenheit gemeldet hat.
Der Bildschirm der Ereignisgeschichte des Netzteils ermöglicht das Durchschauen der Ereignisse, die durch die
interne Diagnostikanlage registriert werden. Im Speicher können 2048 Ereignisse registriert werden, die die
Information über die Art, die Zeit der Störung und über die Werte der anderen elektrischen Parameter bringen.
Um den Bildschirm der Ereignisgeschichte einzustellen, soll die „ESC" Taste gedrückt, dann mit den Pfeilen
„<" oder „>" das Icon
Die Betriebsgeschichte kann mit Hilfe der Tasten „<" oder „>" durchgesehen werden. Die Ereignisgeschichte
kann in zwei Modi durchgesehen werden: Kurzmodus (Datum, Zeit, Code und Beschreibung der Störung) und
Vollmodus mit zusätzlicher Information über elektrische Werte und den Zustand der Ein- und Ausgänge. Zwischen
den Modi kann mit Hilfe der „SET" Taste umgeschaltet werden.
Im Kapitel 7.4.5 werden alle Coden der Ereignisse gesammelt, die während des Betriebs des Netzteils
vorkommen können. Die einzelnen Coden werden durch die entsprechende, optische Signalisierung am Paneel,
Hörsignalisierung und die Einschaltung des dedizierten, technischen Ausgangs begleitet.
In der Geschichte des neuen Netzteils befinden sich die gespeicherten Ereignisse, die ein Ergebnis der
durchgeführten Leistungsteste während der Produktion sind

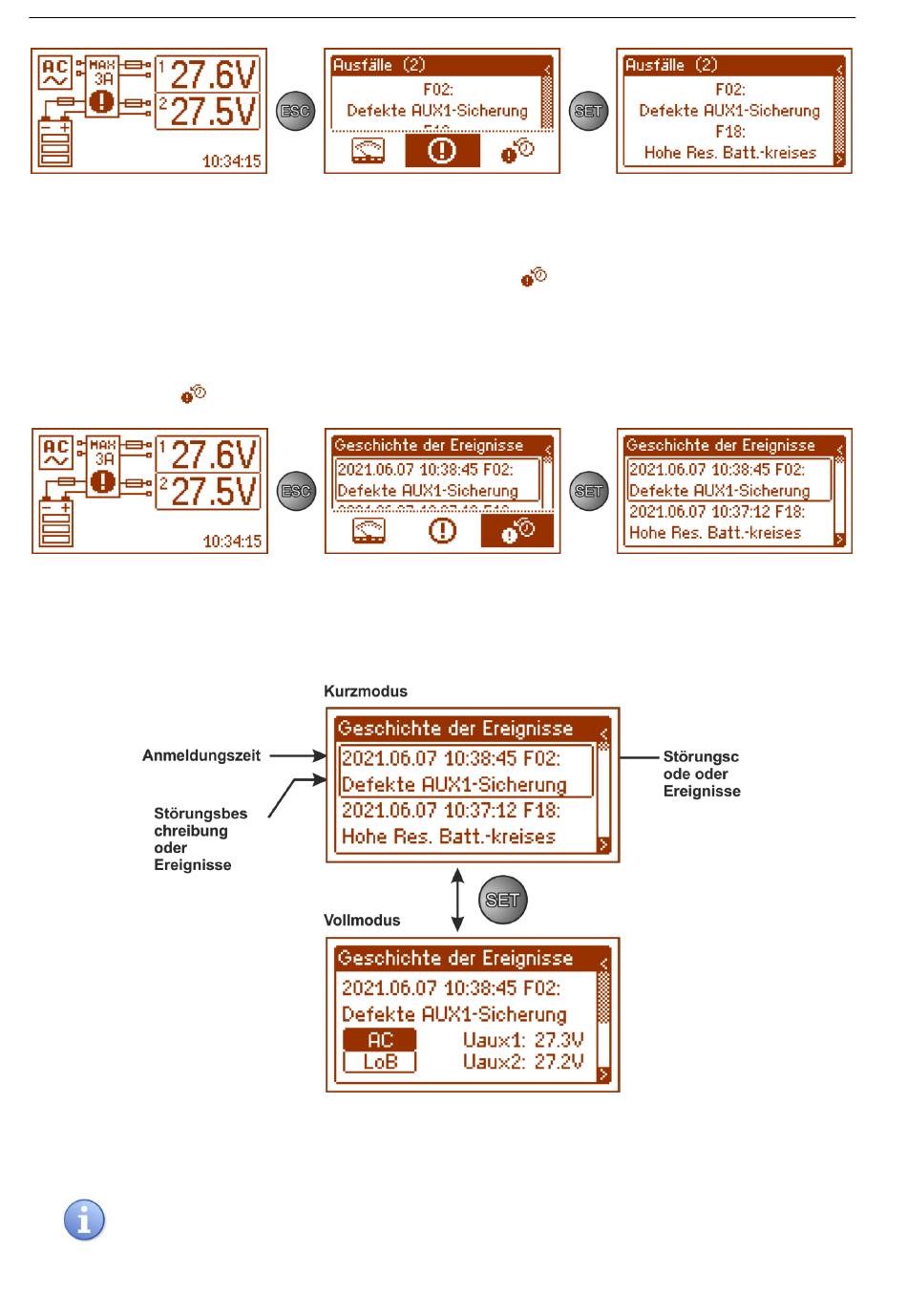

Abb. 19. Bildschirm - laufende Störungen des Netzteils.
gewählt und mit der „SET" Taste bestätigt werden.
Abb. 20. Bildschirms der Ereignisgeschichte.
Abb. 21. Beschreibung des Bildschirms der Ereignisgeschichte.
EN54C-LCD
.
25
RED POWER plus
