- Seite 1 AWZ 333 v.2.2 AWZ 13,8V/3A/17Ah/LM Linear-Puffernetzteil mit technischen Ausgängen. Ausgabe: 7 vom 10.02.2015 Ersetzt die Ausgabe: 6 vom 15.05.2014...
-
Seite 2: Inhaltsverzeichnis
GREY POWER plus www.pulsar.pl AWZ333 Netzteil-Beschreibung: Übereinstimmung mit der Norm EN50131-6 im Grad START-Funktion für die manuelle Batterie- 1, 2 der Umweltklasse II Einschaltung Speisespannung 230VAC STOP-Funktion für die manuelle Ausschaltung unterbrechungsfreie Stromversorgung DC 13,8V während der Batterie-Arbeit... -
Seite 3: Schaltplan
GREY POWER plus www.pulsar.pl AWZ333 Abhängig von dem erforderten Grad der Versicherung des Alarmsystems an Ort der Installation soll man die Effizienz des Netzgeräts und den Strom der Ladung des Akkus auf folgende Weise feststellen: * Grad 1, 2 - die Zeit der Bereitschaft 12h Ausgangsstrom 1,4A + Laden des Akkus 0,9A ** der allgemeinen Verwendung –wenn das Netzgerät nicht in der Installation montiert wird, die die... - Seite 4 GREY POWER plus www.pulsar.pl AWZ333 STOP Taste (Ausschalten des Netzteils von der Batterie) oder Ein/Aus des Akku-Tests) Klemmen ~AC~ – Eingang der Speisung AC START Taste (Inbetriebsetzung des Netzteils von der Batterie) – Jumper; Anschluss der Tonsignalisierung - angeschlossene Tonsignalisierung - gelöschte Tonsignalisierung...
-
Seite 5: Technische Parameter

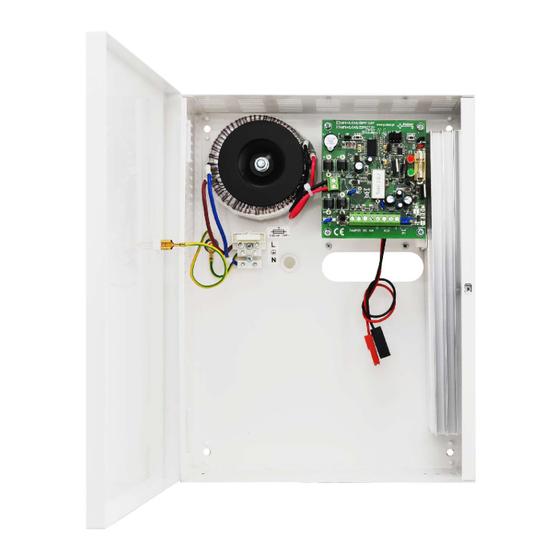

GREY POWER plus www.pulsar.pl AWZ333 Tabelle 2. Elemente des Netzteils (siehe Bild 3). Element Nr. Beschreibung Trenntransformator Netzteil-Platte (Tab. 1, Bild 2) TAMPER; Mikroschalter des Antisabotageschutzes (NC) L-N Speisungsverbindung 230V/AC, Schutzverbindung PE Sicherung im Speisungskreis 230V, T630mA / 250V MAIN Batterie-Konnektoren: +BAT = rot, - BAT = schwarz Bild 3. - Seite 6 GREY POWER plus www.pulsar.pl AWZ333 Io = 1,4A + 0,9A Akkuaufladung - für die allgemeine Verwendung: Io = 3A (ohne Batterie) Io = 2,6A + 0,4A Akkuaufladung Io = 2,1A + 0,9A Akkuaufladung 11÷14,5V DC Einstellbereich der Ausgangsspannung Brummspannung 20mV p-p Stromentnahme von Netzteil-Systemen 15 mA max.
-
Seite 7: Montage
GREY POWER plus www.pulsar.pl AWZ333 Tabelle 5. Anwendungssicherheit. Schutzklasse PN-EN 60950-1:2007 I (erste) Schutzgrad PN-EN 60529: 2002 (U) IP20 Spannungsfestigkeit der Isolierung: - zwischen dem Eingangskreis (Netzkreis) und den Ausgangskreisen des Netzteils (I/P-O/P) 3000 V/AC min. - zwischen dem Eingangskreis und dem Schutzkreis PE (I/P-F/G) 1500 V/AC min. - Seite 8 GREY POWER plus www.pulsar.pl AWZ333 Mit Hilfe des Kurzschlussbrücke T die Zeit der Signalisation des Netzausfalls 230V AC feststellen. Mit Hilfe des Kurzschlussbrücke T die Zeit der Abschaltung des Akkus im Falle des Batteriebetriebs, nach dem Ansprechen des Schutzes UVP feststellen.
-
Seite 9: Anzeigen Des Netzteil-Betriebs
GREY POWER plus www.pulsar.pl AWZ333 3. Anzeigen des Netzteil-Betriebs. Das Netzteil ist mit einer optischen und akustischen Anzeige des Netzteil-Betriebs ausgestattet. Der Stand des Netzteils kann aus der Ferne mittels zweier technischer Ausgänge kontrolliert werden. 3.1 Optische Anzeige. ROTE DIODE ... -
Seite 10: Technische Ausgänge
GREY POWER plus www.pulsar.pl AWZ333 3.3 Technische Ausgänge. Der Netzteil hat den Signalisierungsausgang: EPS - technischer Ausgang, der über eine Netzstörung 230V informiert. Ausgang, der über eine Versorgungsstörung 230V informiert. Im Normalstand, bei 230V-Versorgung, ist der Ausgang zur Masse GND kurzgeschlossen. Bei Versorgungsstörung schaltet das Netzteil den Ausgang zum Stand der hohen Impedanz hi-Z um. -
Seite 11: Technische Ausgänge Des Relais-Typs
GREY POWER plus www.pulsar.pl AWZ333 3.4 Technische Ausgänge des Relais-Typs. Falls die OC-Ausgänge ist zur Steuerung des Geräts ausreichend sind, kann ein MPSBS-Modul, da die Funktionalität der OC-Ausgänge in Relais ändert, verwendet werden. Bild. 6. Anschlussschema des MPSBS-Moduls. 4. Batterie-Betrieb. -
Seite 12: Zeit Der Bereitschaft
GREY POWER plus www.pulsar.pl AWZ333 4.3 Dynamischer Akku-Test. Alle 10 Min. führt der Netzteil den Akku-Test durch die vorübergehende Senkung der Spannung am Ausgang und die Messung der Spannung an den Akku-Klemmen durch, die Störung wird signalisiert, wenn die Spannung ~12,2V unterschreitet. Die Funktion des Akku-Tests kann ausgeschaltet werden. -
Seite 13: Allgemeine Garantiebedingungen
Müll weggeworfen werden, sondern ist gemäß den geltenden Vorschriften zu entsorgen. ALLGEMEINE GARANTIEBEDINGUNGEN Pulsar (Hersteller) gewährt eine fünfjährige Qualitätsgarantie für die Geräte, beginnend mit dem Herstellungsdatum. Im Rahmen der Garantie werden unentgeltliche Reparaturen oder Austausch, gegen eine funktional entsprechende Anlage, des nicht betriebssicheren Gerätes vorgenommen (ist vom Hersteller zu entscheiden), wenn die Fehler vom Hersteller verschuldet wurden, dazu zählen Produktions- und Materialfehler, soweit die Fehler in der Garantiezeit... - Seite 14 GREY POWER plus www.pulsar.pl AWZ333 Pulsar Siedlec 150, 32-744 Łapczyca, Polska Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50 e-mail: biuro@pulsar.pl, sales@pulsar.pl http:// www.pulsar.pl, www.zasilacze.pl...
