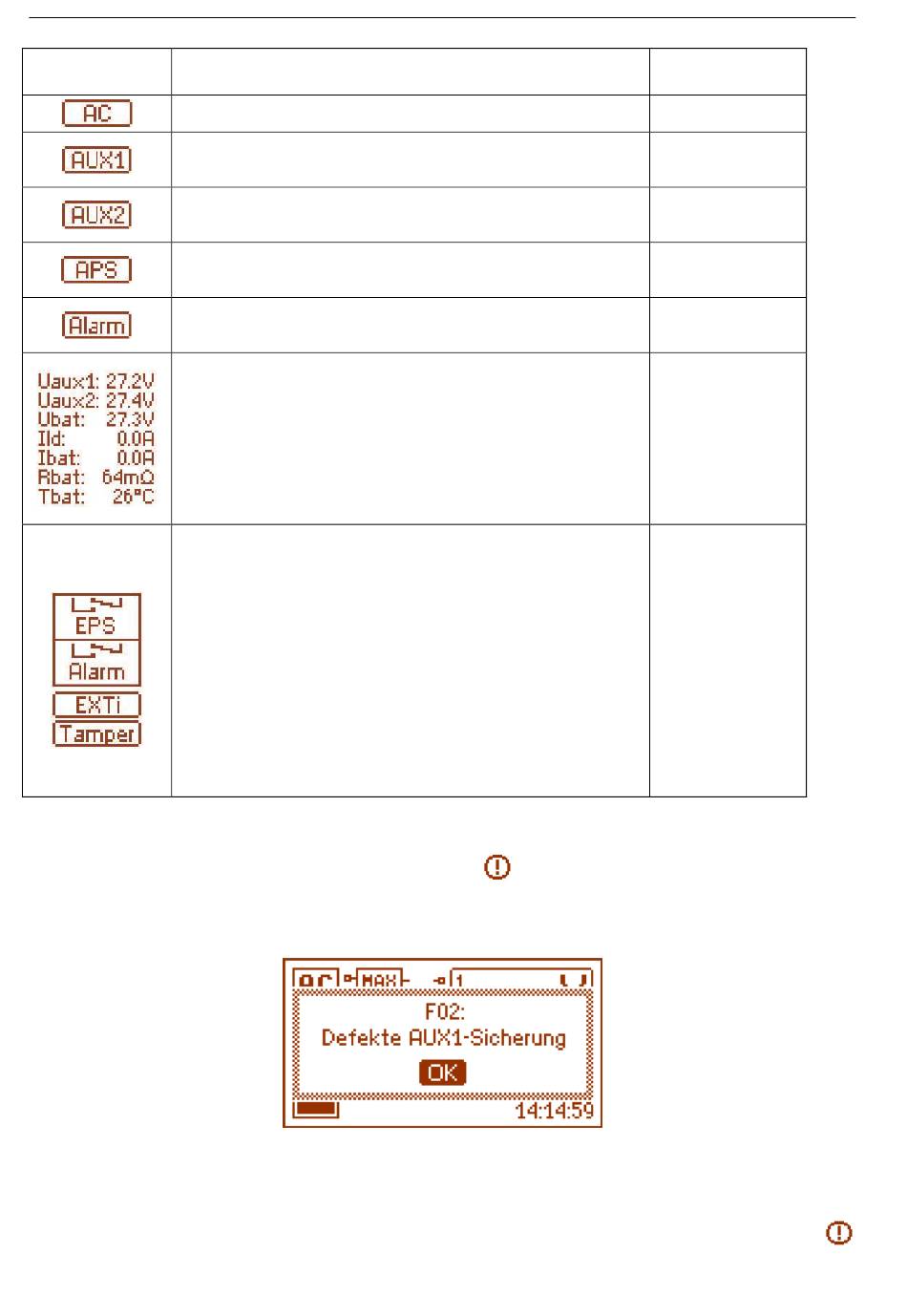

Tabelle 6. Beschreibung der graphischen Symbole des Bildschirms - Parameter des Netzteils.
Bildschirmfeld
- Signalisierung der Spannung ~230 V
- Signalisierung der Anwesenheit der Spannung am Ausgang
AUX1
- Signalisierung der Anwesenheit der Spannung am Ausgang
AUX2
- Signalisierung der Akkustörung
- Anzeige einer kollektiven Störung des Netzteils
Aktuelle elektrische Parameter des Netzteils:
Zustand der technischen Ausgänge des Netzteils:
EPS – Signalisierung der Spannung AC
ALARM – Signalisierung der Sammelstörung
ACHTUNG! stellt das Steckersystem einen Zustand ohne
Spannung des Relais, was einem Zustand mit Signalisierung
einer Störung entspricht
EXTi – Signalisierung des Eingangszustandes EXTi
TAMPER – Zustand des Eingangs TAMPER
7.4.3.
Im Falle der nicht regelrechten, elektrischen Parameter während des Betriebs beginnt das Netzteil die Störung zu
signalisieren, in dem es die entsprechende Nachricht am LCD Display anzeigt, die LED Diode ALARM am Paneel
aufleuchtet und den Zustand des dedizierten, technischen Ausgangs ändert.
Abb. 18. Die Nachricht signalisiert das Durchbrennen der Sicherung am Ausgang AUX1.
Im gegebenen Moment können gleichzeitig mehrere Störungen vorkommen. Die Art der Störungen, die das
Netzteil signalisiert, kann am Bildschirm der Ansicht der laufenden Störung geprüft warden.
Um den Bildschirm einzustellen, soll die „ESC" Taste gedrückt, dann mit den Pfeilen „<" oder „>" das Icon
gewählt und mit der „SET" Taste bestätigt werden.
EN54C-LCD
Beschreibung
(Beleuchtung = Netzversorgung ~230 V )
(Beleuchtung = obecne napięcie na wyjściu AUX1)
(Beleuchtung = obecne napięcie na wyjściu AUX2)
(Beleuchtung = Akkumulatorenausfall)
(Beleuchtung = Störung)
– Ausgangsspannung AUX1
U
aux1
– Ausgangsspannung AUX2
U
aux2
– Akkuspannung
U
bat
– Ladungsstrom des Akkumulators der Akkus
I
ld
– Entladestrom der Batterien
I
bat
– Resistenz des Akku-Kreises
R
bat
– Akkutemperatur
T
bat
offener Zustand = Ausfall der AC-Versorgung
geschlossener Zustand = Versorgung AC – O.K.
(Beleuchtung = Eingang EXTi aktiv)
(Beleuchtung = aktiver Eingang)
Bildschirm - laufende Störungen
24
RED POWER plus
Zusätzliche
Informationen
Kapitel: 8.2.2
Kapitel:
7.4.5
5.1
Kapitel:
7.4.5
5.1
Kapitel:
7.4.2
Kapitel:
7.4.5
5.1
