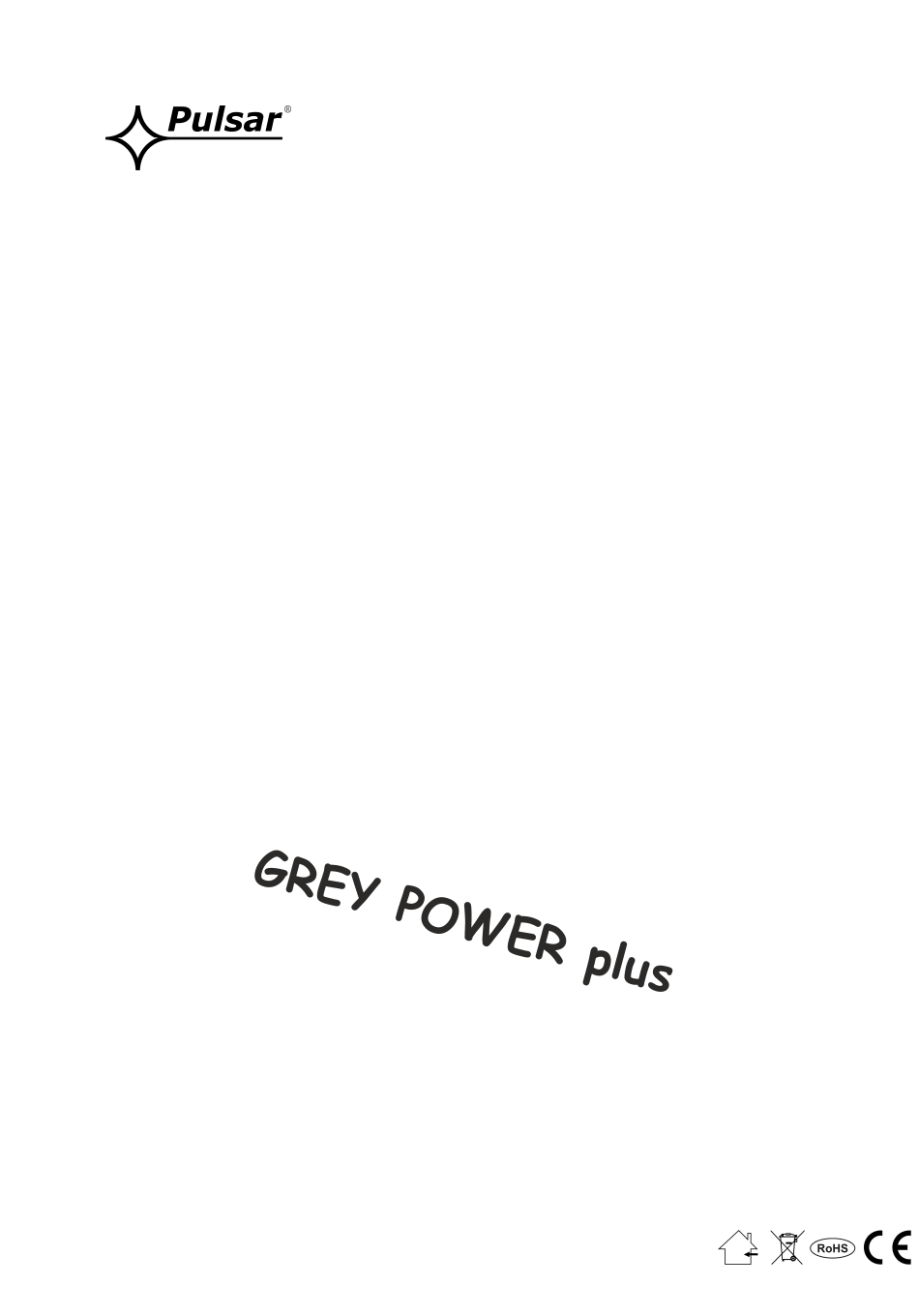

- Seite 1 AWZ 222 v.2.1 AWZ 13,8V/2A/17Ah/LM Gepuffertes Netzteil, linear. DE** Ausgabe: 6 vom 15.05.2014 Ersetzt die Ausgabe: 5 vom 17.03.2014...
-
Seite 2: Inhaltsverzeichnis
GREY POWER plus www.pulsar.pl AWZ222 Netzteil-Beschreibung: unterbrechungsfreie Stromversorgung STOP-Funktion für die manuelle Ausschaltung 13,8VDC/2A während der Batterie-Arbeit Einbaustelle für die Batterie 17Ah/12V optische LED-Anzeige Speisespannung 230VAC akustische Signalisierung linearer Spannungskonstanthalter technischer Ausgang BS für die Anzeige des Ausfalls des AC-Netzes ... -
Seite 3: Funktionsweise
GREY POWER plus www.pulsar.pl AWZ222 1.2. Funktionsweise. Das AWZ 222 ist ein stabilisiertes Transformator-Netzteil mit einem hohen Spannungsstabilisierungskoeffizienten. Die Netzspannung von ~230V wird mithilfe des Transformators gesenkt und danach durch einen Gleichrichter und einen Tiefpass gleichgerichtet. Die DC-Ausgangsspannung wird auf dem linearen Stabilisator erreicht. - Seite 4 GREY POWER plus www.pulsar.pl AWZ222 Netzes , Z2= Verzögerungszeit T= 0s , Z2= Verzögerungszeit T= 5min , Z2= Verzögerungszeit T= 1h , Z2= Verzögerungszeit T= 6h BAT Jumper Z1, Z2 - Konfiguration der Ausschaltzeit der entladenen Batterie ...
-
Seite 5: Technische Parameter
GREY POWER plus www.pulsar.pl AWZ222 Tabelle 2. Elemente des Netzteils (siehe Bild 3). Element Nr. Beschreibung Trenntransformator Netzteil-Platte (Tab. 1, Bild 2) Sicherung im Speisungskreis (230V/AC) MAIN [4], [5] L-N Speisungsverbindung 230V/AC, Schutzverbindung PE Batterie-Konnektoren: +BAT = rot, - BAT = schwarz Bild 3. - Seite 6 GREY POWER plus www.pulsar.pl AWZ222 1,1A + 0,9A Batterieladung (Stufe 1 = 1,4A) Stromentnahme von Netzteil-Systemen 15 mA max. mit dem Jumper geschaltet Batterie-Ladestrom 0,4A /0,9A - 200% ÷ 250% der Netzteil-Leistung - Stromeinschränkung Kurzschluss-Schutz SCP und/oder Beschädigung der Schmelzsicherung im Batterie- Kreis (Austausch des Schmelzeinsatzes erforderlich) 110% ÷...
-
Seite 7: Montage
GREY POWER plus www.pulsar.pl AWZ222 Bild 4. Graph Uwy=f(Io). 2. Montage 2.1 Anforderungen Das gepufferte Netzteil muss von einem Fachinstallateur montiert werden, der über entsprechende (für das gegebene Land erforderliche und unerlässliche) Genehmigungen und Berechtigungen zum Anschluss von (Eingriff in) Installationen 230V/AC und Niederspannungsinstallationen verfügt. Die Anlage ist in geschlossenen Räumen, gemäß... - Seite 8 GREY POWER plus www.pulsar.pl AWZ222 - AW Ausgang, signalisiert einen Ausfall. Der technische Ausgang AW wird während des richtigen Netzteilbetriebs zur Masse (-AUX) angeschlossen, im Fall eines Ausfalls hingegen wird der Ausgang von der Masse abgeschnitten. 6. Mithilfe der Jumper Z3, Z4 die Zeit der Abschaltung der Batterie festlegen, für den Fall des Batteriebetriebs, wenn die Spannung an ihren Klemmen unter ~10V fällt.
-
Seite 9: Anzeigen Des Netzteil-Betriebs
GREY POWER plus www.pulsar.pl AWZ222 3. Anzeigen des Netzteil-Betriebs. Das Netzteil ist mit einer optischen und akustischen Anzeige des Netzteil-Betriebs ausgestattet. Der Stand des Netzteils kann aus der Ferne mittels zweier technischer Ausgänge kontrolliert werden. 3.1 Optische Anzeige. ROTE DIODE pulsiert - Anzeige einer Störung (Tab.7) -
Seite 10: Technische Ausgänge
GREY POWER plus www.pulsar.pl AWZ222 3.3 Technische Ausgänge. Das Netzteil besitzt zwei unabhängige Signalausgänge OC (open collector), die die Übermittlung der Information über fehlende Speisung AC und Systemstörungen ermöglichen. Bild 6. Schaltplan der Ausgänge OC. AW – Störungsausgang: Ausgang des Typs OC, signalisiert das Auftauchen einer Störung des Netzteils. -
Seite 11: Einschränkung Des Batterieladestroms
GREY POWER plus www.pulsar.pl AWZ222 Achtung: Ein-/Ausschalten des Tests wird sogar nach der Trennung des Geräts von der Speisung gespeichert Ausschalten des Tests schaltet auch die Anzeige der Batteriestörung am Ausgang AW aus, schaltet jedoch nicht das System ab, dass die Batterie vor vollständiger Entladung schützt. -
Seite 12: Allgemeine Garantiebedingungen
Müll weggeworfen werden, sondern ist gemäß den geltenden Vorschriften zu entsorgen ALLGEMEINE GARANTIEBEDINGUNGEN 1. Pulsar K. Bogusz Sp.j. (Hersteller) gewährt eine fünfjährige Qualitätsgarantie für die Geräte, beginnend mit dem Herstellungsdatum. 2. Im Rahmen der Garantie werden unentgeltliche Reparaturen oder Austausch, gegen eine funktional entsprechende Anlage, des nicht betriebssicheren Gerätes vorgenommen (ist vom Hersteller zu...
