7.2.
Erste Einschaltung des Netzteils - Bildschirm der Sprachauswahl der
Berichte.
Bei erster Verbindung des Netzteils mit dem Netz erscheint auf dem Display der Bildschirm, der die Auswahl
der Sprache ermöglicht.
Die Sprache wird mit den Tasten „<" oder „>" gewählt, die die Verschiebung des Feldes im Bereich der vorhandenen
Sprachen ermöglicht.
Nach der Auswahl der entsprechenden Sprache soll die Auswahl mit "SET" bestätigt werden, dannach
erscheint der Hauptbildschirm.
Wenn keine Sprache gewählt wird, dann kann das bei der nächsten Inbetriebnahme des Netzteils gemacht
werden. Wenn die Sprache schon gewählt wurde, kann sie gemäß der Beschreibung im Kapitel 8.3.1. geändert
werden
Um dem Benutzer die Auswahl der Sprache zu vereinfachen, werden auf dem Hauptbildschirm alle
vorhandenen Sprachen angezeigt. Zu diesem Zweck sollen gleichzeitig die Pfeiltasten „<" und „>" auf dem
Vorderpult des Netzteils gedrückt und durch mindestens 5 Sekunden gehalten werden.
7.3.
Hauptbildschirm des LCD Displays.
Der Hauptbildschirm des LCD Displays zeigt die elektrischen Grundparameter an und informiert über
aktuellen Netzteilzustand.
Auflösung der Spannungsmessung beträgt: 0.1 V und der Strommessung 0.1 A.
Die angezeigten Werte der Spannungen und Ströme sollen annähernd betrachtet werden,
wenn die bessere Genauigkeit nötig wäre, soll der Multimeter benutzt werden.
Tabelle 5. Beschreibung der Symbole des Hauptbildschirms.
Bildschirmfeld
EN54C-LCD

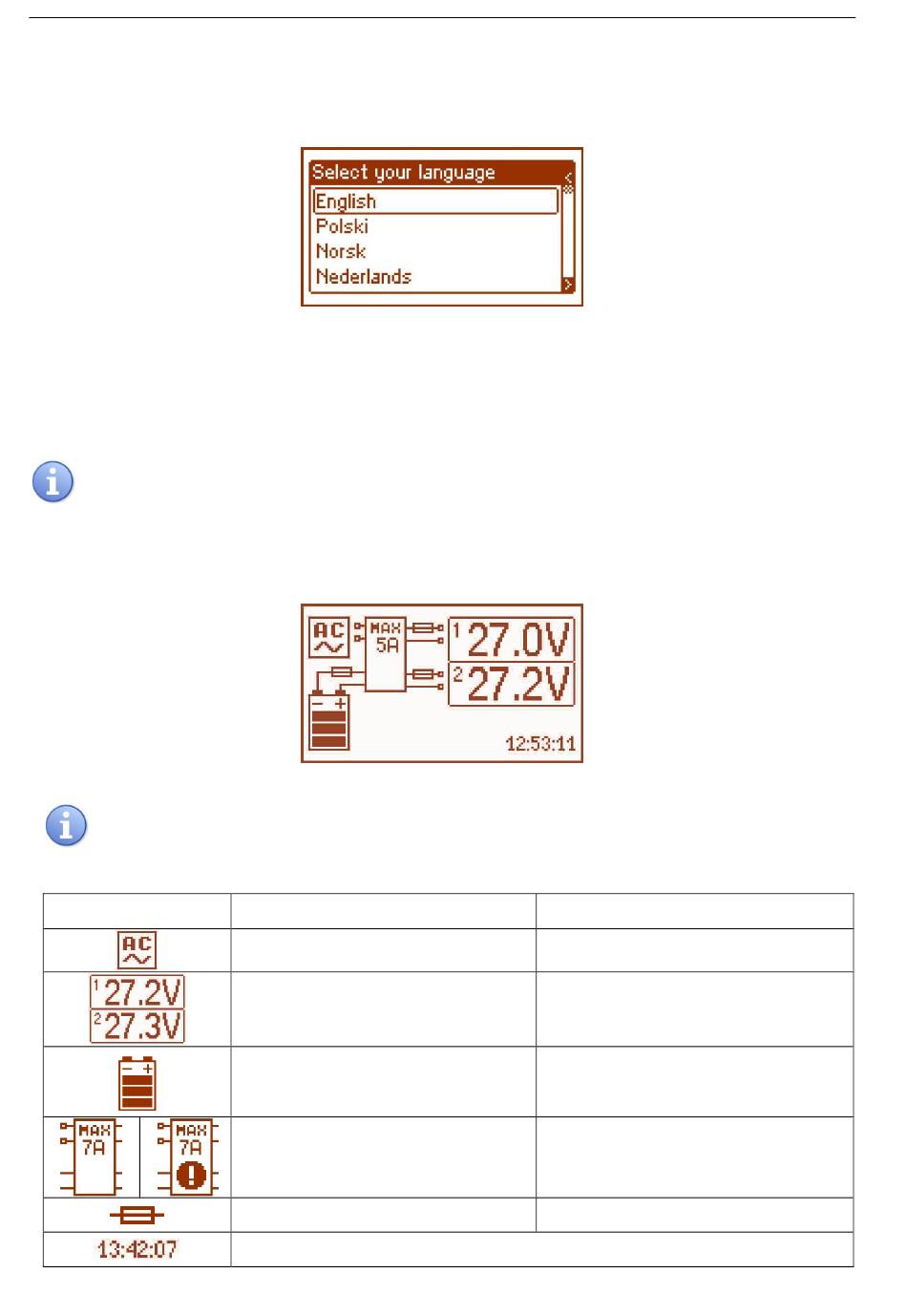

Abb. 15. Bildschirm der Sprachauswahl der Berichte.
Abb. 16. Hauptbildschirm.
Beschreibung
Anzeige des Anliegens der
Spannungsversorgung 230 V
Die Information über aktuelle Spannung
an den Ausgängen AUX1 und AUX2.
AInformation über aktuellen Zustand der
Akkuladung
Der Wert im Symbol informiert über
maximale Leistung des Netzteils
Anzeige des Zustands der Sicherungen
Der Parameter, dessen Wert überschreitet
Das graphische Symbol der Batterie blinkt.
Das blinkende Warnsignal erscheint.
Das Sicherungssymbol blinkt.
Uhr
22
RED POWER plus
Störung
„AC" Symbol blinkt
wurde, blinkt
