Montage an einer Truss mit einer Befestigungsklemme

Der MAC Aura XIP kann mit einer Klemme und einer M12-Schraube (Güte 8.8 oder besser) in beliebiger
Orientierung an einer Truss oder ähnlichen tragenden Struktur befestigt werden. Die Klemme muss für das
Gewicht des Gerätes zugelassen sein. Beide Anschlagmittel müssen in einwandfreiem Zustand sein.
Warnung! Prüfen Sie sorgfältig die Eindringtiefe der Schraube in die Basis des Gerätes nach Anzug
der Schraube. Die Eindringtiefe muss innerhalb der unten angegebenen Grenzen liegen.
Montage des MAC Aura XIP an einer Truss mit einer Befestigungsklemme:
1. Legen Sie eine geeignete
Befestigungsklemme und
Schraube bereit. Siehe
Bild 6. Die Eindringtiefe
der Schraube muss bei
montierter Befestigungs-
klemme und angezogener
Schraube mindestens 20
mm und darf höchstens 25
mm betragen. Montieren
Sie die Schraube an der
Befestigungsklemme und
prüfen Sie den Überstand
der Schraube. Ersetzen
Sie die Schraube durch
eine passende Schraube, falls erforderlich.
2. Siehe Bild 6. Stecken Sie die Schraube durch die Bohrung der Befestigungsklemme und verschrauben
Sie die Schraube am mit dem Pfeil markierten Gewinde in der Basis. Richten Sie die Befestigungs-
klemme aus und ziehen Sie die Schraube fest.
3. Sperren Sie den Arbeitsbereich ab. Montieren Sie das Gerät von einer stabilen Plattform aus mit dem
FRONT Pfeil zur beleuchteten Fläche weisend an der Truss. Ziehen Sie die Befestigungsklemmen fest.
Prüfen Sie die sichere Befestigung.
4. Sichern Sie das Gerät mit einem Fangseil gegen Absturz und prüfen Sie die Montage (siehe "Montage
eines Fangseils und Inbetriebnahme" auf Seite 11).
Montage eines Fangseils und Inbetriebnahme
Sichern Sie das Gerät sofort nach der Montage mit einem Fangseil und führen Sie folgende Prüfungen aus:
1. Siehe Bild 7. Sichern Sie das Gerät mit einem Fangseil, das für das
Gewicht des Gerätes zugelassen ist. Befestigen Sie das Fangseil an
einem der Ankerpunkte an der Unterseite der Basis (siehe Pfeil in
der Abbildung rechts). Führen Sie das Fangseil durch den
Ankerpunkt oder verwenden Sie einen Karabiner. Das Fangseil
muss das Gerät zuverlässig halten, wenn die primäre Befestigung
versagt. Befestigen Sie das Fangseil mit so wenig Spiel wie möglich
an einem sicheren Ankerpunkt der tragenden Struktur.
Verwenden Sie nicht die Tragegriffe als Ankerpunkt für das Fangseil,
sondern nur die beiden Ankerpunkte.
1. Der Abstand zu brennbarem Material muss mindestens 0,2 m, der
Abstand zur beleuchteten Fläche mindestens 1,0 m betragen. In der
Nähe des Gerätes darf sich kein leicht entzündliches Material
befinden.
2. Prüfen Sie den Freigang des Kopfes. Der Kopf darf nicht mit
anderen Objekten oder Scheinwerfern kollidieren.
3. Der MAC Aura XIP darf nicht von anderen Scheinwerfern
angeleuchtet werden. Starke Lichtquellen können das Display
beschädigen.

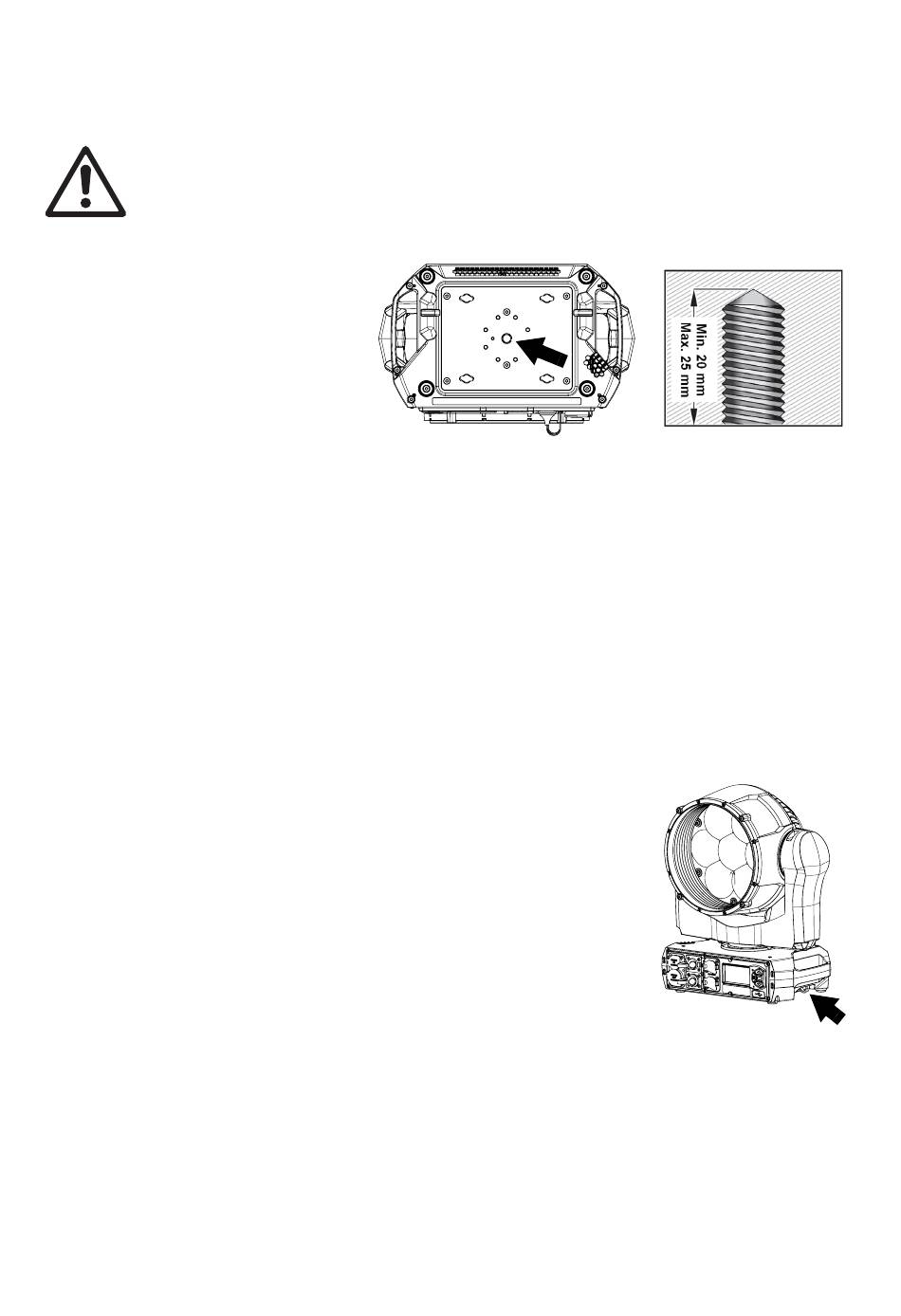

Bild 6. M12 Schraube für einzelne Befestigungsklemme
Montage
Bild 7: Ankerpunkt des
Fangseils
