Inhaltszusammenfassung für Harman MARTIN ERA 800 Performance

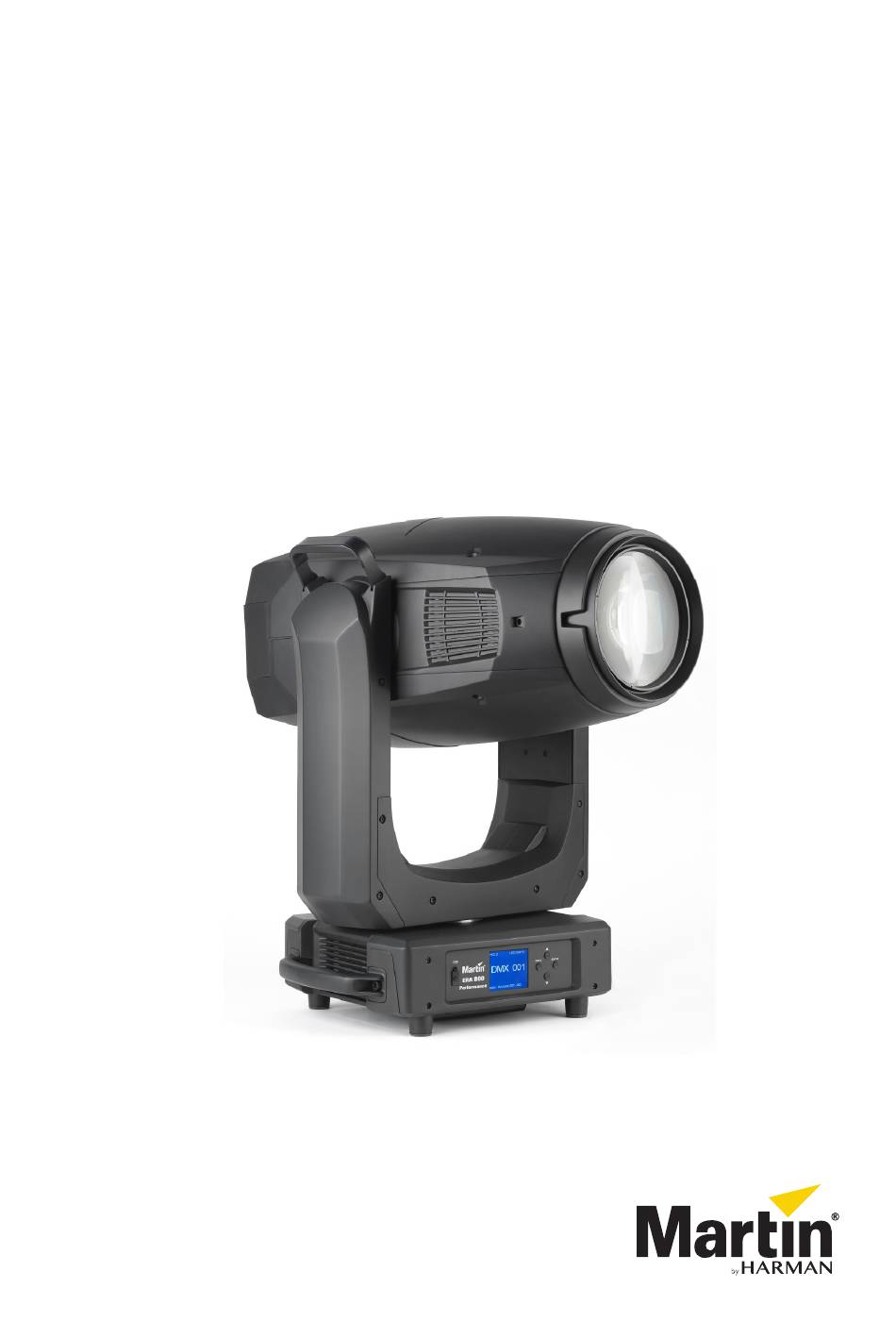

  • Seite 1 Performance Benutzerhandbuch...
  • Seite 2 Unternehmen können nicht für Verletzungen aller Art, direkte oder indirekte Verluste, Vermögens- oder andere Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in diesem Dokument enthaltenen Informationen entstehen, haftbar gemacht werden. Martin ist eine eingetragene Marke von HARMAN PROFESSIONAL DENMARK ApS in den USA und/oder anderen Ländern. HARMAN PROFESSIONAL DENMARK ApS Olof Palmes Allé...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Einführung ............... . . 4 Bedienung der Leuchte .

  • Seite 4: Einführung

    Einführung Warnung! Lesen Sie vor der Installation, Inbetriebnahme und Wartung des ERA 800 Performance die neueste Version des Sicherheits- und Installationshandbuchs des Produkts und achten Sie besonders auf den Abschnitt Sicherheitsvorkehrungen. Das Sicherheits- und Installationshandbuch ist im Lieferumfang des Geräts enthalten. Die neueste Version steht auch im Bereich ERA 800 Performance der Website von Martin®...

  • Seite 5: Effekte

    Effekte In diesem Abschnitt werden die Effekte des ERA 800 Performance beschrieben. Siehe DMX-Protokolltabelle auf Seite 18 für eine Liste von Kanälen und Befehlen, die verwendet werden, um die Effekte über DMX zu steuern. Wenn eine Feinsteuerung möglich ist, legt der Hauptsteuerkanal die ersten 8 Bits (das signifikanteste Byte oder MSB) fest, und die feinen Kanäle legen die zweiten 8 Bits (das am wenigsten signifikante Byte oder LSB) des 16-Bit-Steuerbytes fest.

  • Seite 6: Drehbare Gobos

    Drehbare Gobos Das drehbare Goborad des ERA 800 Performance hat sechs drehbare Gobos, die ausgewählt, indiziert (in einem Winkel positioniert), kontinuierlich gedreht und geschüttelt (gefedert) werden können. Das Goborad selbst kann auch kontinuierlich gedreht oder geschüttelt werden. Gobo-Auswahl und Steuerungstyp (Indizierung, kontinuierliche Gobo-Drehung, Gobo-Shake oder kontinuierliches Gobo-Scrolling) werden auf Kanal 13 ausgewählt.

  • Seite 7: Statische Gobos

    Statische Gobos Das feste Goborad des ERA 800 Performance verfügt über sieben statische Gobos. Das feste Goborad kann kontinuierlich gescrollt oder geschüttelt werden. Gobo-Auswahl und Steuerungstyp (Indizierung, kontinuierliche Gobo-Drehung, Gobo-Shake oder kontinuierliches Goborad-Scrolling) werden auf Kanal 6 ausgewählt. Je nachdem, was auf diesem Kanal ausgewählt wird, werden der Gobo-Indizierungswinkel oder die Gobo-Drehgeschwindigkeit auf den Kanälen 7 und 8 eingestellt, wo eine 16-Bit-Steuerung verfügbar ist.

  • Seite 8: Animationsrad

    Animationsrad Der ERA 800 Performance wird mit dem installierten Animationsrad „Radial Breakup“ geliefert. Das Rad kann verwendet werden, um Animationseffekte zu Gobo-Projektionen hinzuzufügen. Wenn Sie Gobo-Animationen verwenden, passen Sie den Fokus des Geräts an, um die realistischsten Ergebnisse zu erzielen. Frostfilter Der ERA 800 Performance hat zwei Frostfiltereffekte: ein leichter und ein...

  • Seite 9: Bedienfeld

    Bedienfeld Sie können einzelne Geräteeinstellungen (z. B. ERA 800 PerformanceDMX-Adresse) konfigurieren, Daten auslesen, Wartungsvorgänge ausführen und Fehlermeldungen über das beleuchtete grafische Display und das Bedienfeld des Geräts anzeigen. HOLD LED: 029 °C MENÜ ENTER DMX 001 DMX-BEREICH: 001-042 A - USB-Anschluss D - Up-Taste B - LCD-Display E - Down-Taste...

  • Seite 10: Fehler- Und Warnmeldungen

    Fehler- und Warnmeldungen Wenn das Gerät beim Starten Fehler- oder Warnmeldungen registriert hat, zeigt das Display ein rotes Warndreieck an. Drücken Sie die Eingabetaste, um die Meldungen anzuzeigen. Einstellungen dauerhaft gespeichert Die folgenden Einstellungen werden dauerhaft im Gerät gespeichert und werden nicht durch Ein- und Ausschalten des ERA 800 Performance oder durch Aktualisieren der Geräte-Software verändert: •...

  • Seite 11: Steuerprotokoll

    Steuerprotokoll Der ERA 800 Performance akzeptiert ein DMX-512A-Datensignal. DMX Setup Die DMX-Adresse oder Startadresse ist der erste Kanal, ab dem das Gerät auf Steuerbefehle des Controllers reagiert. Zur separaten Steuerung muss jedes Gerät über einen eigenen Adressbereich verfügen. Wenn Sie zwei ERA 800 Performance die gleiche Adresse zuweisen, verhalten sie sich identisch.
  • Seite 12 Standard RDM-Parameter-IDs Erlaubt Erlaubt RDM-Parameter-IDs Anmerkungen Netzwerkverwaltung DISC_UNIQUE_BRANCH DISC_MUTE DISC_UN_MUTE Statusermittlung QUEUED_MESSAGE  STATUS_MESSAGES  STATUS_ID_DESCRIPTION  CLEAR_STATUS_ID  RDM-Informationen SUPPORTED_PARAMETERS  Produktinformationen DEVICE_INFO  DEVICE_MODEL_DESCRIPTION  MANUFACTURER_LABEL  DEVICE_LABEL   SOFTWARE_VERSION_LABEL  BOOT_SOFTWARE_VERSION_ID  COMMS_STATUS  DMX Setup DMX_PERSONALITY ...

  • Seite 13: Setup

    Setup Im Gerätemenü (siehe „Effekte“ auf Seite 5) und mit der Steuerung / Einstellungen der DMX-Kanäle können Sie das Gerät über eine Reihe von Geräte-Einstellungen konfigurieren. Fixture ID Der ERA 800 Performance ermöglicht Ihnen, eine vierstellige ID-Nummer festzulegen, um die Identifizierung der Geräte in einer Installation zu erleichtern.

  • Seite 14: Werksstandard

    • DISPLAY bietet die folgenden Optionen für das LCD-Display: - DISPLAY-ROTATION ermöglicht es Ihnen, das Display manuell um 180° zu drehen, sodass es unabhängig von der Orientierung des Geräts leicht abgelesen werden kann. - Unter DISPLAY INTENSITY können Sie die Helligkeit der Display-Hintergrundbeleuchtung anpassen, indem Sie die Intensität auf einen Wert von 10 % bis 100 % einstellen.

  • Seite 15: Service Funktionalität

    Wenn Sie das Menü MANUAL CONTROL verlassen, wird das Gerät auf Standardpositionen und -einstellungen zurückgesetzt. Service Funktionalität Das Menü SERVICE bietet Dienstprogramme für Techniker, die das Gerät installieren oder warten: • Im Menü PAN/TILT FEEDBACK können Sie das Feedback des Pan-und-Tilt- und des Effekte-Positionie- rungssystems an die Geräte-Software deaktivieren.

  • Seite 16: Installieren Mit Einem Usb Memory Stick

    Wenn Sie die Firmware auf eine neuere Version aktualisieren, besuchen Sie den Bereich ERA 800 Performance von www.martin.com, um zu sehen, ob eine aktualisierte Version dieses Benutzerhandbuchs für die neue Firmware verfügbar ist. Geräte-Informationen und Einstellungen sind nicht betroffen, wenn Sie neue Firmware auf dem Gerät installieren.

  • Seite 17: Anpassen Der Einstellungen Über Dmx

    Anpassen der Einstellungen über DMX Bestimmte Geräte-Einstellungen und Parameter können über den DMX-Controller auf Kanal 42, dem Geräte-Steuer-/Einstellungskanal, eingestellt werden. Befehle, die auf dem Steuerungskanal des Geräts gesendet werden, überschreiben alle Einstellungen, die in den Onboard-Steuermenüs des Geräts eingegeben werden. Damit Sie vermeiden können, dass versehentlich eine Einstellung angewendet wird, die z.

  • Seite 18: Dmx-Protokoll

    DMX-Protokoll ERA 800 Performance Firmware-Version 1.1.0. Fade- Stan- Kanal DMX-Wert Funktion dardwert Strobe-/Shutter-Effekt 0 - 19 Shutter geschlossen 20 - 24 Shutter offen 25 - 64 Stroboskop, langsam  schnell 65 - 69 Shutter offen 70 - 84 Öffnungsimpuls, langsam  schnell 85 - 89 Shutter offen Snap...
  • Seite 19 Fade- Stan- Kanal DMX-Wert Funktion dardwert Farbrad Indizierung Volltonfarben 0 - 6 Offen 7 - 13 Farbe 1 (Rot) 14 -20 Farbe 2 (Medium Blue) 21 - 27 Farbe 3 (Deep Green) 28 - 34 Farbe 4 (Lavendel) 35 - 41 Farbe 5 (Deep Orange) 42 - 48 Farbe 6 (Deep Blue)
  • Seite 20 Fade- Stan- Kanal DMX-Wert Funktion dardwert Goborad 2 (statische Gobos) Gobo-Auswahl 0 - 6 Offen 7 - 13 Gobo 1 (Ray Flowers) 14 -20 Gobo 2 (Brick It) 21 - 27 Gobo 3 (Happy) 28 - 34 Gobo 4 (Mikado) 35 - 41 Gobo 5 (Dots) 42 - 48...
  • Seite 21 Fade- Stan- Kanal DMX-Wert Funktion dardwert Blendenschieber 2: Winkel Winkel – 0 -126 Fade Parallel 127 - 128 Winkel + 129 - 255 Blendenschieber 3: Position Fade 0 - 255 Out  In Blendenschieber 3: Winkel Winkel – 0 -126 Fade Parallel 127 - 128...

  • Seite 22: Bedienfeldmenüs

    Bedienfeldmenüs ERA 800 Performance Firmware-Version 1.1.0. Menüebene 1 Menüebene 2 Menüebene 3 Menüebene 4 Hinweise (Standardeinstellungen in Fettdruck) DMX-Adresse (Standardadresse = 1). Der DMX-Adressenbereich ist begrenzt, sodass DMX SETUP DMX ADDRESS 1 – XXX das Gerät stets über ausreichend DMS-Kanäle innerhalb der 512 verfügbaren verfügt.
  • Seite 23 Menüebene 1 Menüebene 2 Menüebene 3 Menüebene 4 Hinweise (Standardeinstellungen in Fettdruck) POWER ON Anzeige der Betriebsstunden des Geräts seit der 0  XXX HR TIME Herstellung (nicht vom Benutzer zurücksetzbar) Anzeige der Betriebsstunden der LEDs seit der LED HOURS 0 ...

  • Seite 24: Statusmeldungen

    Statusmeldungen Der ERA 800 Performance überwacht die eigene Leistung und verfügt über ein Diagnosefehlererkennungs- system, mit dem Meldungen mit Informationen zu erkannten Problemen angezeigt werden können. Wenn das Gerät eine Statusmeldung zu übermitteln hat, wird unten rechts in der Anzeige des Bedienfelds ein rotes Warndreieck angezeigt.
  • Seite 25 Code Anmerkungen Kopflüfter 1 Fehler HeadFan1 Kopflüfter 2 Fehler HeadFan2 HeadTemp Kopftemperaturwarnung Farbkennzeichenfehler Magenta Magenta Pan-Fehler Prisma1 Prisma 1-Fehler Prisma 1-Drehungsfehler Prism1Rot Prisma 2-Fehler Prisma2 Prism2Rot Prisma 2-Drehungsfehler Drehbares Goborad-Fehler RotGobo LED-Temperaturfehler Temp Tilt Tilt-Fehler Farbkennzeichenfehler Gelb Gelb Zoom-Fehler Zoom Tabelle 3: Statusmeldungen Statusmeldungen...
  • Seite 26 www.martin.com...
