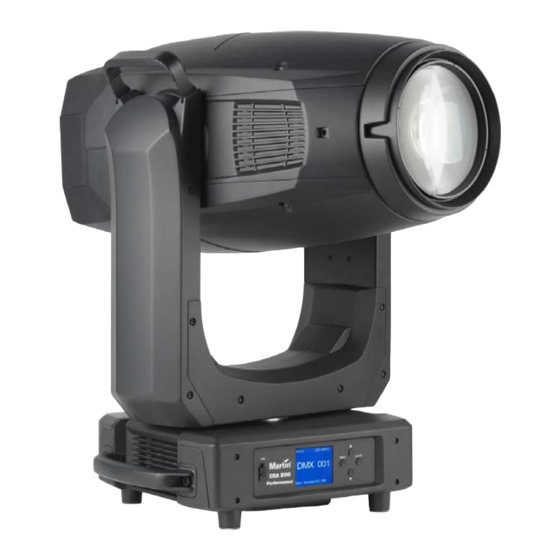

Harman Martin ERA 800 Performance Sicherheits- Und Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Harman Anleitungen
  4. Scheinwerfer
  5. Martin ERA 800 Performance
  6. Sicherheits- und installationshandbuch
Harman Martin ERA 800 Performance Sicherheits- Und Installationshandbuch

Harman Martin ERA 800 Performance Sicherheits- Und Installationshandbuch

Vorschau ausblenden Andere Handbücher für Martin ERA 800 Performance:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
800
ERA
Performance
Sicherheits- und Installationshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Harman Martin ERA 800 Performance

Inhaltszusammenfassung für Harman Martin ERA 800 Performance

  • Seite 1 Performance Sicherheits- und Installationshandbuch...

  • Seite 2: Abmessungen

    Unternehmen können nicht für Verletzungen aller Art, direkte oder indirekte Verluste, Vermögens- oder andere Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in diesem Dokument enthaltenen Informationen entstehen, haftbar gemacht werden. Martin ist eine eingetragene Marke von HARMAN PROFESSIONAL DENMARK ApS in den USA und/oder anderen Ländern.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ..............4 Einführung .

  • Seite 4: Sicherheitshinweise

    Wenn Sie Fragen zur sicheren Installation oder zum sicheren Betrieb des Geräts haben, wenden Sie sich bitte an den technischen Support von Harman Professional: • Für technischen Support in Nordamerika wenden Sie sich bitte an: HProTechSupportUSA@harman.com Telefon: (844) 776-4899 • Für technischen Support außerhalb Nordamerikas wenden Sie sich bitte an Ihren nationalen Händler.
  • Seite 5 S C H U T Z V O R S T R O M S C H L A G • Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus. • Entfernen Sie keine Abdeckungen von dem Gerät, außer wie unter „Wartung und Reparatur“ auf Seite 16 beschrieben.
  • Seite 6 • Verändern Sie das Gerät nur so, wie in im Benutzerhandbuch des Geräts beschrieben. Verwenden Sie ausschließlich Originalkomponenten von Martin. Bedecken Sie die optischen Komponenten nicht mit Filtern, Masken oder anderem Material. Verwenden Sie nur von Martin® freigegebenes Zubehör zur Formung oder Änderung des Lichtstrahls.
  • Seite 7 • Wenn sich der Befestigungspunkt des Sicherheitsseils verformt, darf das Gerät nicht aufgehängt werden. Lassen Sie das Gerät von einem autorisierten Martin Servicepartner reparieren. • Prüfen Sie, ob alle Abdeckungen und Befestigungselemente sicher montiert sind. • Sperren Sie das Areal unter dem Arbeitsbereich und arbeiten Sie von einer stabilen Plattform aus, wenn Sie das Produkt installieren, warten oder bewegen.

  • Seite 8: Einführung

    Einführung Vielen Dank, dass Sie sich für den ERA 800 Performance von Martin® entschieden haben. Dieser Moving-Head-Strahler bietet folgende Funktionen: • Helle 800 W, 6500 K LED-Lichtquelle • Leistung 34.00 Lumen • Scharfe Optik mit flachem Feld • 1:8 schneller Zoom •...

  • Seite 9: Verpackung

    Tilt-Sperre Vergewissern Sie sich, dass die Tilt-Sperre gelöst ist, bevor Sie das Gerät an die Stromquelle anschließen. Siehe Abbildung 1. Lösen Sie die Tilt-Sperre, indem Sie den Sperrschalter (Pfeil) auf die Position Entsperrt einstellen. Sie können die Tilt-Sperre erneut schließen, indem Sie zunächst überprüfen, ob das Gerät ausgeschaltet ist, und dann die Taste in die Position Gesperrt bringen.

  • Seite 10: Montage

    Montage Warnung! Der ERA 800 Performance hat einen leistungsstarken Pan-Motor. Die Drehmomentreaktion bei plötzlichem Ausschwenken des Kopfes kann dazu führen, dass sich die Basis bewegt, wenn das Gerät ungesichert auf einer Oberfläche steht. Legen Sie keine Spannung am ERA 800 Performance an, es sei denn, die Basis ist sicher an einer stabilen Oberfläche oder Struktur befestigt.

  • Seite 11: Befestigen Des Geräts An Einen Träger

    Die Befestigungspunkte in der Basis ermöglichen die Befestigung von Omega-Klammern und Abspannklemmen wie in Abbildung 3 dargestellt. Abbildung 3: Positionen der Klemmenbügel Befestigen des Geräts an einen Träger 1. Prüfen Sie, ob alle Befestigungselemente unbeschädigt sind und mindestens das sechs-(6)-fache des Gewichts des Geräts oder gemäß...
  • Seite 12 3. Siehe Abbildung 3 auf Seite 11. Richten Sie die erste Klemme und die erste Halterung an 2 Befestigungspunkten in der Basis aus, und greifen Sie die beiden Vierteldrehungs- Befestigungselemente der Klemmenhalterung in die entsprechenden Buchsen in der Basis ein. Siehe Abbildung 4. Drehen Sie die Hebel an den Vierteldrehverschlüssen um volle 90°...

  • Seite 13: Stromversorgung

    Stromversorgung Warnung! Lesen Sie vor dem Anschließen des Geräts an das Stromnetz die „Sicherheitshinweise“ auf Seite 4. Beachten Sie insbesondere, dass Sie kein Gerät an die MAINS OUT/THRU-Buchse anschließen dürfen, wenn Sie an einem Netz mit weniger als 200 V betrieben wird, und dass Sie nicht mehr als ein ERA 800 Performance Gerät an die MAINS OUT/THRU-Buchse anschließen dürfen, wenn diese an einem Netz mit 200 –...

  • Seite 14: Anschluss An Die Stromversorgung

    Wenn Sie ein 12 AWG / 2,5 mm Stromeingangskabel und 12 AWG / 2,5 mm Stromrelaiskabel von Martin (siehe „Zubehör“ auf Seite 28) verwenden und das Gerät nur mit 200–240 V Netzleistung betreiben, können Sie die Stromversorgung von einem Gerät an ein zweites Gerät weiterleiten, indem Sie die MAINS OUT/THRU-Buchse des ersten Geräts an die MAINS IN-Buchse des zweiten Geräts anschließen.

  • Seite 15: Datenverknüpfungen

    Datenverknüpfungen Wichtig! Schalten Sie die Stromzufuhr zum Gerät ab, bevor Sie die Datenverbindung herstellen oder trennen. DMX und RDM Der ERA 800 Performance verfügt über 5-polige XLR-Anschlüsse für DMX- und RDM-Eingang und -Ausgang (siehe A in Abbildung 8). Stiftbelegung beider Anschlüsse ist: •...

  • Seite 16: Wartung Und Reparatur

    Wartung und Reparatur Warnung! Lesen Sie die „Sicherheitshinweise“ auf Seite 4, bevor Sie Wartungsarbeiten am ERA 800 Performance vornehmen. Warnung! Trennen Sie das Gerät vom Stromnetz und lassen Sie den für mindestens 30 Minuten abkühlen, ehe Sie ihn berühren. Blicken Sie nicht in den Lichtausgang. Seien Sie darauf vorbereitet, dass das Gerät aufleuchtet und sich plötzlich bewegt, wenn Spannung angelegt wird.

  • Seite 17: Schmierung

    • Anwesenheit von Zigarettenrauch. • Schwebstaub (zum Beispiel von Bühneneffekten, Gebäudestrukturen und Armaturen oder der natürlichen Umgebung bei Veranstaltungen im Freien). Wenn einer oder mehrere dieser Faktoren gegeben sind, inspizieren Sie das Gerät während seiner ersten Betriebsstunden, um zu ermitteln, ob eine Reinigung nötig ist. Inspizieren Sie das Gerät in regelmäßigen Abständen.

  • Seite 18: Öffnen Des Kopfes Für Den Zugang

    • Vermeiden Sie es, die anderen Gobos zu berühren, wenn Sie ein Gobo aus einem Rack entfernen: Die scharfe Kante eines Gobos kann andere Gobos zerkratzen. • Halten Sie Gobos makellos sauber, um das Risiko von Hitzeschäden zu reduzieren. • Tupfen Sie die Gobos bei der Reinigung wiederholt ab, anstatt zu reiben. Verwenden Sie beim Spülen destilliertes oder noch besser entionisiertes Wasser, um Rückstände zu vermeiden, die als Trocknungsspuren erscheinen.

  • Seite 19: Austausch Eines Drehbaren Gobos

    Austausch eines drehbaren Gobos Wichtig: An den Modulen und Komponenten im Kopf kommen unterschiedliche Schneckengrößen und -typen zum Einsatz. Achten Sie darauf, diese nicht zu vermischen. Tragen Sie eine kleine Menge Loctite 222 auf die Gewinde aller in diesem Abschnitt genannten Schrauben auf, wenn Sie sie neu installieren. So ersetzen Sie ein drehbares Gobo: 1.
  • Seite 20 6. Siehe Abbildung 13. Drehen Sie den Kopf um 180°, sodass Sie auf die Oberseite des Kopfes schauen. Entfernen Sie die sechs Schrauben (markiert durch Pfeil) von den Halteplatten des Effektmoduls und bewahren Sie die Platten und Schrauben zur Wiederverwendung auf. Abbildung 13: Entfernen der Halteplatten des Effektmoduls 7.
  • Seite 21 9. Siehe Abbildung 15. Beachten Sie die Position der Referenzmarken im Gobo-Antriebsrad A und Gobohalter B. Beachten Sie auch die Position des Positioniermagneten des Gobohalters C und den Stellmagnet D der Goborad-Positionierung. Jedes Mal, wenn Sie einen Gobohalter aus dem Rad entfernen, drehen Sie das Antriebsrad (zweimal, falls erforderlich), bis die Markierungen genau übereinstimmen.

  • Seite 22: Installieren Eines Gobos In Einem Gobohalter

    Installieren eines Gobos in einem Gobohalter Alle drehbaren Gobos im ERA 800 Performance werden in ihren Haltern durch Federn gehalten und können wie unten beschrieben aus ihren Haltern entfernt werden. Beachten Sie, dass das Gobo Limbo (Crystal) aus geschmolzenem Glas aufgrund der Stärke des Gobos einen speziell entwickelten Gobohalter und eine Feder hat.
  • Seite 23 Im ERA 800 Performance: • Die Seite des Gobohalters mit der Gobohaltefeder ist der LED-Lichtquelle zugewandt. • Die Seite des Gobohalters mit den Zähnen zeigt in Richtung Frontglas. Wenn der Gobohalter mit den Zähnen nach unten auf eine saubere Oberfläche gelegt wird und die Feder des Gobohalters nach oben zeigt (siehe Abbildung Abbildung 18), müssen die Gobos des ERA 800 Performance wie folgt installiert werden: •...
  • Seite 24 3. Halten Sie das neue Gobo an den Rändern fest und setzen Sie es in den Gobohalter ein, wobei die Justiermarken richtig auf das Gobo und den Gobohalter ausgerichtet sind und die glänzende Seite nach oben zeigt (siehe Abbildung 18). Prüfen Sie, ob das Gobo vollständig im Halter sitzt. 4.

  • Seite 25: Verwenden Des Geräts

    Verwenden des Geräts Laden Sie vor der Verwendung des Geräts die neueste Version des ERA 800 Performance Benutzerhandbuchs im Bereich ERA 800 Performance der Martin-Website unter www.martin.com herunter. Das Benutzerhandbuch enthält Details zu: • Die im Gerät verfügbaren Effekte. • Die Steuerungsoptionen mit DMX und/oder RDM. •...

  • Seite 26: Fehlerbehebung

    Fehlerbehebung Problem Mögliche Ursache(n) Abhilfe Prüfen Sie, ob der Strom eingeschaltet ist und Kein Strom am Gerät. die Kabel eingesteckt sind. Wenden Sie sich an den Martin Service oder einen autorisierten Servicepartner. Entfernen Sie keine Basis- oder Jochabdeckungen, Eine oder mehrere Geräte versuchen Sie nicht, eine Sicherung zu sind vollständig tot.

  • Seite 27: Technische Daten

    Technische Daten Abmessungen und Gewicht Länge (Kopf) ..............608 mm Breite (Basis) .

  • Seite 28: Anschlüsse

    Gobos Außendurchmesser ..........30,0 mm +0 / -0,2 mm Maximaler Bilddurchmesser .

  • Seite 29: Bestellinformation

    Störung auf eigene Kosten zu korrigieren. Konformitätserklärung des Lieferanten Harman Professional, Inc. hat für dieses Produkt eine FCC-Konformitätserklärung herausgegeben. Die Konformitätserklärung ist im Bereich ERA 800 Performance der Martin-Website unter www.martin.com zum Download verfügbar. Canadian Interference-Causing Equipment Regulations – Règlement sur le Matériel Brouilleur du Canada Dieses digitale Gerät der Klasse B erfüllt alle Anforderungen der Canadian Interference-Causing Equipment Regulations.
  • Seite 30 Recht am geistigen Eigentum Martin® ERA 800 Produkte fallen unter eines oder mehrere dieser Patente: CN101430080; CN102713425; CNZL200810128720.0; CNZL200810128776.6; CNZL200810144668.8; CNZL201080025103.3; CNZL201180014884.0; CNZL201380004370.6; CZ17567; EP2058586; EP2113714; EP2117284; EP2136136; EP2326150; EP2443381; EP2536974; EP2550686; EP2828577; EP2881650; US6971770; US7,703,948; US7,789,543; US7,905,630; US7,942,535; US7,990,673; US7222997; US7498756; US8,449,141; US8,708,535; US8,770,762; US9217551; US9217559; und/oder eine oder mehrere dieser Patentanmeldungen: CN104696882;...
  • Seite 32 www.martin.com...
