Time Code Am (Moduliert) Eingang; Time Code Dcls (Unmoduliert) Eingang - Meinberg IMS-MRI Installationsanleitung

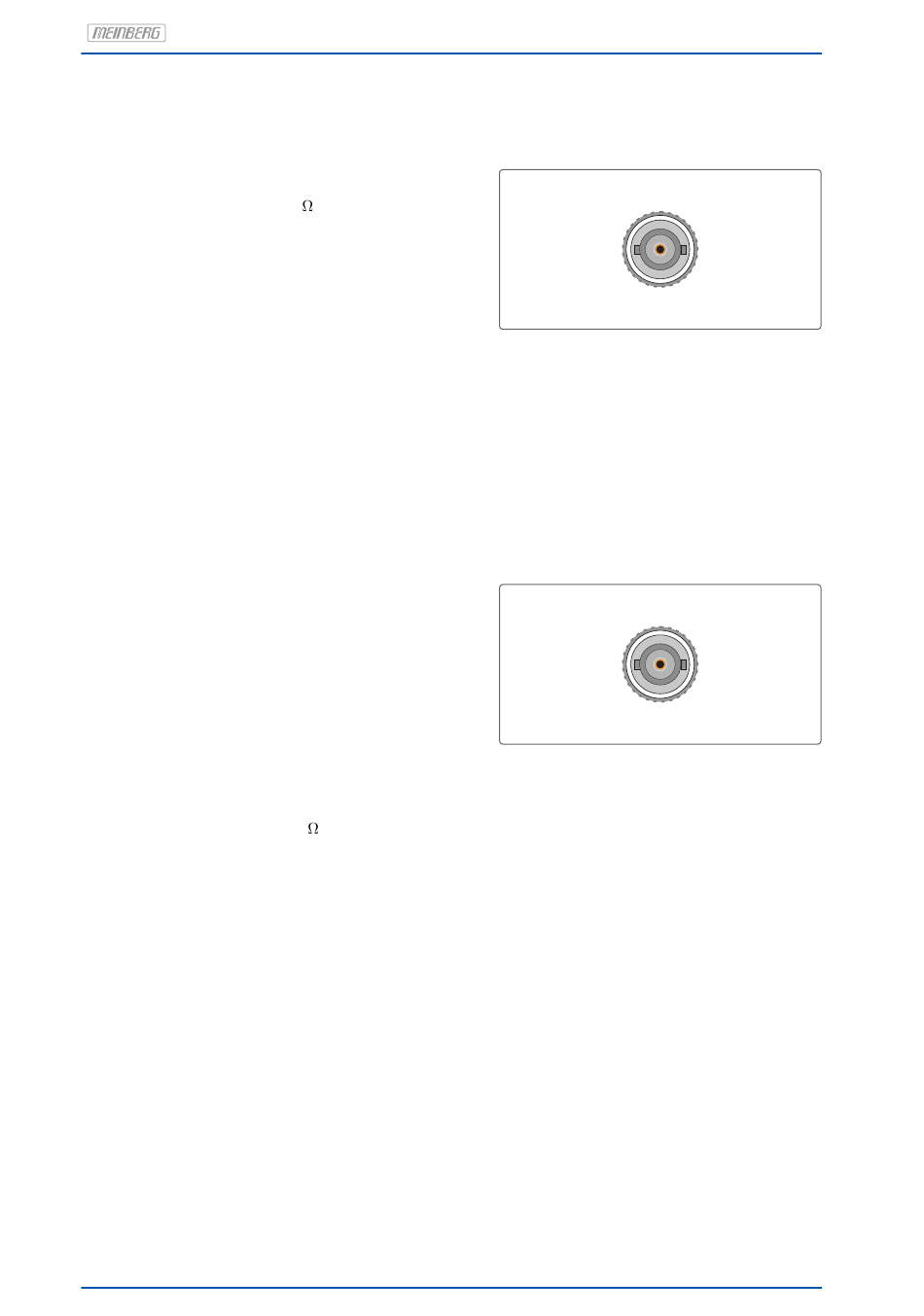

6.2 Time Code AM (moduliert) Eingang

Eingangssignal: Unsymmetrisches Sinussignal
Signalpegel: 800 mV
an 600
Time Code Signale: B122/123, B126/127
IEEE1344
C37.118
AFNOR NFS 87-500
Isolationsspannung: 3000 V DC
Verbindungstyp: BNC-Buchse, isoliert
Kabel: Koaxialkabel, geschirmt

6.3 Time Code DCLS (unmoduliert) Eingang

Eingangssignal:
Time Code Signale:
Isolationsspannung:
Typ. Eingangsspannung:
Max. Eingangsstrom:
Interner Serienwiderstand: 220
Verbindungstyp:
Kabel:
10
/ 8 V (MARK/SPACE)
ss ss
Time Code DCLS, pulsweitenmoduliert
(z.B. IRIG-B00x)
B002/003, B006/007
IEEE1344
C37.118
AFNOR NFS 87-500
3750 V
rms
5 V DC
60 mA
BNC-Buchse, isoliert
Koaxialkabel, geschirmt
Datum: 21. März 2022
TC AM In
TC DCLS In
IMS-MRI
