5 Varianten der MRI

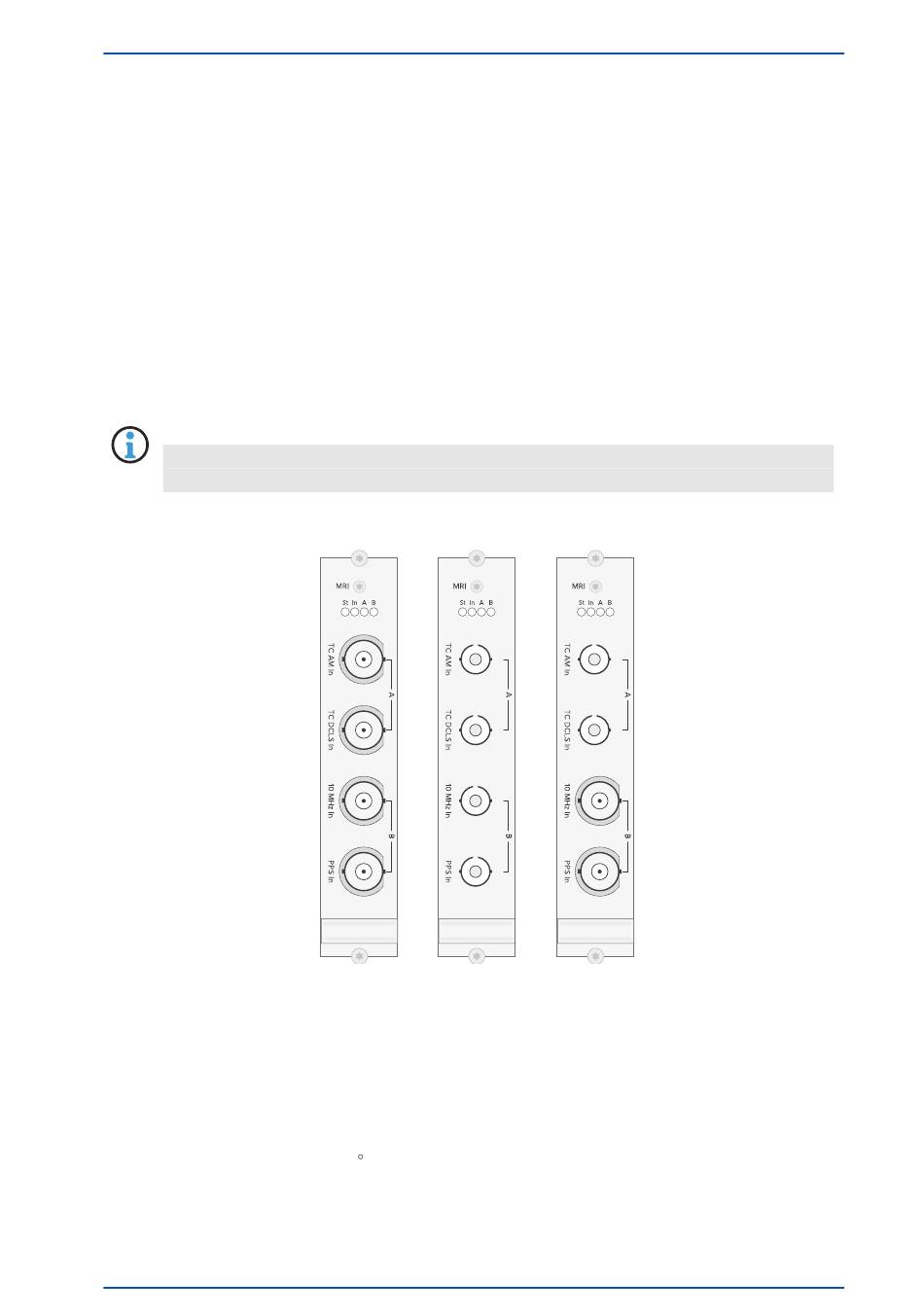

Das MRI-Modul gibt es in unterschiedlichen Ausführungen. Die Standard-MRI verfügt je nach Variante über
folgende Anschlüsse für Signaleingänge:
MRI 4x BNC
MRI-FO 4x ST
MRI-FO-T 2x ST, 2x BNC
Die MRI-FO Variante kann besonders dort eingesetzt werden, wo bei einer Übertragung der MRS-Signale
eine große Distanz zu überwinden ist. Zudem sind die MRS-Signale bei der Übertragung über Glasfaserkabel
deutlich unempfindlicher gegen Störungen.
Um das amplitudenmodulierte IRIG-AM-Signal für die FO-Eingang der MRI zu verwenden, muss dies zuvor
mit Hilfe eines Meinberg „CON/TCM/FO" Konverters generiert werden.
Technische Spezifikationen des MRI-Moduls:
Elektr. Anschlüsse:
Betriebsspannung:
Stromaufnahme:
Temperaturbereich:
Relative Luftfeuchtigkeit:
IMS-MRI
TC AM, TC DCLS, 10 MHz, PPS
TC AM, TC DCLS, 10 MHz, PPS
TC AM, TC DCLS (ST) / 10 MHz, PPS (BNC)
MRI MRI-FO
96-polige VG-Leiste DIN 41612
+5 V DC
100 mA
0 ... 50 C
max. 85%
Datum: 21. März 2022
5 Varianten der MRI
MRI-FO-T
