Inhaltszusammenfassung für Meinberg IMS-VSG181

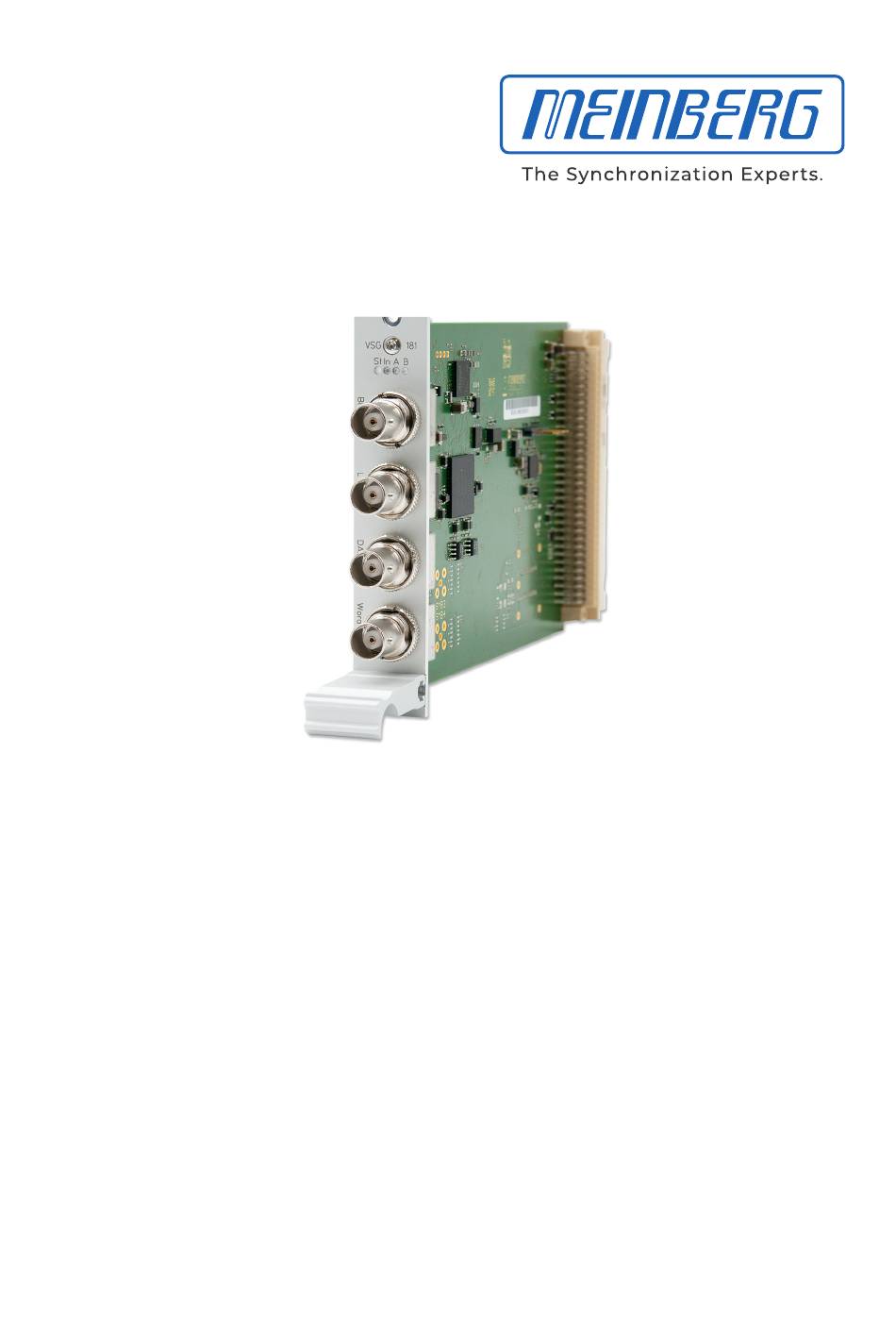

- Seite 1 SETUP GUIDE IMS-VSG181 Hot-Plug Modul 13. Januar 2021 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
IMS-VSG181 - Status LEDs ........ -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 13.01.2021 IMS-VSG181 Datum: 13. -
Seite 5: Einleitung
Produktes, stellt das LANTIME Firmware-Handbuch bereit. Download LTOS7 Firmware-Handbuch: Download-Link: http://www.mbg.link/ltos-handbuch Kompatibilität Die IMS-VSG181 ist ein IMS-Modul, welches mit allen Systemen der IMS-Familie kompatibel ist. Zudem kann sie auf jedem Slot (MRI, ESI, I/O) eingesetzt werden. Datum: 13. Januar 2021 IMS-VSG181... -
Seite 6: Wichtige Sicherheitshinweise
Achten Sie darauf IMS-Module, die während des Betriebes ausgewechselt werden können, stets mit größter Sorgfalt zu behandeln. Vor jeder Wartungsarbeit am System: • Die Sicherung gespeicherter Konfigurationen wird empfohlen (z.B. per USB-Stick oder Web-UI) • Beachten Sie das Kapitel „Vorbeugen von ESD-Schäden“ • Beachten Sie das Kapitel „Versorgungsspannung“ IMS-VSG181 Datum: 13. Januar 2021... -
Seite 7: Weitere Sicherheitshinweise
Sie dieses Handbuch sorgfältig auf Zielgruppe Dieses Handbuch richtet sich ausschließlich an Elektrofachkräfte oder von einer Elektrofachkraft unterwiesene Personen, welche mit den jeweils gültigen nationalen Normen und Sicherheitsregeln, insbesondere für die Errichtung von Starkstromanlagen, vertraut sind. Datum: 13. Januar 2021 IMS-VSG181... -
Seite 8: Vorbeugung Von Esd-Schäden
Bewahren Sie Baugruppen stets in EGB-Schutzhüllen auf. Diese EGB-Schutzhüllen müssen unbeschädigt sein. EGB-Schutzhüllen, die extrem faltig sind oder sogar Löcher aufweisen, schützen nicht mehr vor elektrostatischer Entladung. EGB-Schutzhüllen dürfen nicht niederohmig und metallisch leitend sein, wenn auf der Baugruppe eine Lithium-Batterie verbaut ist. IMS-VSG181 Datum: 13. Januar 2021... -
Seite 9: Versorgungsspannung
Öffnen Sie nie ein Netzteil, da auch nach Trennung von der Spannungsversorgung gefährliche Spannungen im Netzteil auftreten können. Ist ein Netzteil z.B. durch einen Defekt nicht mehr funktionsfähig, so schicken Sie es für etwaige Reparaturen zurück an Meinberg. Nichtbeachtung dieser Sicherheitshinweise kann zu ernsthaften Personen- und Sachschäden führen. Einbau, Inbetriebnahme und Bedienung des IMS-Systems dürfen nur von qualifziertem Fachpersonal durchgeführt wer-... -
Seite 10: Frontanschl¨ U Sse Ims-Vsg181
4 Frontanschlüsse IMS-VSG181 4 Frontanschl ¨ u sse IMS-VSG181 IMS-VSG181 Datum: 13. Januar 2021... -
Seite 11: Ims-Vsg181 - Status Leds
4.1 IMS-VSG181 - Status LEDs Statusanzeige LED St: Status der VSG181 LED In: Synchronisationsstatus LED A: Status des Blackburst-Ausgangs LED B: Status des LTC-Ausgangs St In A B Die Statusmeldungen der LEDs ergeben sich wie folgt: LED St: Blau Während der Initialisierung Grün... -
Seite 12: Black Burst Ausgang
4 Frontanschlüsse IMS-VSG181 4.2 Black Burst Ausgang Ausgangssignal: PAL, NTSC Black Burst with VITC Support Signalpegel: 300 mV an 75 Ohm (unbalanced) Formate: Black Burst: PAL (SMPTE259M/ITU-R BT.470-6) NTSC (SMPTE170M/ITU-R BT.470-7) VITC (SMPTE12M-1/SMPTE ST309M) Tri-Level Sync: 720p50 Hz (SMPTE296M3) 1080i25 Hz (SMPTE274M6) -
Seite 13: Word Clock Ausgang
TTL, 2,5 V an 75 Ohm Frequenzbereich: 24 Hz – 12.288 MHz Basisfrequenzen: 44.1 kHz und 48 kHz Skalierungsfaktor: 0.125, 0.25, 0.5, 1, 2, 4, 8, 16, 32, 64, 128, 256 Verbindungstyp: BNC-Buchse Kabel: Koaxial, geschirmt Datum: 13. Januar 2021 IMS-VSG181... -
Seite 14: Vor Der Inbetriebnahme
5 Vor der Inbetriebnahme 5.1 Lieferumfang Packen Sie die IMS-VSG181 aus und gleichen Sie den Lieferumfang mit der beiliegenden Packliste ab um sicherzustellen, dass alle Komponenten vorhanden sind. Sollte etwas vom aufgeführten Inhalt fehlen, dann wen- den Sie sich bitte an unseren Vertrieb: sales@meinberg.de Überprüfen Sie das System auf Versandschäden. -
Seite 15: Systeminstallation
Der NTP-Dienst sowie der Zugriff auf das Webinterface werden bei gezogener CPU unterbrochen. Ebenso sind die Management- und Monitoring-Funktionen nicht mehr verfügbar. RSC/SPT: „hot plugable“ Die Umschaltfunktion bzw. die Verteilung der erzeugten Signale ist bei gezogener RSC/SPT unterbrochen. Datum: 13. Januar 2021 IMS-VSG181... -
Seite 16: Installation Hotplug-Fähiger Ims Module
Systemgehäuses eingesetzt wird. Nichtbeachtung kann Schäden an dem Modul und am Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System IMS-VSG181 Datum: 13. Januar 2021... -
Seite 17: Konfiguration Der Ims-Vsg181
7 Konfiguration der IMS-VSG181 In diesem Kapitel wird die initiale Inbetriebnahme eines IMS-VSG181 über das Webinterface beschrieben. 7.1 Konfiguration Um die IMS-VSG181 zu konfigurieren, wählen Sie im Webinterface das Menü I/O-Konfig –> Konfiguration der Ausgänge. Black Burst ———————————————————————- Ausgang: Video Out Epoche: Startepoche des Videosignals. - Seite 18 7 Konfiguration der IMS-VSG181 VITC VITC w. daily jam VITC w. daily jam and drop frame Zeitzone: Wählen Sie die gewünschte Zeitzone aus. 1. Time Code Zeile: Wählen Sie die 1. Time Code Zeile aus (6-22) 2. Time Code Zeile: Wählen Sie die 2.
-
Seite 19: Word Clock
Studio Clock Out Status: Gesperrt Freigegeben Basisfrequenz: 44.1 kHz 48 kHz Multiplikator: Wählen Sie einen Multiplikator aus Label: Sie haben die Möglichkeit eine individuelle Bezeichnung für den Ausgang einzutragen oder das Feld frei zu lassen. ———————————————————————- Datum: 13. Januar 2021 IMS-VSG181... -
Seite 20: Rohs Und Weee
WEEE Status des Produkts Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. IMS-VSG181 Datum: 13. Januar 2021...
