4. ESTRUTURA E FUNCIONAMENTO

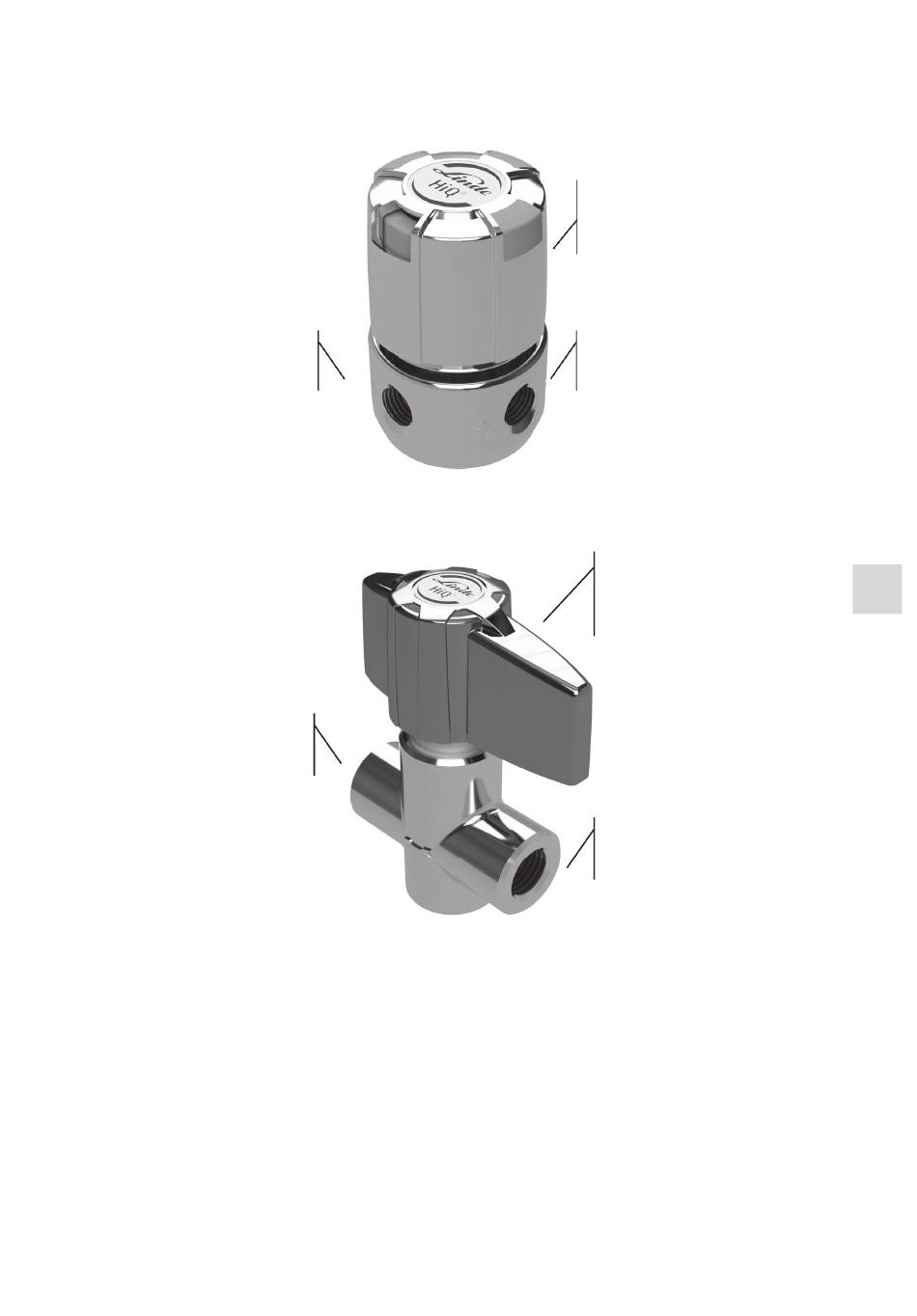

4.1. ESTRUTURA – V300/4_3I1OR, V300/4_1I3OR
Saída - podem ser
selecionadas diferentes
ligações
4.2. ESTRUTURA – V200, V300
Entrada - podem ser
selecionadas diferentes
ligações
4.3. BREVE DESCRIÇÃO
A válvula de corte é operada manualmente através do volante (rotação 90°, clique). A válvula de corte está
aberta, quando a marcação está verde. Está fechada quando a marcação está vermelha (versão de 4 portas).
A válvula de 2 portas está aberta, quando a maçaneta aponta na direção do fl uxo. A válvula de 2 portas está
fechada, quando a maçaneta está na vertical para a direção do fl uxo.
141/294
Volante para bloquear
a válvula
Entrada - podem ser
selecionadas diferentes
ligações
Volante para bloquear
a válvula
Saída - podem ser
selecionadas diferentes
ligações
