11. Anschlussvarianten raumluftunabhängiger Betrieb (nach DIBt-Zertifi zierung)
Variantes de raccordement fonctionnement avec prise d'air extérieure (selon la certification DIBt)
Varianti di raccordo sistema di funzionamento ermetico (conforme alla certificazione DIBt)

Socket variations direct vent stove (according to DIBt certification)

Aansluitmogelijkheden kamerluchtonafhankelijk gebruik (volgens de DIBt-certificering)
Varianty pro připojení při provozu kamen s nezávislým přísunem vzduchu (podle z DIBt-certifikace)
Warianty podłączenia w trybie niezależnym od powietrza w pomieszczeniu (według certyfikacji DIBt)
Varianty pre pripojenie piecky pri prevádzke nezávislej na prívode vzduchu z interiéru (podľa DIBt-certifikácie)

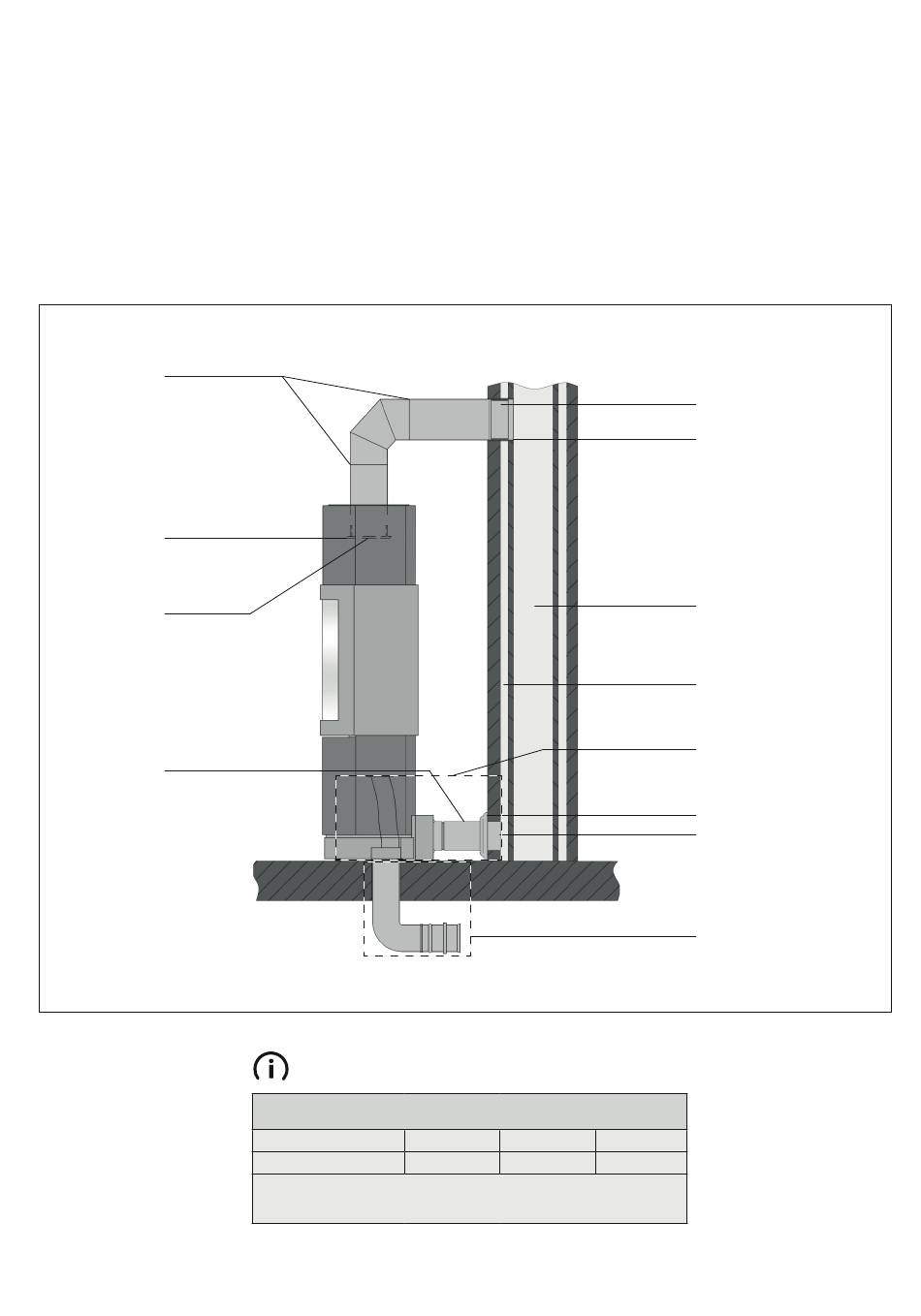

Rauchrohr
(nach DIN EN 1856-2 ohne
Längspfalz) mit Montage-
kleber (DK27) abdichten
(max. dreiteilig) 1
am Rauchrohrabgang
mit Montagekleber
2
(DK27) abdichten
DIBt geprüftes
Drehstutzenunterteil 3
Aluflexrohr /
Edelstahlrohr
4
Ø 100 mm
57
Die Verbrennungsluftleitung ist auf der gesamten
Länge gegen Schwitzwasserbildung zu isolieren.
Dämmstoffdicke der Verbrennungsluftleitung bei einer Raumtemperatur von
18 bis 22 C° und einer Außentemperatur bis -15 C°
50
Relative Luftfeuchtigkeit (in %) 15
16 1,5
Dämmstoffdicke (in cm)
Wärmeleitfähigkeit des Dämmstoffes: WLG 040
Der Dämmstoff ist mit einer Dampfsperre zu versehen oder es ist ein wasserabweisender Dämmstoff
zu verwenden. 17
13
14
60 70
2 2,5
Mauerbuchse 12
Anschluss am Schornstein mit
Dichtschnur oder hitzebeständi-
gem Silikon abdichten 11
10
Luft-Abgas-Schornstein (LAS)
9
LAS-Zuluft
HASE-Luftsystem für Anschluss an
ein Luft-Abgas-System (LAS) Typ
FC bzw. an einen Zuluftkanal 8
61x
Rosette 7
Anschluss-Stutzen 6
Verbrennungsluftanschluss Bauseitig:
- min. Ø 100 mm
- max. Länge 4,5m, mit max. 2 Bögen
z. B. Abflussrohr (KG-Rohr) Ø 100 mm 5
