10.3

Schaltplan

10.3.1 Schaltplan XCU-HY-Modul

VW1 M M
Q5
Q4
ϑ ϑ
T0
ϑ ϑ
TW1
ϑ ϑ
TW2

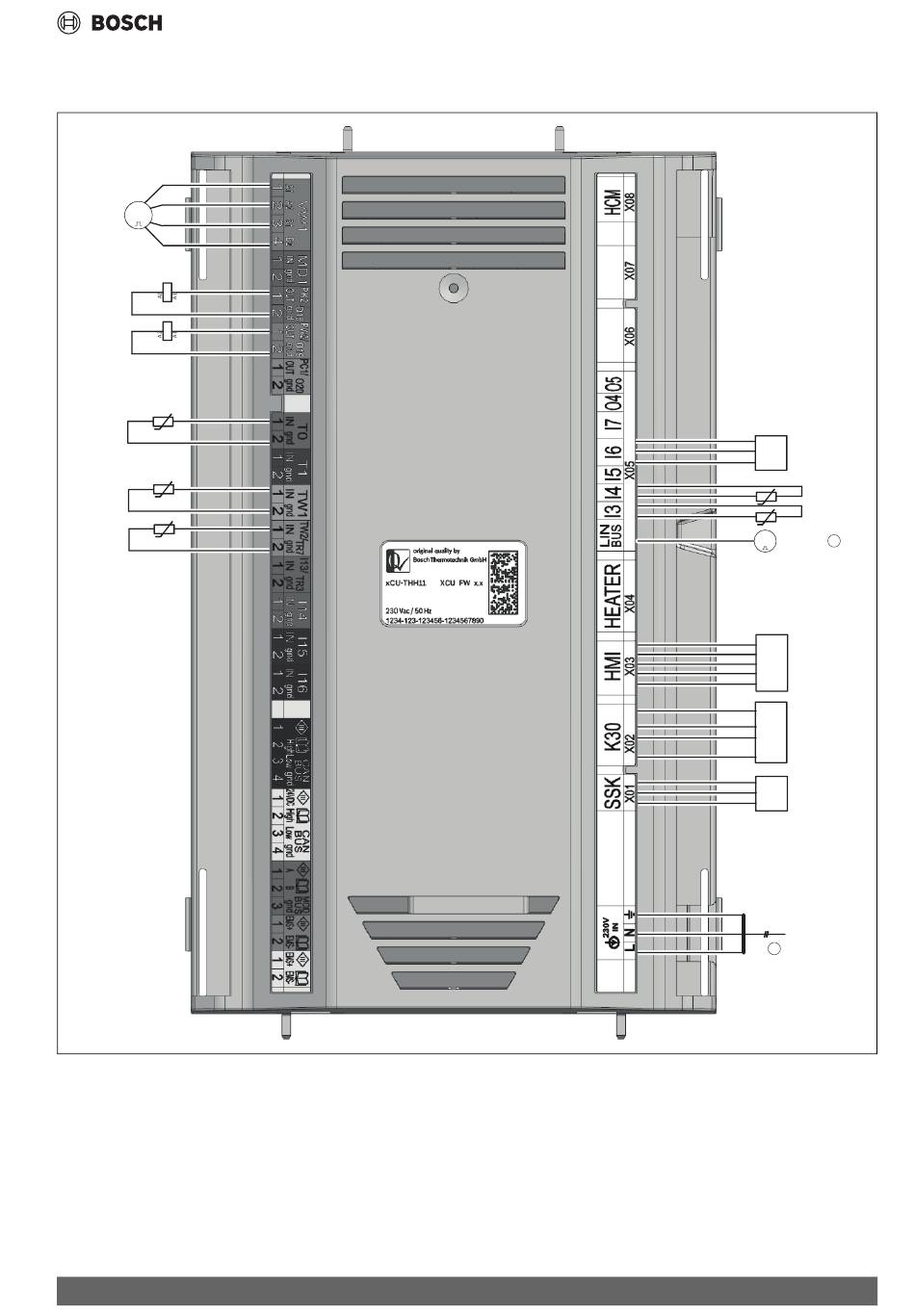

Bild 41 Schaltplan XCU-HY-Modul
[VW1] 3-Wege-Ventil (Heizung/Warmwasser)
[Q5] Schütz Umwälzpumpe Kühlung (PK2)
[Q4] Schütz Warmwasser-Zirkulationspumpe (PW2, Zubehör)
[T0] Temperaturfühler Vorlauf (Heizkreis)
[TW1] Temperaturfühler Warmwasser
[TW2] Temperaturfühler Warmwasser oben
[PC0] Umwälzpumpe Wärmeträger (Primärkreis)
[PC1] Umwälzpumpe Heizkreis
[JC0] Druckfühler
Compress 6800i AW – 6721849900 (2022/09)
Technische Informationen und Protokolle
[TC1] Temperaturfühler Wärmeträgervorlauf (von der Wärmepum-
pe)
[TC0] Temperaturfühler Wärmeträgerrücklauf (zur Wärmepumpe)
[HMI] Bedieneinheit UI800
[K30] Connect-Key K30RF
[SK] Service-Key
[1] Spannungsversorgung 230 V, ~1 N zu XCU-HY
[2] LIN-Bus für Umwälzpumpen (PC0/PC1)
P
JC0
TC1
ϑ ϑ
TC0
ϑ ϑ
LIN
2
PC0/PC1
M M
HMI
K30
SK
Service
Key
Supply
1
0010038885-005
