▶ Vorlauf zur Heizungsanlage anschließen.
T T

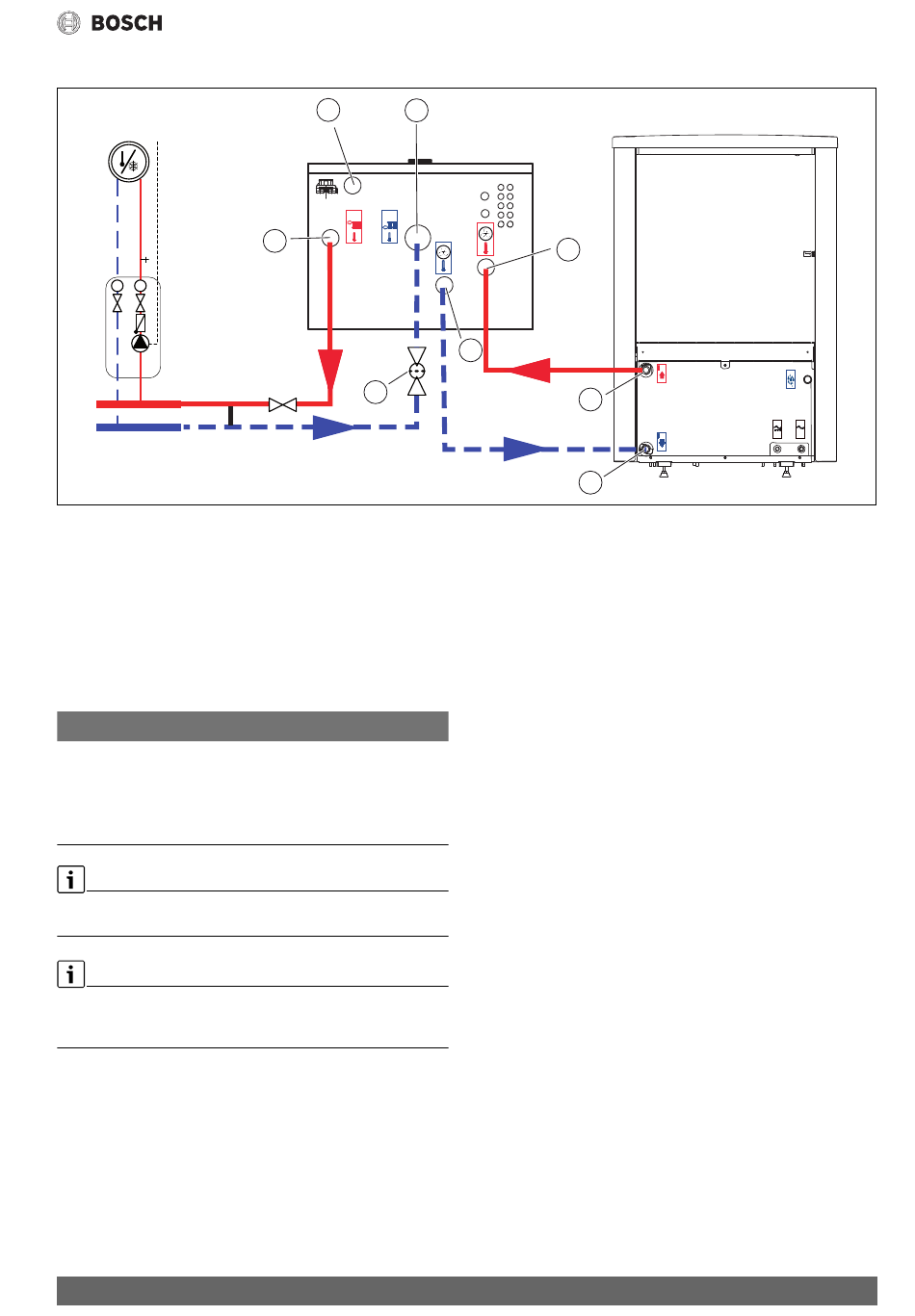

Bild 6 Anschluss des Inneneinheits mit elektrischem Zuheizer an Wärmepumpe und Heizungsanlage
[1] Wärmeträgereingang (primär) von der Wärmepumpe
[2] Wärmeträgerausgang (primär) zur Wärmepumpe
[3] Vorlauf von Wärmepumpe
[4] Rücklauf zur Wärmepumpe
[5] Vorlauf zur Heizsystem
[6] Überdruckablauf vom Sicherheitsventil
[7] Rücklauf von Heizsystem
[8] Partikelfilter
5.5.2 Außeneinheit, Inneneinheit und Heizungsanlage befüllen
HINWEIS:
Anlagenschäden beim Einschalten der Anlage ohne Wasser.
Das Einschalten der Anlage ohne Wasser kann zu Anlagenschäden füh-
ren.
▶ Warmwasserspeicher und Heizungsanlage vor dem Einschalten der
Heizungsanlage befüllen und den richtigen Druck herstellen.
Heizungsanlage auch über andere Entlüftungspunkte entlüften (z. B.
Heizkörper).
Immer einen etwas höheren Druck als den Solldruck einstellen; auf diese
Weise ergibt sich ein gewisser Spielraum, wenn bei steigender Tempera-
tur die im Heizungswasser gelöste Luft über VL1 entlüftet wird.
Compress 7000i | 7001i AW AWE – 6721817644 (2019/12)
6 7
5
8
1
2
3
4
Installation
<50V 230V
/
400V
9
