Messgröße
Messbereiche
Messdynamik
Eingangssignal
6

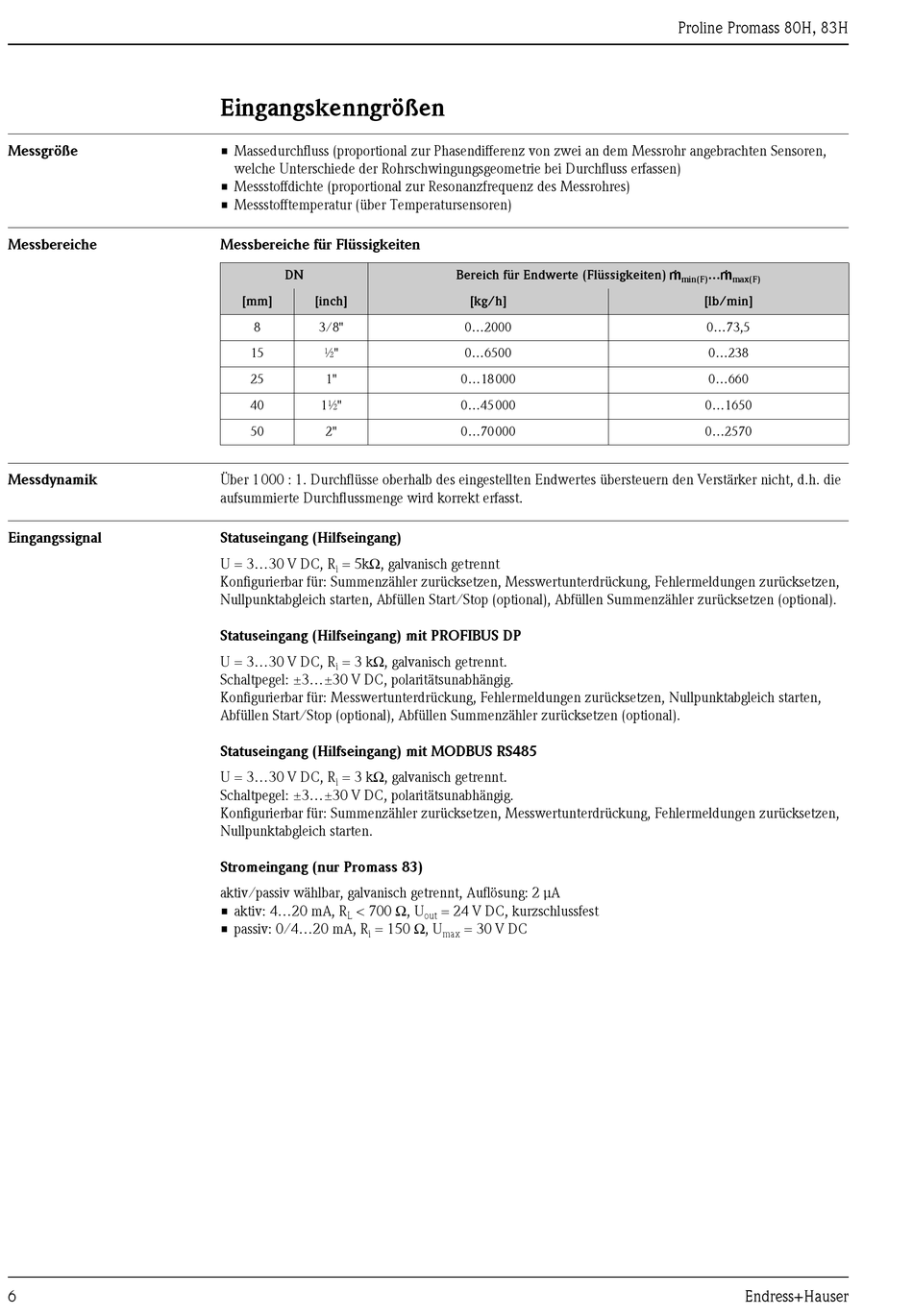

Eingangskenngrößen
• Massedurchfluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten Sensoren,
welche Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen)
• Messstoffdichte (proportional zur Resonanzfrequenz des Messrohres)
• Messstofftemperatur (über Temperatursensoren)
Messbereiche für Flüssigkeiten
DN
[mm]
[inch]
8
3/8"
15
½"
25
1"
40
1½"
50
2"
Über 1000 : 1. Durchflüsse oberhalb des eingestellten Endwertes übersteuern den Verstärker nicht, d.h. die
aufsummierte Durchflussmenge wird korrekt erfasst.
Statuseingang (Hilfseingang)
U = 3...30 V DC, R
= 5kΩ, galvanisch getrennt
i
Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldungen zurücksetzen,
Nullpunktabgleich starten, Abfüllen Start/Stop (optional), Abfüllen Summenzähler zurücksetzen (optional).
Statuseingang (Hilfseingang) mit PROFIBUS DP
U = 3...30 V DC, R
= 3 kΩ, galvanisch getrennt.
i
Schaltpegel: ±3...±30 V DC, polaritätsunabhängig.
Konfigurierbar für: Messwertunterdrückung, Fehlermeldungen zurücksetzen, Nullpunktabgleich starten,
Abfüllen Start/Stop (optional), Abfüllen Summenzähler zurücksetzen (optional).
Statuseingang (Hilfseingang) mit MODBUS RS485
U = 3...30 V DC, R
= 3 kΩ, galvanisch getrennt.
i
Schaltpegel: ±3...±30 V DC, polaritätsunabhängig.
Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldungen zurücksetzen,
Nullpunktabgleich starten.
Stromeingang (nur Promass 83)
aktiv/passiv wählbar, galvanisch getrennt, Auflösung: 2 μA
< 700 Ω, U
• aktiv: 4...20 mA, R
L
= 150 Ω, U
• passiv: 0/4...20 mA, R
i
Bereich für Endwerte (Flüssigkeiten) g
[kg/h]
0...2000
0...6500
0...18 000
0...45 000
0...70 000
= 24 V DC, kurzschlussfest
out
= 30 V DC
max
Proline Promass 80H, 83H
...g
min(F)
max(F)
[lb/min]
0...73,5
0...238
0...660
0...1650
0...2570
Endress+Hauser
