18

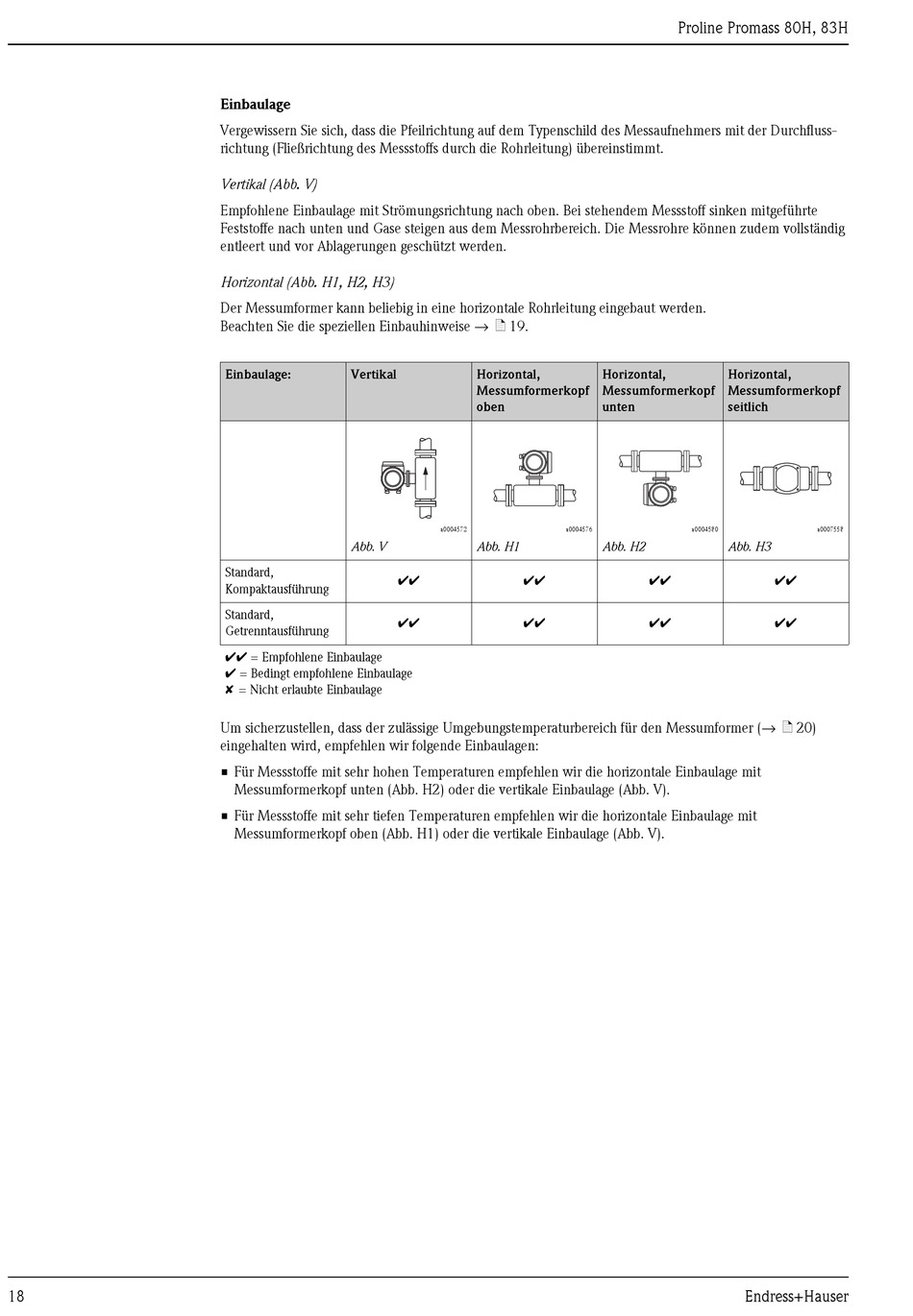

Einbaulage
Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchfluss-
richtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt.
Vertikal (Abb. V)
Empfohlene Einbaulage mit Strömungsrichtung nach oben. Bei stehendem Messstoff sinken mitgeführte
Feststoffe nach unten und Gase steigen aus dem Messrohrbereich. Die Messrohre können zudem vollständig
entleert und vor Ablagerungen geschützt werden.
Horizontal (Abb. H1, H2, H3)
Der Messumformer kann beliebig in eine horizontale Rohrleitung eingebaut werden.
Beachten Sie die speziellen Einbauhinweise → ä 19.
Einbaulage:
Vertikal
Abb. V
Standard,
Kompaktausführung
Standard,
Getrenntausführung
ÃÃ = Empfohlene Einbaulage
à = Bedingt empfohlene Einbaulage
✘ = Nicht erlaubte Einbaulage
Um sicherzustellen, dass der zulässige Umgebungstemperaturbereich für den Messumformer (→ ä 20)
eingehalten wird, empfehlen wir folgende Einbaulagen:
• Für Messstoffe mit sehr hohen Temperaturen empfehlen wir die horizontale Einbaulage mit
Messumformerkopf unten (Abb. H2) oder die vertikale Einbaulage (Abb. V).
• Für Messstoffe mit sehr tiefen Temperaturen empfehlen wir die horizontale Einbaulage mit
Messumformerkopf oben (Abb. H1) oder die vertikale Einbaulage (Abb. V).
Horizontal,
Messumformerkopf
oben
a0004572
a0004576
Abb. H1
ÃÃ
ÃÃ
ÃÃ
ÃÃ
Proline Promass 80H, 83H
Horizontal,
Horizontal,
Messumformerkopf
Messumformerkopf
unten
seitlich
a0004580
Abb. H2
Abb. H3
ÃÃ
ÃÃ
Endress+Hauser
a0007558
ÃÃ
ÃÃ
