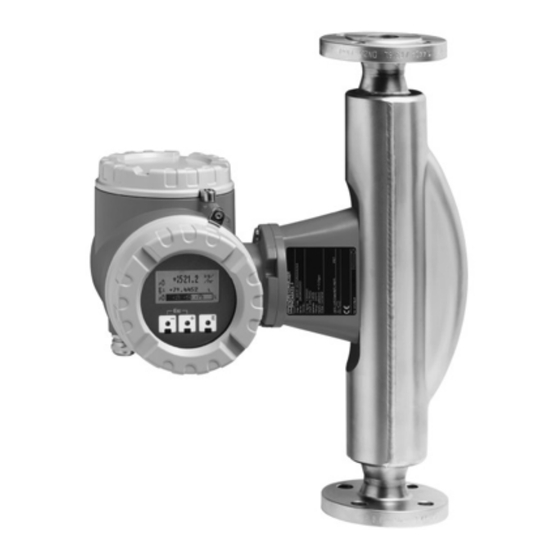

Endress+Hauser Proline Promass 80F Technische Information

Coriolis-massedurchfluss-messsystem
Vorschau ausblenden Andere Handbücher für Proline Promass 80F:
Inhaltsverzeichnis

Werbung

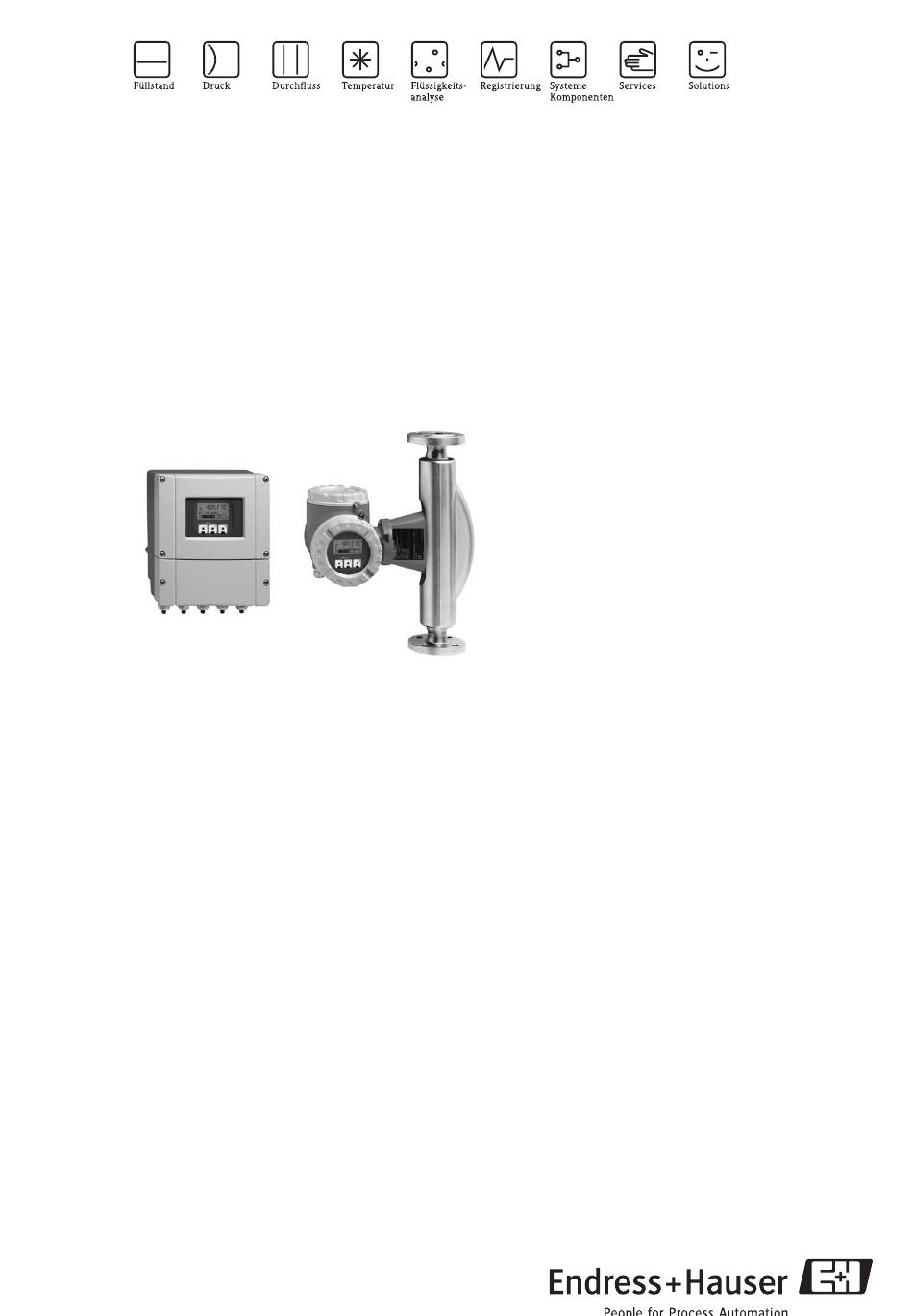

Technische Information
Proline Promass 80F, 83F
Coriolis-Massedurchfluss-Messsystem
Das universelle und multivariable Messgerät für
Flüssigkeiten und Gase
Anwendungsbereiche
Das Coriolis-Messprinzip arbeitet unabhängig von den
physikalischen Messstoffeigenschaften z. B. Viskosität
und Dichte.
• Hochgenaue Messung von Flüssigkeiten und Gase
wie z. B. Öle, Fette, Treibstoffe, Flüssiggase, Lösungs-
mittel, Lebensmittel und komprimierte Gase
• Messstofftemperaturen bis +350 °C (+662 °F)
• Prozessdrücke bis 100 bar (1450 psi)
• Massedurchflussmessung bis 2200 t/h
(80840 lb/min)
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA, TIIS, IECEx, NEPSI
Zulassungen im Lebensmittelsektor / Hygienebereich:
• 3A, FDA, EHEDG
Anbindung an alle gängigen Prozessleitsysteme:
• HART, PROFIBUS DP/PA, FOUNDATION Fieldbus,
MODBUS
Relevante Sicherheitsaspekte:
• Schutzbehälter bis 40 bar (580 psi), DGRL,
AD 2000, SIL-2
• Drucküberwachung oder Berstelement (optional)
TI101D/06/de/10.09
71104045
Vorteile auf einen Blick
Die Promass-Messgeräte ermöglichen Ihnen während
des Messbetriebs mehrere Prozessvariablen (Masse/
Dichte/Temperatur) gleichzeitig für die unterschied-
lichsten Prozessbedingungen zu erfassen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept
führt zu hoher Wirtschaftlichkeit
• Software-Optionen für Batching und Konzentrations-
messung für den erweiterten Einsatzbereich
• Diagnosefähigkeit und Datensicherung für eine
erhöhte Prozessqualität
Die in über 100000 Anwendungen bewährten
Promass Messaufnehmer bieten:
• Höchste Genauigkeit durch PremiumCal
• Multivariable Durchflussmessung
in kompaktem Design
• Unempfindlichkeit gegenüber Vibrationen
durch ausbalanciertes Zweirohrmesssystem
• Effizienter Schutz vor auftretenden
Rohrleitungskräften durch robuste Bauweise
• Einfachster Einbau ohne Berücksichtigung
von Ein- oder Auslaufstrecken
