Micropilot M
Messgröße

Messbereich

Endress + Hauser
Eingangskenngrößen
Die Messgröße ist der Abstand zwischen einem Referenzpunkt (siehe Abb. Seite 3) und einer reflektierenden
Fläche (z.B. Messstoffoberfläche).
Unter der Berücksichtigung der eingegebenen Behälterhöhe wird der Füllstand rechnerisch ermittelt. Wahl-
weise kann der Füllstand mittels einer Linearisierung (32 Punkte ) in andere Größen (Volumen, Masse) umge-
rechnet werden.
Der nutzbare Messbereich ist von der Antennengröße, den Reflexionseigenschaften des Mediums, der Einbau-
position und eventuell vorhandenen Störreflexionen abhängig. Der maximal einstellbare Messbereich beträgt
beim Micropilot M FMR250 70 m.
Reduktion des max. möglichen Messbereiches durch:
• Medien mit schlechten Reflexionseigenschaften (= kleinem DK). Beispiel siehe Tabelle 1.
• Schüttkegel.
• extrem lockere Oberfläche von Schüttgütern, z.B. Schüttgut mit niedrigem Schüttgewicht bei pneumati-
scher Befüllung.
• Ansatzbildung, vor allem von feuchten Produkten.
Tabelle 1:
Die folgende Tabelle beschreibt die Mediengruppen und deren Dielektrizitätskonstante
ε
Mediengruppe DK ( r)
A 1,6...1,9
B 1,9...2,5
C 2,5...4
D 4...7
E > 7
Für sehr lockere oder aufgelockerte Schüttgüter gilt die jeweils niedrigere Gruppe.

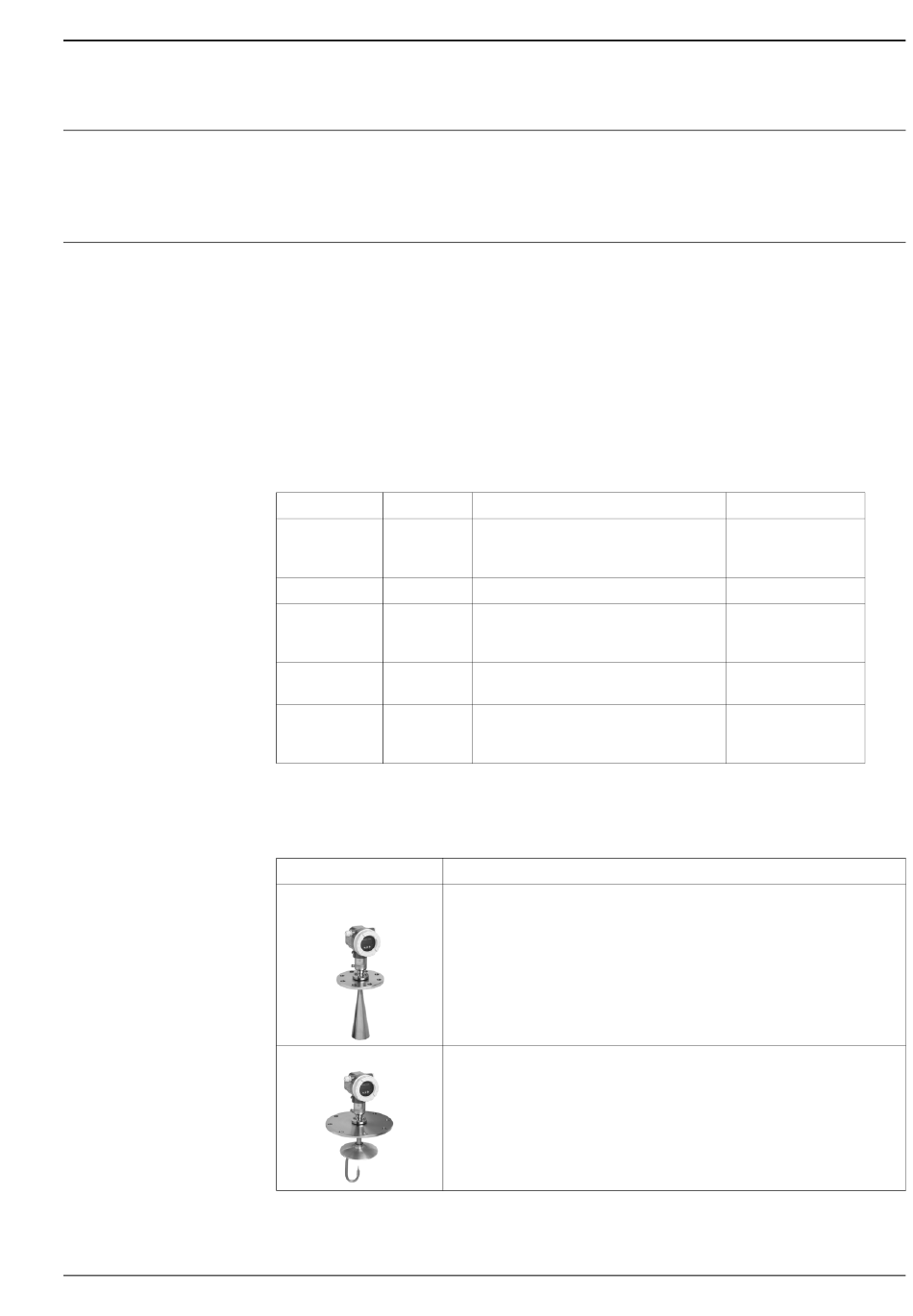

Antennenauswahl
Antennentyp
FMR250-*4*... (DN80) Der FMR250 mit DN80 bzw. DN100 Hornantenne für alle Standardanwendungen,
FMR250-*5*... (DN100) besonders auch bei kleinen Stutzenmaßen.
Um eine optimale Signalstärke zu erreichen wird die Verwendung einer Antenne mit
möglichst grossem Durchmesser empfohlen.
Besonders in kleinen Behältern sollte zur Optimierung der Dynamik im Nahbereich wo
immer möglich auf die Verwednung einer Antennenverlängerung verzichtet werden.
FMR250-*6*... (DN200) Der FMR250 mit DN200 Parabolantenne bietet eine hohe Strahlfokusierung von 4° und
ist damit ideal für Anwendungen mit vielen Einbauten geeignet.
Beispiel
– Kunststoffgranulat
– Weißkalk, Spezialzement
– Zucker
– Portlandzement, Gips
– Getreide, Samen
– gemahlene Steine
– Sand
– naturfeuchte (gemahlene) Steine, Erze
– Salz
– Metallpulver
– Ruß
– Kohlenstaub
Anwendung
ε
r.
Signaldämpfung
19...16 dB
16...13 dB
13...10 dB
10...7 dB
< 7 dB
