Matrix T3xe Bedienungsanleitung Seite 30

AUFBAU ScHRITT 5
GELBE ScHRAUBENTÜTE INHALT
41
30
41
INNENSECHSKANTSCHRAUBE
Qty: 4
2
N69 T03 N59
Öffnen Sie ScHRAUBENTÜTE 3.
A

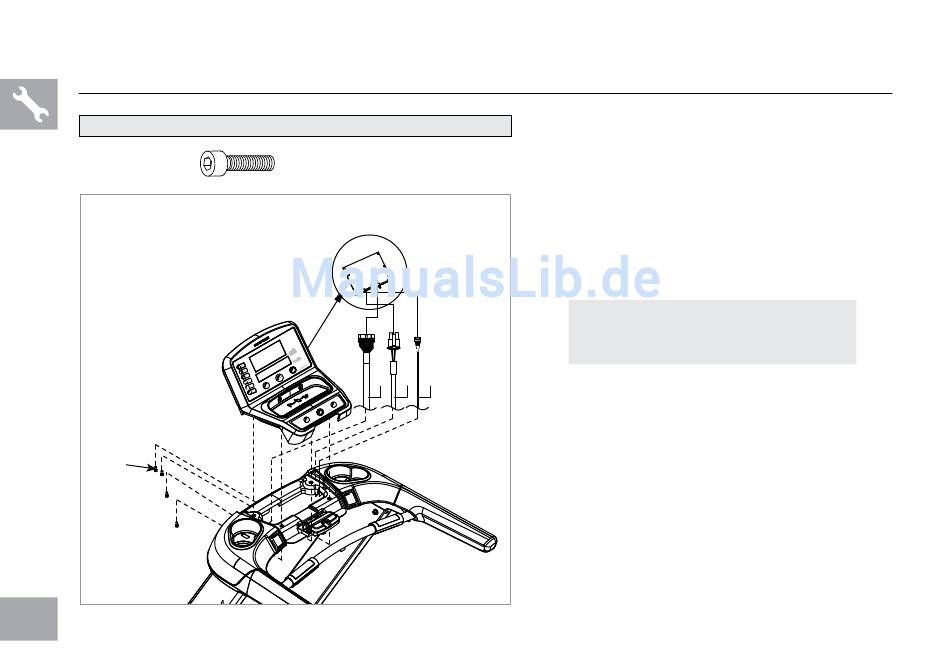

Schieben Sie die KONSOLE durch die
B
KONSOLENmASTmANScHETTEN.
HINWEIS: STELLEN SIE BEIM
ZUSAMMENSCHIEBEN SICHER, DASS
DIE PFEILE AUF DEN MASTRINGEN IN
RICHTUNG KONSOLE ZEIGEN.
Schließen Sie die KONSOLENKABEL an.
C
HINWEIS: Achten Sie beim Zusammenbau
des rechten Konsolenmastes darauf, keine
Kabel einzuklemmen.
Verbinden Sie die KONSOLE
D
mit 2 ScHRAUBEN (A),
2 FEDERRINGScHEIBEN (B) und
2 GEBOGENEN UNTERLEGScHEIBEN
(c) am REcHTEN KONSOLENmAST.
Auf der anderen Seite wiederholen.
E
Klappen Sie das Laufband hoch, bis das
F
Verriegelungspedal einrastet. Drehen Sie die
KONSOLENmASTEN, bis die Abstände
zwischen Armstangen und Laufdeck gleich
groß sind. Ziehen Sie die ScHRAUBEN aus
Schritt 1 und dann aus Schritt 3 fest.
