Matrix T3xe Bedienungsanleitung Seite 27

AUFBAU ScHRITT 2
BLAUE ScHRAUBENTÜTE INHALT:
11
SOCKET HEAD CAP SCREW
Qty: 8
12
11

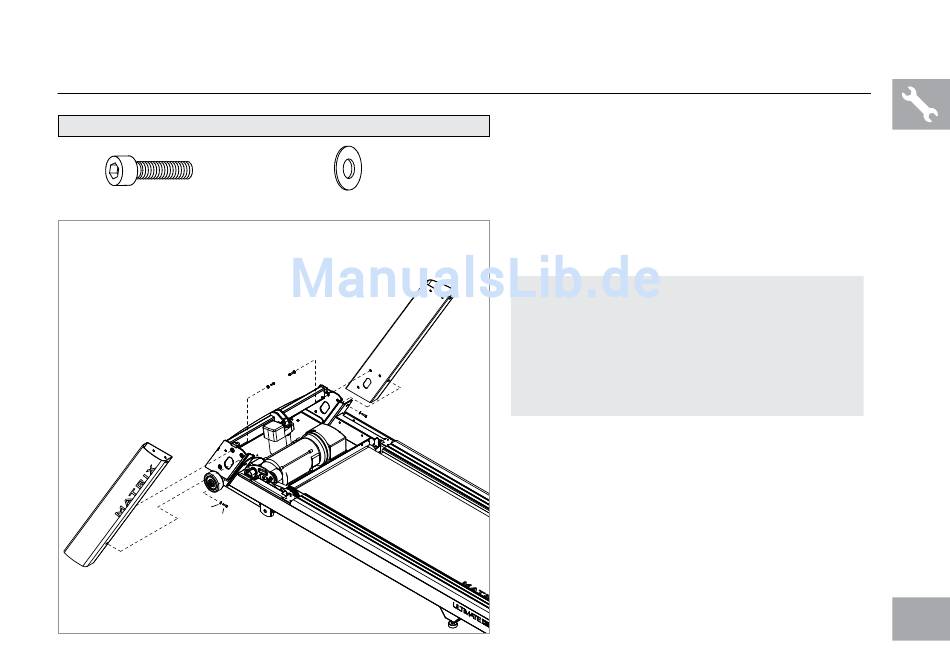

Öffnen Sie Schraubentüte 2.
A
Stellen Sie die konSole auf
B
12
FLAT WASHER
den Kopf und befestigen Sie die
Qty: 8
konSolenmaStabdeckungen
mit 4 Schrauben (e) und
4 FederringScheiben (b) an der
konSole.
HINWEIS: Die Konsolenmastabdeckungen für
die linke Seite des Laufbands sind mit einem
L und für die rechte Seite des Laufbands
mit einem R gekennzeichnet. Werden die
Konsolenmastabdeckungen auf der falschen Seite
des Laufbands montiert, kann das Gerät nicht
korrekt aufgebaut werden.
27
