AUFBAU ScHRITT 3
WEISSE ScHRAUBENTÜTE INHALT:
14
INNENSECHSKANTSCHRAUBE
Qty: 6
28
15
12
RUNDKOPFSCHRAUBE UNTERLEGSCHEIBE
Qty: 6 Qty: 6
14
12
15

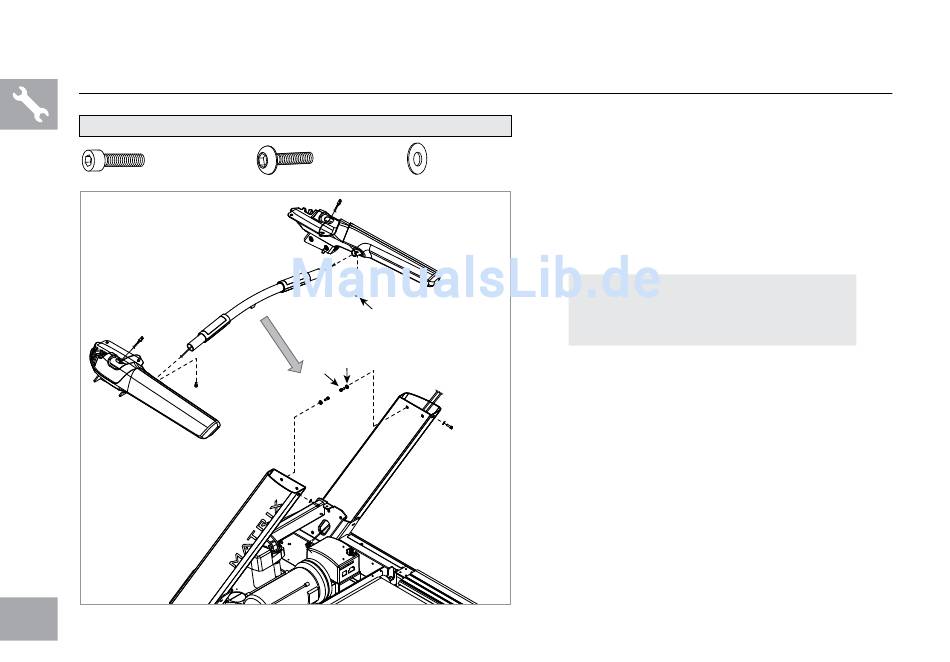

Öffnen Sie ScHRAUBENTÜTE 3.
A
Schieben Sie die KONSOLE durch die
B
KONSOLENmASTmANScHETTEN.
HINWEIS: Stellen Sie beim
Zusammenschieben sicher, dass die Pfeile auf
den Mastringen in Richtung Konsole zeigen.
Schließen Sie die KONSOLENKABEL an.
C
HINWEIS: Achten Sie beim
Zusammenbau des rechten
Konsolenmastes darauf, keine Kabel
einzuklemmen.
Verbinden Sie die KONSOLE mit
D
2 ScHRAUBEN (A),
2 FEDERRINGScHEIBEN (B) und
2 GEBOGENEN UNTERLEGScHEIBEN (c)
am REcHTEN KONSOLENmAST.
Auf der anderen Seite wiederholen.
E
Klappen Sie das Laufband hoch, bis das
F
Verriegelungspedal einrastet. Drehen Sie die
KONSOLENmASTEN, bis die Abstände
zwischen Armstangen und Laufdeck gleich
groß sind. Ziehen Sie die ScHRAUBEN aus
Schritt 1 und dann aus Schritt 3 fest.
