Matrix T3xe Bedienungsanleitung Seite 26

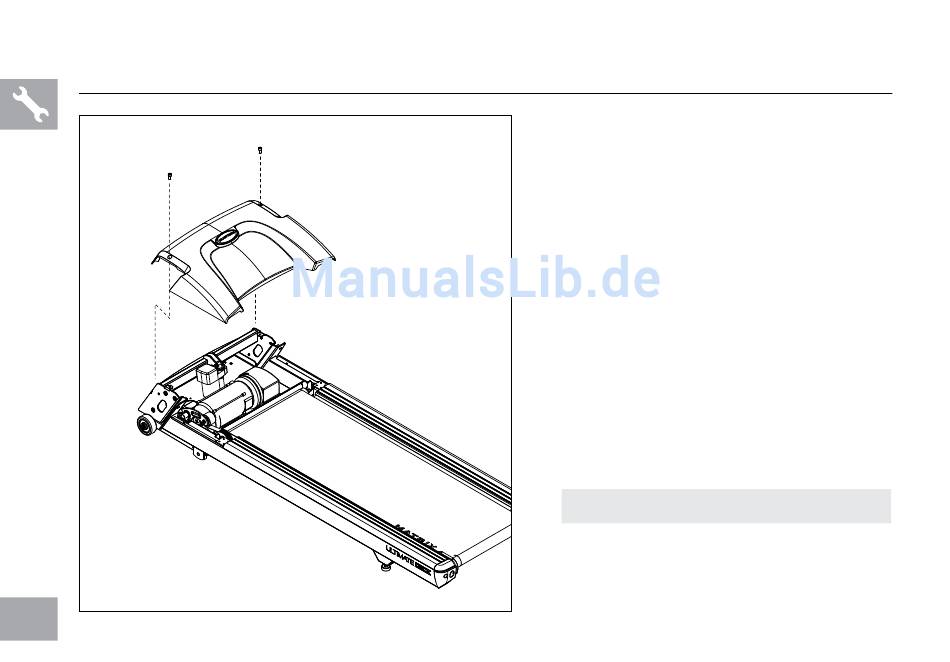

AUFBAU ScHRITT 1
26
A Zerschneiden Sie die gelben Packgurte, heben
Sie das Laufdeck an und entfernen Sie sämtliche
Gegenstände unter dem Laufdeck.
Öffnen Sie Schraubentüte 1.
B
C Schieben Sie die hauptrahmenabdeckung
auf den konSolenmaSt. Platzieren Sie den
rechten konSolenmaSt oberhalb der
hauptrahmenhalterung.
D Ziehen Sie den FührungSdraht durch
den rechten konSolenmaSt. Wenn Sie den
FührungSdraht durch den Mast gezogen haben,
sollte sich das obere Ende des konSolenkabelS
an der Mastspitze befinden. Entfernen und entsorgen
Sie den FührungSdraht. HINWEIS: Klemmen Sie
das konSolenkabel beim Anbringen des Masts
auf der hauptrahmenhalterung nicht ein.
E Befestigen Sie den konSolenmaSt mit
3 Schrauben (a), 3 FederringScheiben
(b) und 3 gebogenen unterlegScheiben
(c) an der hauptrahmenhalterung.
HINWEIS: Ziehen Sie die Schrauben nicht vor
Abschluss von Schritt 3 fest.
F Schieben Sie die hauptrahmenabdeckung
nach unten über die hauptrahmenhalterung.
G Wiederholen Sie die Schritte D–F auf der anderen Seite.
