2
Verwendungszweck der
Wärmepumpe
2.1 Anwendungsbereich
Die Sole/Wasser-Wärmepumpe ist ausschließlich für die Erwär-
mung von Heizungswasser vorgesehen. Sie kann in vorhande-
nen oder neu zu errichtenden Heizungsanlagen eingesetzt wer-
den. Als Wärmeträger in der Wärmequellenanlage dient ein
Gemisch aus Wasser und Frostschutz (Sole). Als Wärmequel-
lenanlage können Erdsonden, Erdkollektoren oder ähnliche An-
lagen genutzt werden.
2.2 Arbeitsweise
Das Erdreich speichert Wärme, die von Sonne, Wind und Regen
eingebracht wird. Diese Erdwärme wird im Erdkollektor, der Erd-
sonde oder ähnlichem von der Sole bei niedriger Temperatur
aufgenommen. Eine Umwälzpumpe fördert dann die „erwärmte"
Sole in den Verdampfer der Wärmepumpe. Dort wird diese
Wärme an das Kältemittel im Kältekreislauf abgegeben. Dabei
kühlt sich die Sole wieder ab, so dass sie im Solekreis wieder
Wärmeenergie aufnehmen kann.
Das Kältemittel wird vom elektrisch angetriebenen Verdichter an-
gesaugt, verdichtet und auf ein höheres Temperaturniveau „ge-
pumpt". Die bei diesem Vorgang zugeführte elektrische Antriebs-
leistung geht nicht verloren, sondern wird größtenteils dem
Kältemittel zugeführt.
Daraufhin gelangt das Kältemittel in den Verflüssiger und über-
trägt hier wiederum seine Wärmeenergie an das Heizwasser.
Abhängig vom Betriebspunkt erwärmt sich so das Heizwasser
auf bis zu 60 °C.
www.dimplex.de
3

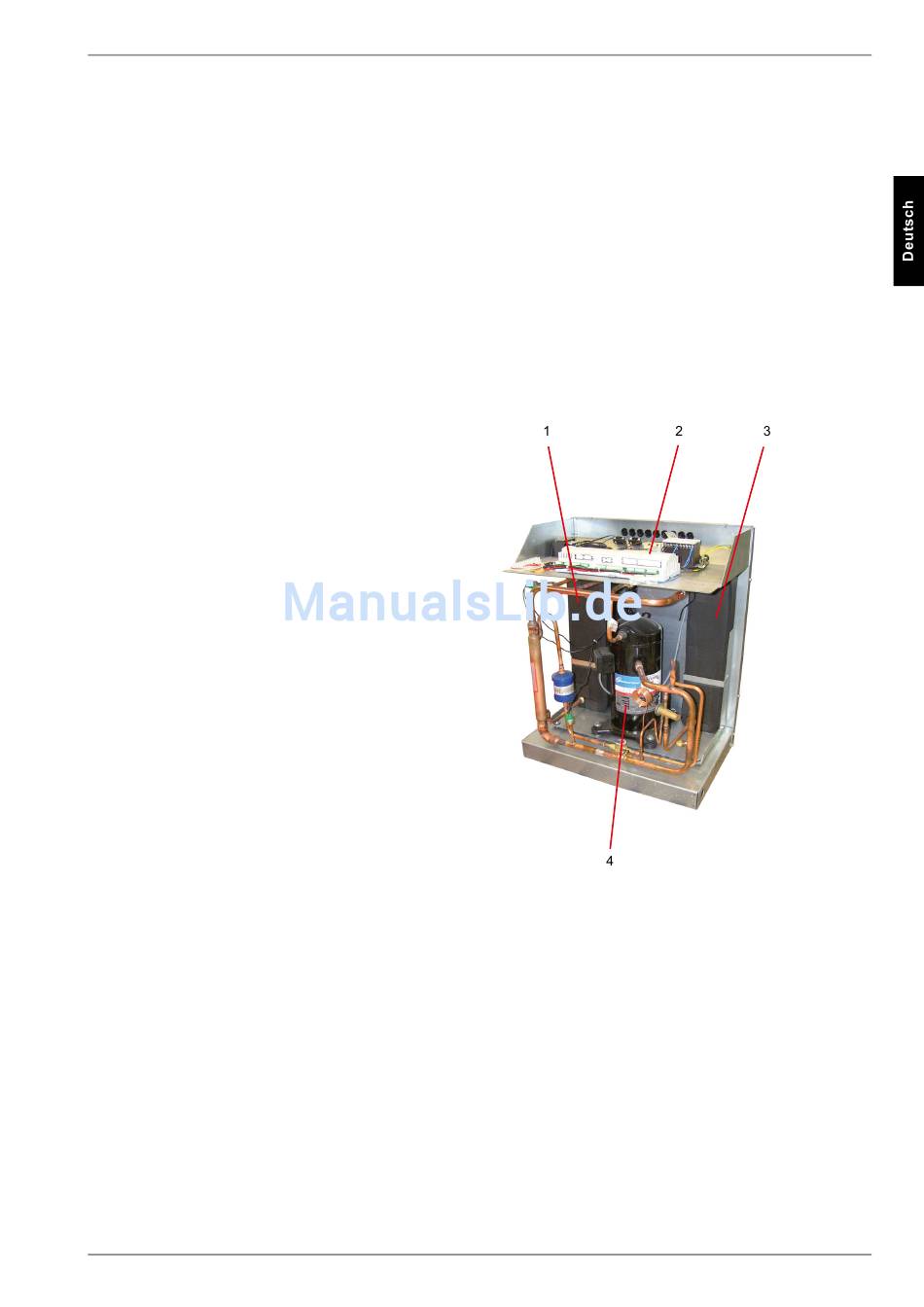

Grundgerät
Das Grundgerät besteht aus einer anschlussfertigen Wärme-
pumpe für Innenaufstellung mit Blechgehäuse, Schaltblech und
integriertem Wärmepumpenmanager. Der Kältekreis ist „herme-
tisch geschlossen" und enthält das vom Kyoto-Protokoll erfasste
fluorierte Kältemittel R134a mit einem GWP-Wert von 1430. Es
ist FCKW-frei, baut kein Ozon ab und ist nicht brennbar.
Am Schaltblech sind alle für den Betrieb der Wärmepumpe not-
wendigen Bauteile angebracht. Ein Fühler für die Außentempe-
ratur mit Befestigungsmaterial sowie ein Schmutzfänger liegen
der Wärmepumpe bei. Die Zuleitung für Last- und Steuerspan-
nung ist bauseits zu verlegen.
Die Zuleitung der bauseits zu stellenden Solepumpe ist am
Schaltblech anzuschließen. Dabei ist – falls erforderlich – für
diese ein Motorschutz vorzusehen.
Die Wärmequellenanlage mit Soleverteiler ist bauseits zu erstel-
len.
1)
Verflüssiger
2)
Schaltblech
3)
Verdampfer
4)
Verdichter
452232.66.22 · FD 9511
SIH 9TE - SIH 11TE
DE-3
