Zugänglichkeit
Das Gerät muss so montiert werden, dass Wartungs- und Reparatureingriffe problemlos durchgeführt werden können.
Insbesondere muss die Hängedecke, an der das Gerät angebracht wird, mit einer ausreichend großen Inspektionsklappe
versehen werden, damit der Zugang zu den elektrischen/elektronischen Teilen und zu den Filtern möglich ist. Das Gerät
braucht daher weder für die planmäßigen (Auswechseln der Filter) noch für außerplanmäßigen Wartungseingriffe (z.B.
Auswechseln des Lüfters oder des elektronischen Controllers) von der abgehängten Decke abgenommen zu werden.
Schaltkasteneingänge

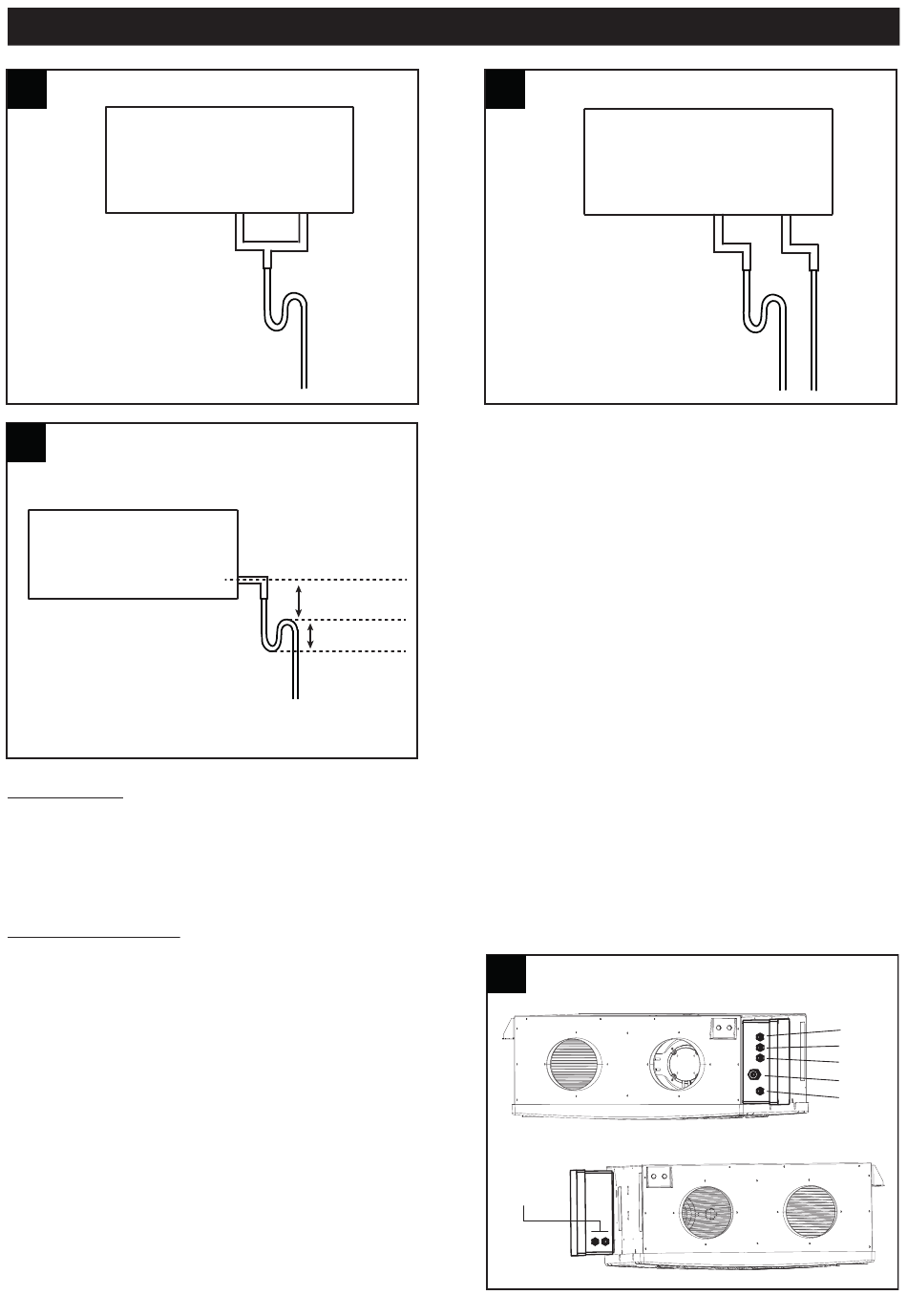

Abb. 6A
1: Vorwärmer: (Für den Anschluss des Vorwärmers die
Elektronik öffnen, die grauen Steckverbinder anschließen und
die Software konfigurieren (durch den Installationstechniker).
2: Schalter
4: Stromversorgung
5: Display
Abb. 6B
6,7: Thermoaktoren Bypass
2
1
∆
h > 50 mm
≥ 60 mm
5b 5b
OK
6 6
B
6,7
1 2
A
1
2
3
4
5
