Anschluß außerhalb der EU:
Weltweit gibt es unterschiedliche ortsbezogene Netzausführungen. Der P8 darf nur an folgenden
Stromnetzen betrieben werden:
2 Leiter, 1 Phase
3 Leiter, 1 Phase
4 Leiter, 3 Phasen

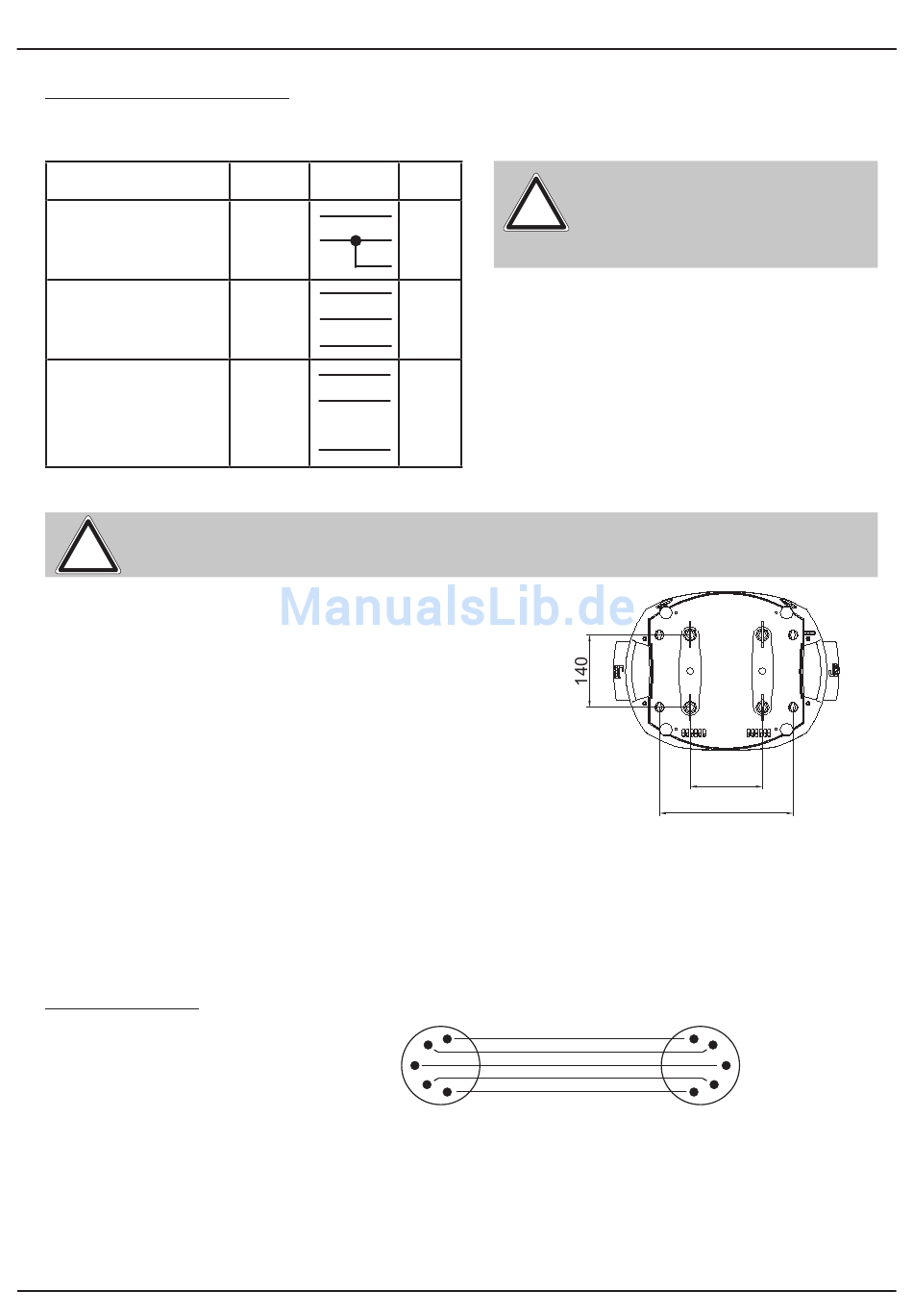

4.2 Montage der Geräte
ACHTUNG: Mindestens 3,0 m Abstand zu brennbaren Gegenständen! P8 immer mit
!
Sicherungsseil zusätzlich sichern!
Der P8 darf stehend nur auf einer harten Unterlage betrie-
ben werden, die im Bodenblech eingestanzten Lüftungs-
schlitze müssen frei bleiben. Bei Verwendung der Stan-
dard-Omega-Bügel kann der P8 in beliebiger Position
montiert werden. Verwenden Sie bei der Montage immer
beide Standard-Omega-Bügel. Achten Sie darauf, das
die Camlocs richtig eingerastet sind. Den P8 immer zu-
sätzlich mit Sicherungsseil an der Sicherungsöse sichern.

4.3 DMX-Verkabelung

Die DMX Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit Abschirmung erfol-
gen. Wir empfehlen ein DMX-Kabel, alternativ kann auch ein 2-poliges Mikro-Kabel verwendet
werden. Damit ist jedoch kein Software-Update möglich, da Pin 4 und 5 nicht belegt sind. Bei
den Steckern und Buchsen handelt es sich um 5-polige oder 3-polige XLR Verbinder, die im
Fachhandel erworben werden können.
Steckerbelegung:
Pin1 = Ground / Abschirmung
Pin2 = DMX -
Pin3 = DMX +
Pin4 = Data out -
Pin5 = Data out +
P8
Netz
L L
N N
PE
L L
N
L N
L L
1
L N
2
L
3
N PE
2
3
4

ACHTUNG: Der P8 darf in Ka-

!
nada nur im 2 Leiter, 1 Phasen
Netz maximal mit 120V betrie-
ben werden!
1
Kabel mit Abschirmung
5
P8
140
258,4
1
2
3
4
5
