UPE 80-25PK - UPE 80-32PK

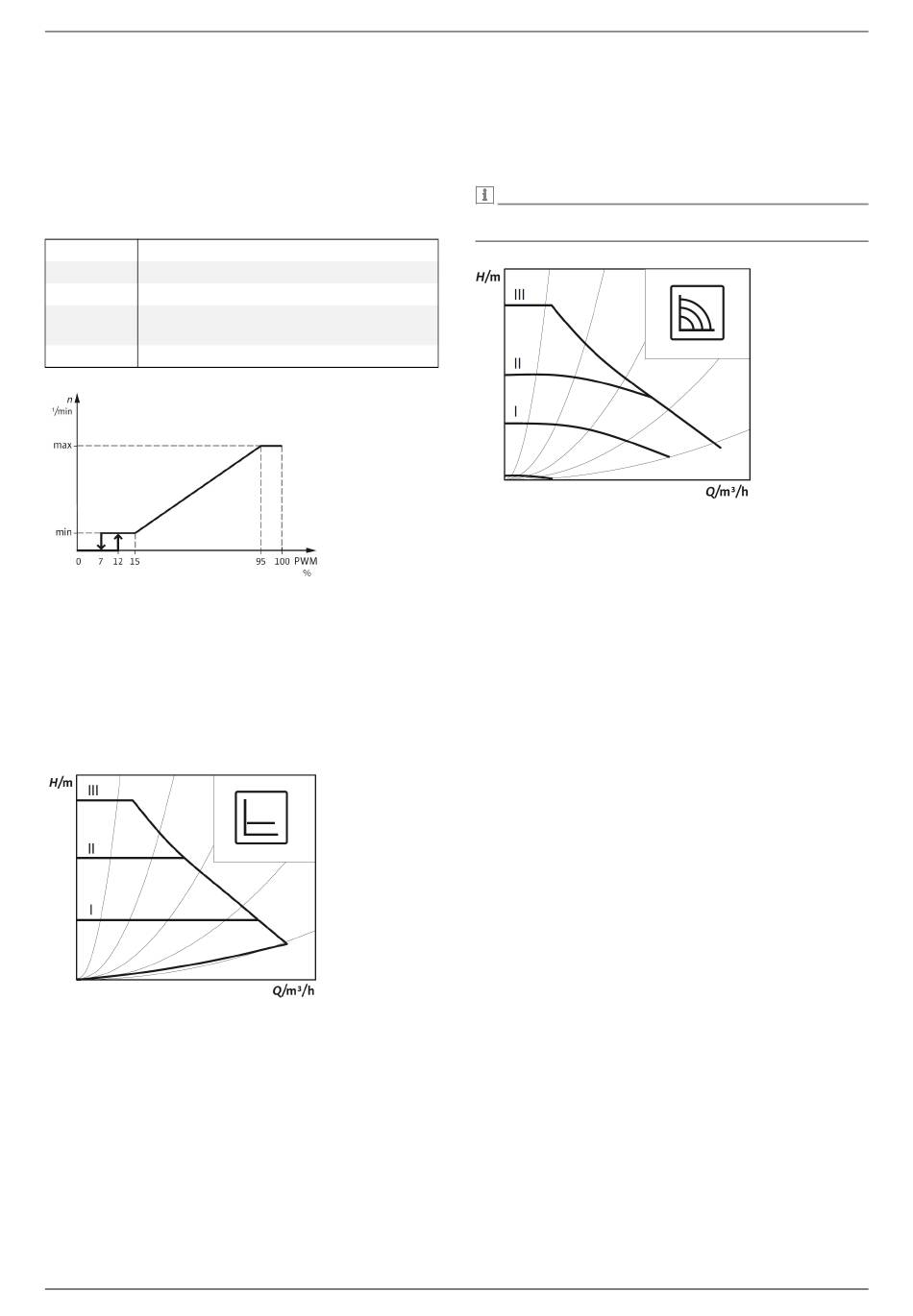

iPWM 2 Modus (Solar):
Im iPWM 2 Modus, wird die Pumpendrehzahl in Abhängigkeit
vom PWM Eingangssignal geregelt.
Verhalten bei Kabelbruch:
Wird das Signalkabel von der Pumpe getrennt, z.B. durch Ka-
belbruch, bleibt die Pumpe stehen.
PWM Signaleingang
0 - 7 %
Pumpe stoppt (Bereitschaft)
7 - 15 %
Pumpe läuft bei minimaler Drehzahl (Betrieb)
12 - 15 %
Pumpe läuft bei minimaler Drehzahl (Anlauf)
Die Drehzahl der Pumpe steigt linear von nmin
15 - 95 %
nach nmax
> 95 %
Pumpe läuft bei maximaler Drehzahl
Differenzdruck konstant Δp-c (I, II, III)
Empfehlung bei Fußbodenheizungen oder bei groß dimensio-
nierten Rohrleitungen oder allen Anwendungen ohne veränder-
liche Rohrnetzkennlinie (z. B. Speicherladepumpen), sowie Ein-
rohr-Heizungssysteme mit Heizkörpern.
Die Regelung hält die eingestellte Förderhöhe unabhängig vom
geförderten Volumenstrom konstant.
Drei vordefinierte Kennlinien (I, II, III) zur Auswahl.
www.glendimplex.de
Konstant-Drehzahl (I, II, III)
Empfehlung bei Anlagen mit unveränderlichem Anlagenwider-
stand die einen konstanten Volumenstrom erfordern.
Die Pumpe läuft in drei vorgegebenen Festdrehzahlstufen (I, II,
III).
HINWEIS
Werkseinstellung:
Konstant-Drehzahl, Kennline III
Entlüftung
Die Entlüftungsfunktion wird durch langes Drücken (3 Sekun-
den) der Bedientaste aktiviert und entlüftet die Pumpe automa-
tisch.
Das Heizungssystem wird dabei nicht entlüftet.
Manueller Neustart
Ein manueller Neustart wird durch langes Drücken (5 Sekun-
den) der Bedientaste aktiviert und deblockiert die Pumpe bei
Bedarf (z. B. nach längerem Stillstand in der Sommerzeit).
Taste Sperren / Entsperren
Die Tastensperre wird durch langes Drücken (8 Sekunden) der
Bedientaste aktiviert und verriegelt die Einstellungen an der
Pumpe. Sie schützt vor ungewollter oder unberechtigter Ver-
stellung der Pumpe.
Werkseinstellung aktivieren
Die Werkseinstellung wird durch Drücken und Halten der Be-
dientaste bei gleichzeitigem Ausschalten der Pumpe aktiviert.
Bei erneutem Einschalten läuft die Pumpe in Werkseinstellung
(Auslieferungszustand).
452115.66.83 · FD 0110
Deutsch
DE-5
