Anhang · Appendix · Annexes

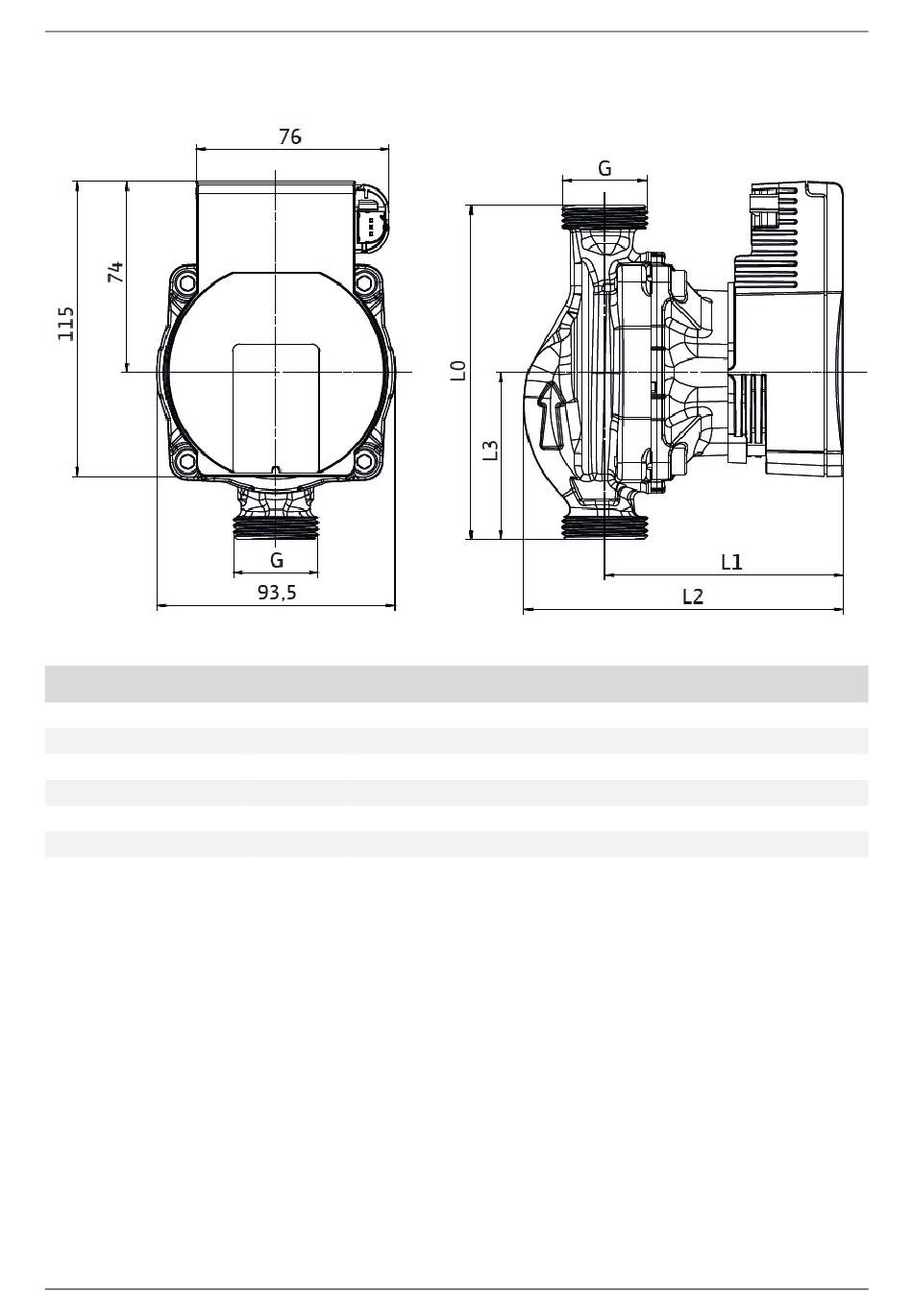

1 Maßbild / Dimension Drawing / Schéma coté
Anschlussgröße Saugseite
Anschlussgröße Druckseite
Stichmaß
Abmessung
Abmessung
Abmessung
Bruttogewicht ca.
A-II
UPE 80-25PK
G G 1 1/2"
G G 1 1/2"
L0 180 mm
L1 105 mm
L2 138 mm
L3 90 mm
452115.66.83 · FD 0110
2 kg
UPE 80-25PK - UPE 80-32PK
UPE 80-32PK
G 2"
G2"
180 mm
105 mm
138 mm
90 mm
2,1 kg
