Endura AZ30 Serie mit integrierter Messsonde und externem Messumformer
Verbrennungssauerstoffmonitor

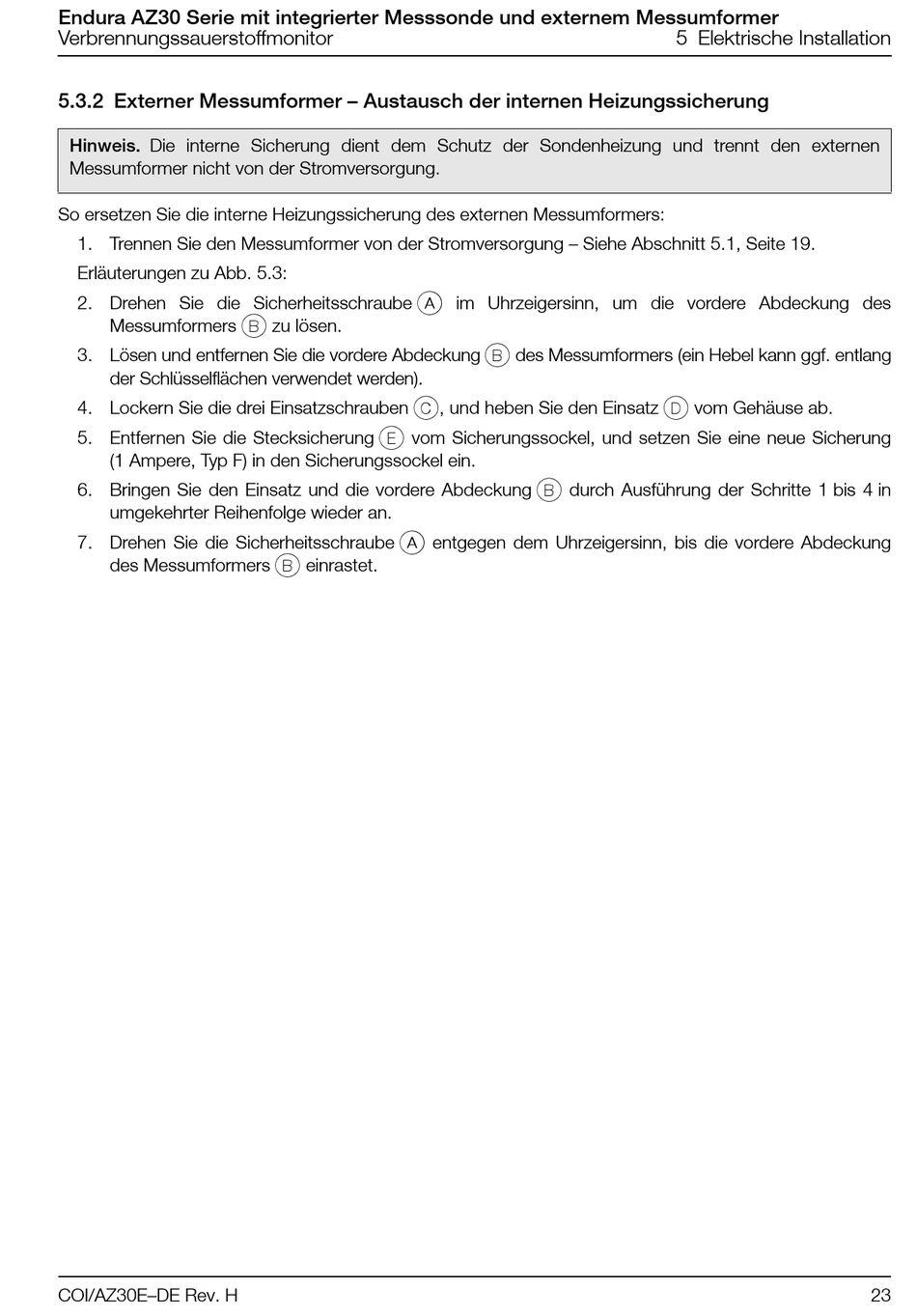

5.3.2 Externer Messumformer – Austausch der internen Heizungssicherung
Hinweis. Die interne Sicherung dient dem Schutz der Sondenheizung und trennt den externen
Messumformer nicht von der Stromversorgung.
So ersetzen Sie die interne Heizungssicherung des externen Messumformers:
1. Trennen Sie den Messumformer von der Stromversorgung – Siehe Abschnitt 5.1, Seite 19.
Erläuterungen zu Abb. 5.3:
2. Drehen Sie die Sicherheitsschraube
Messumformers
3. Lösen und entfernen Sie die vordere Abdeckung
der Schlüsselflächen verwendet werden).
4. Lockern Sie die drei Einsatzschrauben
5. Entfernen Sie die Stecksicherung
(1 Ampere, Typ F) in den Sicherungssockel ein.
6. Bringen Sie den Einsatz und die vordere Abdeckung
umgekehrter Reihenfolge wieder an.
7. Drehen Sie die Sicherheitsschraube
des Messumformers
COI/AZ30E–DE Rev. H
B
zu lösen.
C
E
vom Sicherungssockel, und setzen Sie eine neue Sicherung
A
B
einrastet.
A
im Uhrzeigersinn, um die vordere Abdeckung des
B
des Messumformers (ein Hebel kann ggf. entlang
, und heben Sie den Einsatz
B
durch Ausführung der Schritte 1 bis 4 in
entgegen dem Uhrzeigersinn, bis die vordere Abdeckung
5 Elektrische Installation
D
vom Gehäuse ab.
23
