Endura AZ30 Serie mit integrierter Messsonde und externem Messumformer
Verbrennungssauerstoffmonitor
Erläuterungen zu Abb. 5.5:
4. Schließen Sie das Messsondenkabel an Anschlussstecker
5. Wenn Auto-Kal. montiert ist, schließen Sie Auto-Kal. an Anschlussstecker
Messsondenkabel
Standardanschlüsse
Heizung (Blau)
Heizung (Braun)
SCN (Abschirmung)**
Thermoelement – (Weiß)
Thermoelement + (Grün)
Zelle – (Schwarz)
Zelle + (Rot)
ACJC (Grau)
ACJC (Violett)
*Nummerierte Verbindungen zwischen Messumformer und externem Klemmenkasten des Messumformers
werden bereits im Werk hergestellt.
**Schließen Sie die Abschirmungen an Klemme 3 im externen Klemmenkasten an, wo sie über den
Glättungskondensator geerdet werden. Abschirmungen dürfen nicht an anderer Position direkt mit
der Masse verbunden werden.

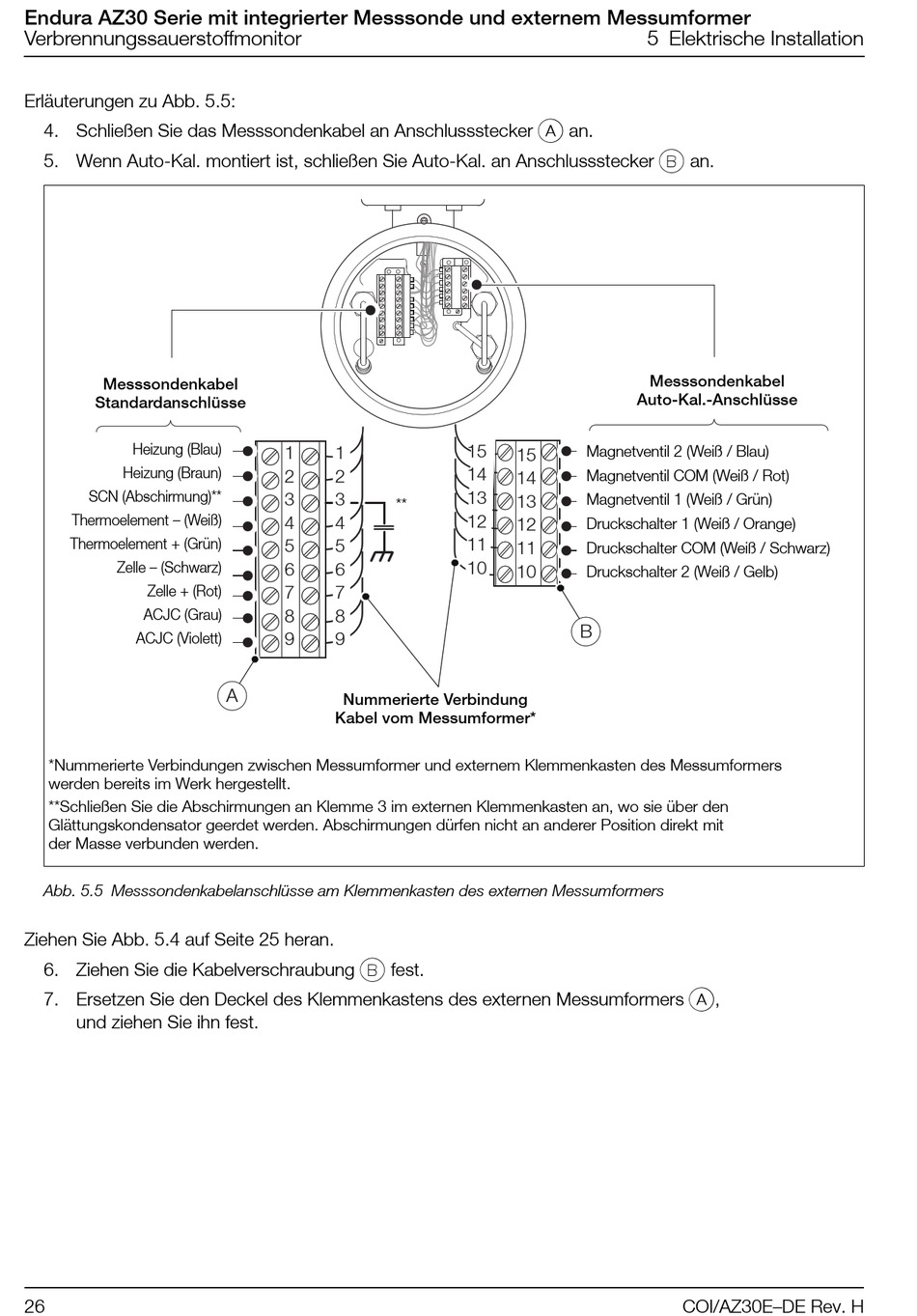

Abb. 5.5 Messsondenkabelanschlüsse am Klemmenkasten des externen Messumformers
Ziehen Sie Abb. 5.4 auf Seite 25 heran.
6. Ziehen Sie die Kabelverschraubung
7. Ersetzen Sie den Deckel des Klemmenkastens des externen Messumformers
und ziehen Sie ihn fest.
26
1
1
2
2
3
3
**
4
4
5
5
6
6
7
7
8
8
9
9
A
Nummerierte Verbindung
Kabel vom Messumformer*
B
fest.
A
an.
Auto-Kal.-Anschlüsse
15
Magnetventil 2 (Weiß / Blau)
15
14
Magnetventil COM (Weiß / Rot)
14
13
Magnetventil 1 (Weiß / Grün)
13
12
Druckschalter 1 (Weiß / Orange)
12
11
11
Druckschalter COM (Weiß / Schwarz)
10
10
Druckschalter 2 (Weiß / Gelb)
B
5 Elektrische Installation
B
an.
Messsondenkabel
A
,
COI/AZ30E–DE Rev. H
