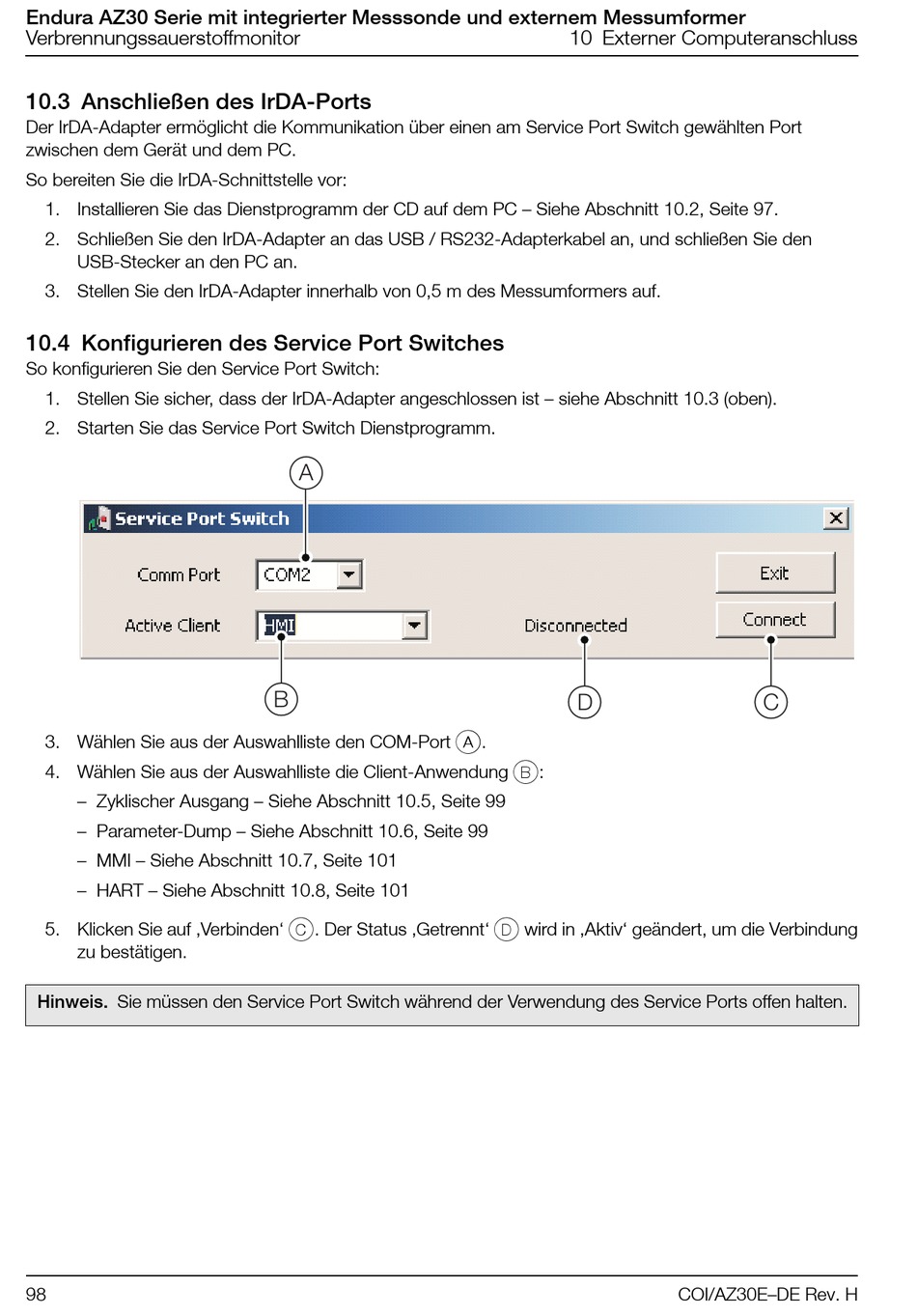

Endura AZ30 Serie mit integrierter Messsonde und externem Messumformer
Verbrennungssauerstoffmonitor
10.3 Anschließen des IrDA-Ports
Der IrDA-Adapter ermöglicht die Kommunikation über einen am Service Port Switch gewählten Port
zwischen dem Gerät und dem PC.
So bereiten Sie die IrDA-Schnittstelle vor:
1. Installieren Sie das Dienstprogramm der CD auf dem PC – Siehe Abschnitt 10.2, Seite 97.
2. Schließen Sie den IrDA-Adapter an das USB / RS232-Adapterkabel an, und schließen Sie den
USB-Stecker an den PC an.
3. Stellen Sie den IrDA-Adapter innerhalb von 0,5 m des Messumformers auf.
10.4 Konfigurieren des Service Port Switches
So konfigurieren Sie den Service Port Switch:
1. Stellen Sie sicher, dass der IrDA-Adapter angeschlossen ist – siehe Abschnitt 10.3 (oben).
2. Starten Sie das Service Port Switch Dienstprogramm.
3. Wählen Sie aus der Auswahlliste den COM-Port
4. Wählen Sie aus der Auswahlliste die Client-Anwendung
– Zyklischer Ausgang – Siehe Abschnitt 10.5, Seite 99
– Parameter-Dump – Siehe Abschnitt 10.6, Seite 99
– MMI – Siehe Abschnitt 10.7, Seite 101
– HART – Siehe Abschnitt 10.8, Seite 101
5. Klicken Sie auf ‚Verbinden'
zu bestätigen.
Hinweis. Sie müssen den Service Port Switch während der Verwendung des Service Ports offen halten.
98
A
B
C
. Der Status ‚Getrennt'
10 Externer Computeranschluss
D
A
.
B
:
D
wird in ‚Aktiv' geändert, um die Verbindung
C
COI/AZ30E–DE Rev. H
