Endura AZ30 Serie mit integrierter Messsonde und externem Messumformer
Verbrennungssauerstoffmonitor
≤265 V AC

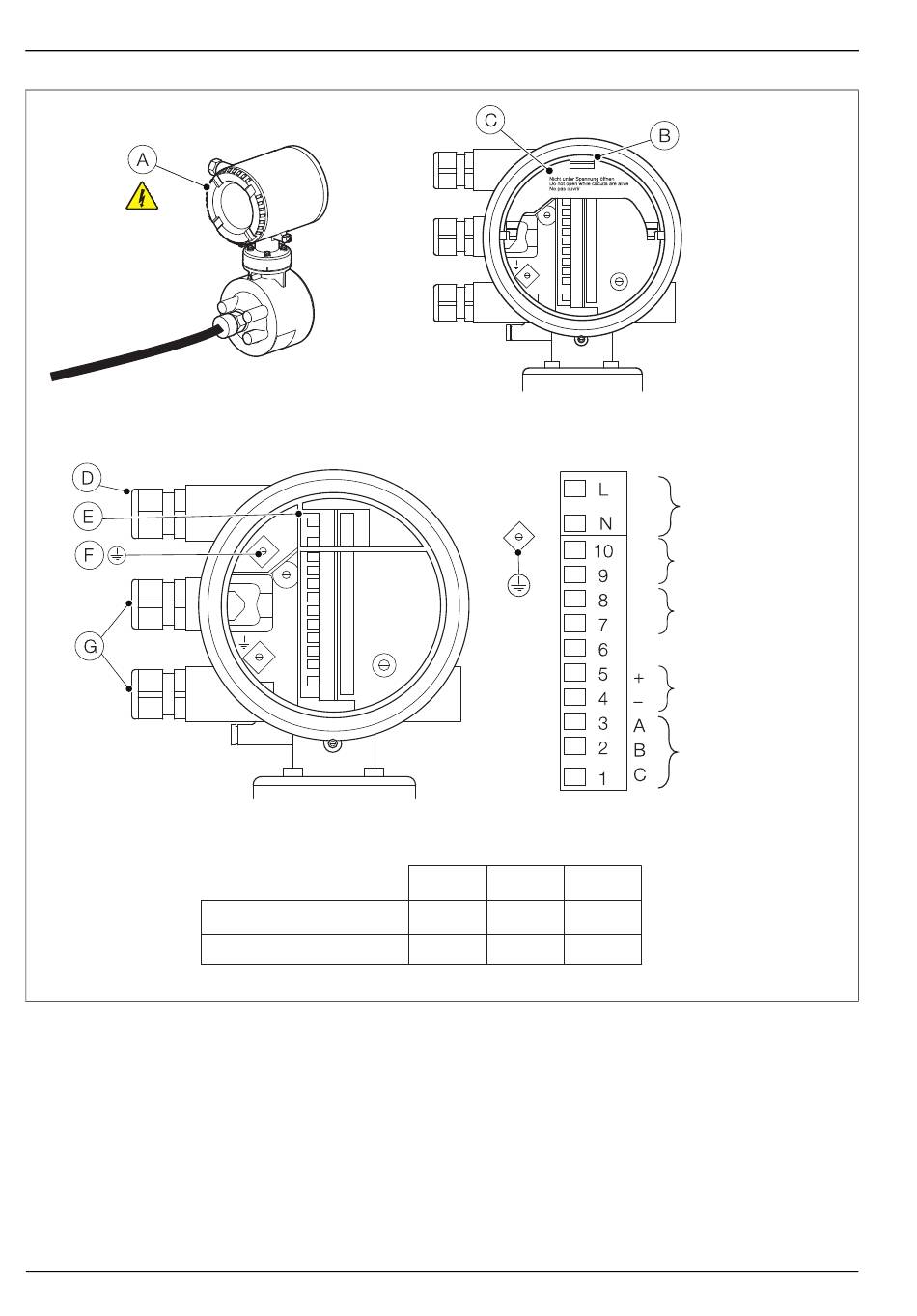

Abb. 5.2 Anschluss der Stromversorgungs- und Ausgangssignalkabel am externen Messumformer
22
**Optionskartenanschlüsse
Analogausgang
Digitaler E/A
Erde
*Siehe Abschnitt 8.2 auf Seite 75 für
Informationen zur HART-Kommunikation
A
B
C
+
–
DIO1
DIO2
COM
5 Elektrische Installation
Netzstrom
NC
Relais 1
C
NC
Relais 2
C
Reserve
Stromausgang 4 bis
20 mA HART*
Optionskarte
Anschlüsse**
COI/AZ30E–DE Rev. H
