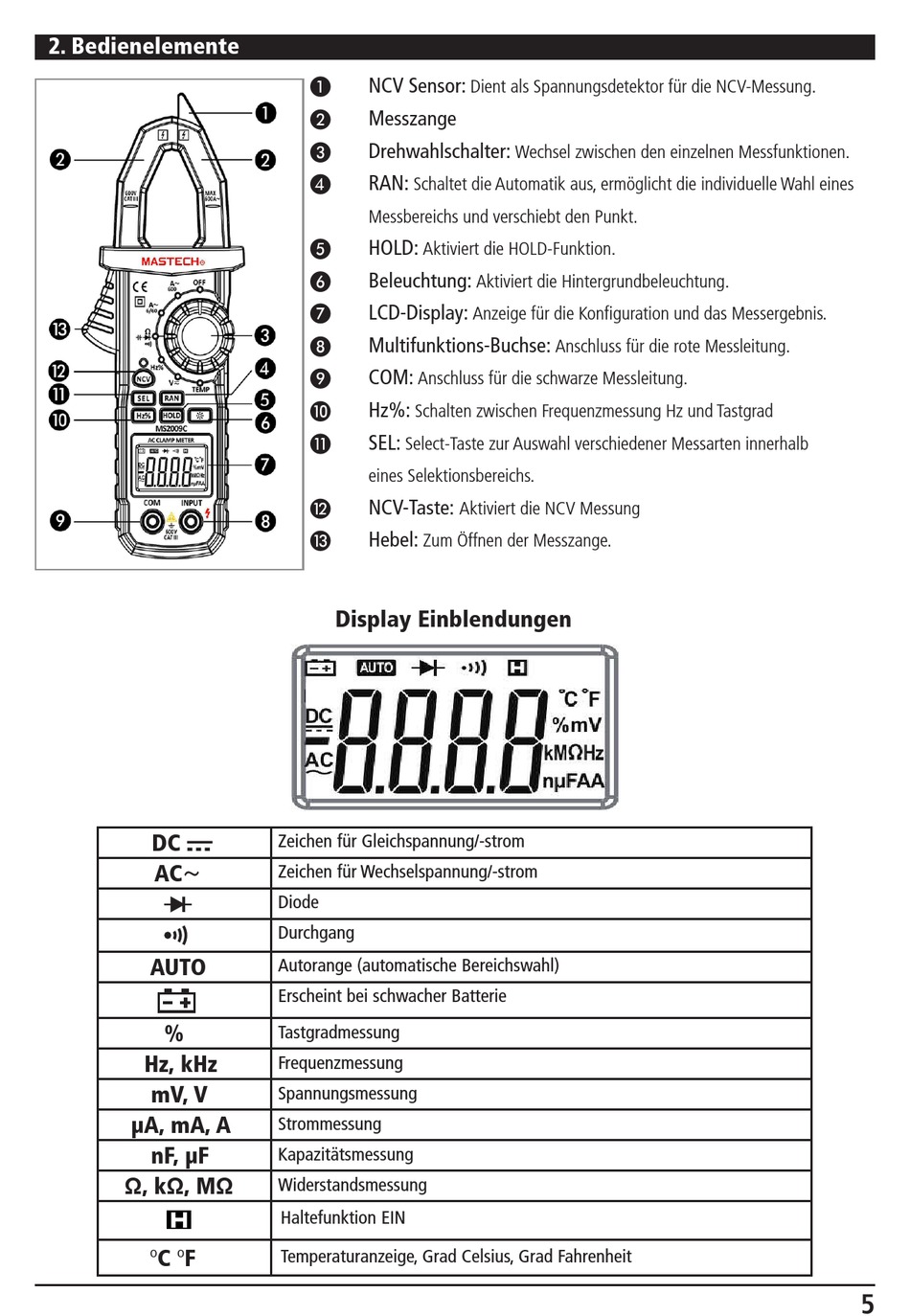

2. Bedienelemente
DC –
---
~
AC
AUTO
%
Hz, kHz
mV, V
μA, mA, A
nF, μF
Ω, kΩ, MΩ
ºC ºF
NCV Sensor:
❶
Messzange
❷
Drehwahlschalter:
❸
RAN:
❹
Schaltet die Automatik aus, ermöglicht die individuelle Wahl eines
Messbereichs und verschiebt den Punkt.
HOLD:
❺
Aktiviert die HOLD-Funktion.
Beleuchtung:
❻
LCD-Display:
Multifunktions-Buchse:
COM:
❾
Anschluss für die schwarze Messleitung.
Hz%:
❿
Schalten zwischen Frequenzmessung Hz und Tastgrad
SEL:
⓫
Select-Taste zur Auswahl verschiedener Messarten innerhalb
eines Selektionsbereichs.
NCV-Taste:
⓬
Hebel:
⓭
Zum Öffnen der Messzange.
Display Einblendungen
Zeichen für Gleichspannung/-strom
Zeichen für Wechselspannung/-strom
Diode
Durchgang
Autorange (automatische Bereichswahl)
Erscheint bei schwacher Batterie
Tastgradmessung
Frequenzmessung
Spannungsmessung
Strommessung
Kapazitätsmessung
Widerstandsmessung
Haltefunktion EIN
Temperaturanzeige, Grad Celsius, Grad Fahrenheit
Dient als Spannungsdetektor für die NCV-Messung.
Wechsel zwischen den einzelnen Messfunktionen.
Aktiviert die Hintergrundbeleuchtung.
Anzeige für die Konfiguration und das Messergebnis.
Anschluss für die rote Messleitung.
Aktiviert die NCV Messung
5
