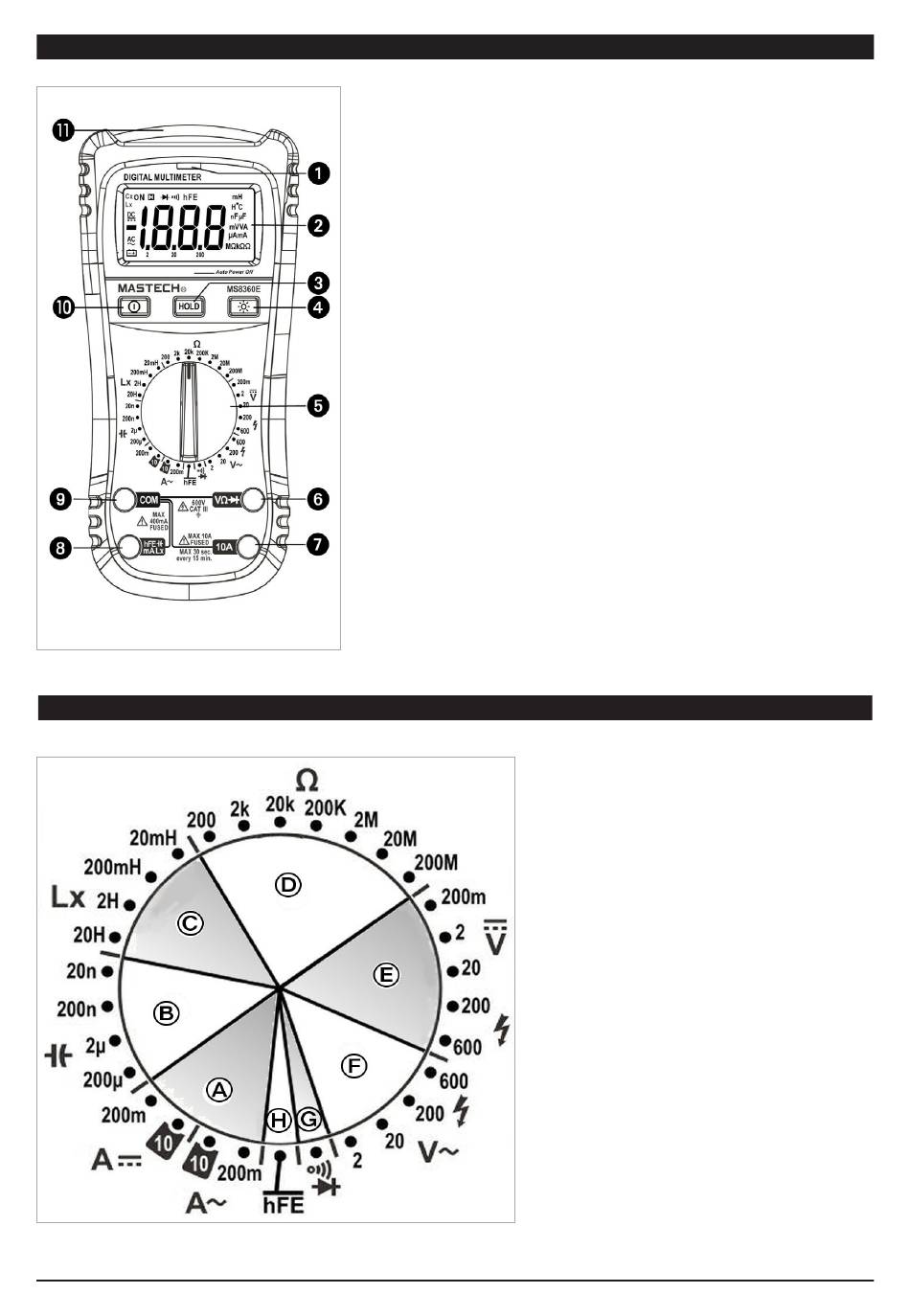

2. Bedienelemente

Messbereiche am Drehschalter

❶ NCV-LED:
Indikator-LED, die bei Erkennung einer Spannung bei einer
NCV-Messung blinkt.
❷ LC-Display:
Aktuelle Anzeige für die Konfiguration und das Mess-
ergebnis.
❸ Hold:
Hold-Funktion wird aktiviert.
❹ Beleuchtungstaste:
❺ Drehwahlschalter:
funktionen.
❻ Multifunktionsbuchse:
Widerstands- und Dioden-Messungen.
❼ 10 A-Buchse:
Eingangsbuchse für Messungen bis 10 Ampere.
❽ Multifunktionsbuchse:
und für Transistor-, Induktivitäts- und Kondensatormessungen.
➒ COM-Buchse:
Referenzbuchse für alle Messungen.
❿ Ein/Aus
Taste zum Ein- und Ausschalten des Messgeräts.
⓫ NCV-Sensor:
Dient als Spannungsdetektor für die NCV-Messung.
Display-Hintergrundbeleuchtung wird aktiviert.
Wechselt zwischen der einzelnen Mess-
Eingangsbuchse für Spannungs-,
Eingangsbuchse für Messungen bis 200 mA
A:
Stomstärke bei Gleichstrom, Wechselstrom
B:
Kapazität
C:
Induktion
D:
Widerstand
E:
Spannung, Gleichstrom
F:
Spannung, Wechselstrom
G:
Durchgang
H:
Transistor
