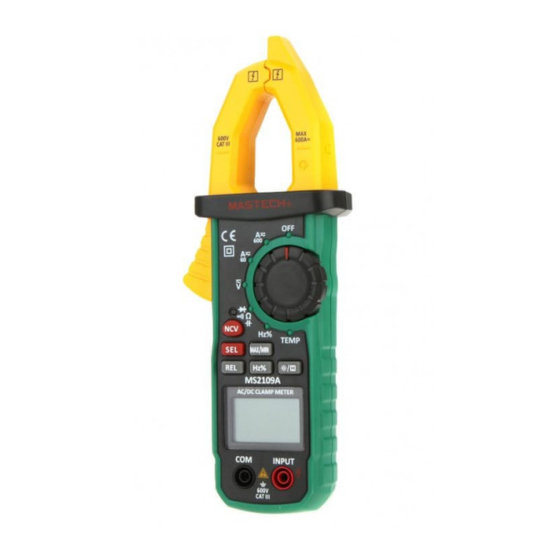

Universal-Zangenmultimeter MS2109A
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Sicherheitshinweise
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des-
halb diese Bedienungsanleitung zum Nachlesen auf!
• Benutzen Sie das Zangenmultimeter nicht weiter, wenn es beschädigt ist.
• Versichern Sie sich vor jeder Messung, dass die Messspitzen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall
Messungen durch, wenn die schützende Isolierung oder sonstige Teile beschädigt sind.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallen gelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
• Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten.
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
Best.Nr. 830 690
Betriebsanleitung
Stand 07.12.2015, aru
!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS2109A
Inhaltszusammenfassung für Mastech MS2109A
- Seite 1 Universal-Zangenmultimeter MS2109A Best.Nr. 830 690 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. Betriebsanleitung Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des- halb diese Bedienungsanleitung zum Nachlesen auf! •...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Multimeter eignet sich für folgende Messungen: • Wechselstrom: 60/600 A (±2,5 % +6) • Gleichstrom: 60/600 A (±3,0 % +6) • Wechselspannung: 6/60 V (±0,8 % +3), 600 V (±1,0 % +4) • Gleichspannung: 600 mV/6/60/600 V (±0,7 % +2) •... -
Seite 3: Maximale Transientenspannung
Maximale Transientenspannung Spannung: CAT I CAT II CAT III CAT IV Außenleiter-Erde 300 V 1500 V 2500 V 4000 V 6000 V 600 V 2500 V 4000 V 6000 V 8000 V 1000 V 4000 V 6000 V 8000 V 12000 V Bedienelemente ⓭... -
Seite 4: Display Einblendungen
Display Einblendungen Wechsel-/Gleichstrom, Wechsel-/Gleichspannung Dioden- und Durchgangsprüfugung AUTO Automatische Messbereichswahl Maximalwert-Messung ist aktiv Minimalwert-Messung ist aktiv Relativwert-Messung ist aktiv Automatische Abschaltung ist aktiv Batterieleer-Anzeige Holdfunktion ist aktiv Tastgradmessung ist aktiv mV, V Spannung (Millivolt, Volt ) Strom (Ampere) Kapazität (Nanofarad, Mikrofarad) Ω, kΩ, MΩ... -
Seite 5: Gleich-/ Wechselspannungsmessung
Gleich-/ Wechselspannungsmessung Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Spannungs- messungen durchzuführen, wenn die Spannung über 600 V liegt. • Drehen Sie den Drehwahlschalter ⓬ in den V-/~ Bereich. Wählen Sie mit der SEL-Taste ❹ "DC" oder "AC" aus. •... -
Seite 6: Widerstandsmessung
Widerstandsmessung Achtung: Messen Sie keine unter Spannung stehenden Widerstände! • Stellen Sie den Drehwahlschalter ⓬ auf den Ω-Bereich. Verbinden Sie die rote Messleitung mit der INPUT-Buchse ❽ und die • schwarze Messleitung mit der COM-Buchse ❼. • Verbinden Sie die Messleitungen parallel mit dem zu messenden Widerstand (siehe Skizze). -
Seite 7: Frequenz/Tastgrad Messen
Frequenz/Tastgrad messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Frequenz- messungen durchzuführen, wenn die Spannung über 600 V~ liegt. Frequenz-/Tastgradmessung Drehen Sie den Drehwahlschalter ⓬ auf Hz%. • • Stecken Sie die schwarze Messleitung in die COM- ❼ und die rote Messlei- tung in die INPUT-Eingangsbuchse ❽. -
Seite 8: Kapazität Messen
Kapazität messen Schalten Sie den Strom für das zu prüfende Gerät aus und entladen Sie alle Kondensatoren. Versuchen Sie keine Kondensatoren mit einer Kapazität von über 4000 μF zu messen. Drehen Sie den Drehwahlschalter ❽ in den • -Bereich und drücken Sie die SEL-Taste ❷... -
Seite 9: Temperatur Messen
Temperatur messen Der mitgelieferter Temperaturfühler ist für Temperaturen von -20 °C bis +400 °C geeignet. • Drehen Sie den Drehwahlschalter ⓬ in den TEMP-Bereich. • Nehmen Sie den mitgelieferten Temperaturfühler und schließen Sie ihn an die COM-❼ und an die INPUT-Eingangs- buchse ❽... -
Seite 10: Wartung Und Reinigung
Wartung und Reinigung Jegliche Reparatur oder Wartung, die nicht in dieser Bedienungsanleitung behandelt wird, sollte nur von Fachkräften vorgenommen werden. Einlegen/Wechseln der Batterie: AUTO M AX • Wenn im Display ❻ das -Symbol erscheint ist die eingelegte Batterie schwach und sollte erneuert werden um falsche Messergebnisse zu vermeiden. -
Seite 11: Gleichspannung (Dc)
Technische Daten (Messbereiche) Wechselstrom (AC) Messbereich Auflösung Genauigkeit 60 A 0,01 A ± (2,5 % + 6 Digits) 600 A 0,1 A • Maximaler Eingangsstrom: 600 A • Frequenzbereich: 40...400 Hz Gleichstrom (DC) Messbereich Auflösung Genauigkeit 60 A 0,01 A ±... - Seite 12 Frequenz Frequenzmessung im Ampere Messbereich: Messbereich Auflösung Genauigkeit 99,99 Hz 0,01 kHz ± (1,5 % + 5 Digits) 999,9 Hz 0,1 kHz • Messbereich: 40 Hz bis 1 kHz • Maximaler Eingangsstrom: 600 A (RMS) • Das Eingangssignal muss für dieses Messverfahren mindestens 6 A (RMS) betragen. •...
-
Seite 13: Kapazität
Tastgrad Messbereich Auflösung Genauigkeit 0,1 % bis 99,9 % 0,1 % ± (3,0 % + 5 Digits) Tastgrad-Messung im Ampere Messbereich (Messzange): • Frequenzbereich: 40 Hz bis 1 kHz • Maximaler Eingangsstrom: 600 A (RMS) • Der Eingangsstrom muss für dieses Messverfahren mindestens 6 A (RMS) betragen. •... -
Seite 14: Technische Daten (Allgemein)
Betriebs-Temperatur: 18...28 °C • Lager-Temperatur: -10...+50 °C • Maße (LxBxH): 218x78x35 mm Lieferumfang • Zangenmultimeter MASTECH MS2109A • Tasche • Messleitungen • Temperaturfühler • Anleitung Symbolerklärung Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
