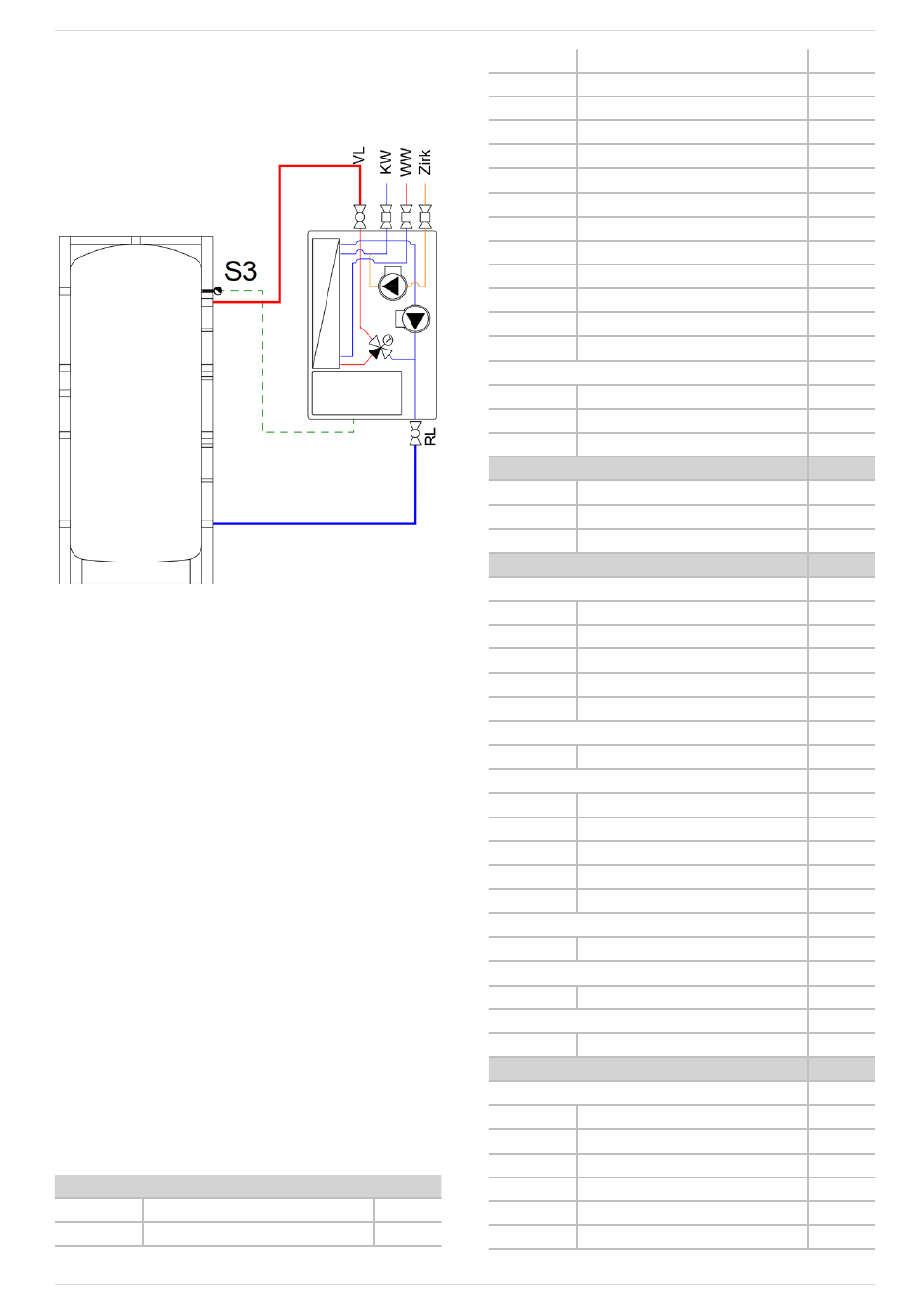

Speicher-Bezugsfühler: Funktion, Positionierung
Der Einbau des Fühlers S3 ist empfohlen, wenn ein
Frischwassermodul mit Zirkulation verwendet wird,
bzw. bei Verwendung einer Wärmepumpe.
Funktion: Der Fühler dient zur Ermittlung der im Spei-
cher verfügbaren Maximaltemperatur. Die Regelung
reduziert die Warmwasser-Solltemperatur am FWM,
wenn diese aufgrund zu niedriger Spei-
chertemperatur (erforderl. Differenz 5K) nicht erreicht
werden kann.
Vorteil: es erfolgt keine unnötige Durchmischung der
Speicher-Schichtung.
Beispiel: Warmwasser-Solltemperatur an der Zapf-
stelle = 65°C; im Speicher verfügbare max. Tem-
peratur = 55°C; d.h. die tats. Warmwasser-
Temperatur an der Zapfstelle wird auf 50°C geregelt.
6.6 Einstellungen in der Regelung
Wissenswerte Parameter
– max2 aus: Die Zirkulationspumpe stoppt, wenn
am Zirkulationsfühler diese Temperatur erreicht
wird.
– max2 ein: Die Zirkulationspumpe startet, wenn
am Zirkulationsfühler diese Temperatur erreicht
wird.
– Sollwert SWA: Auf diese Solltemperatur wird am
Warmwasser-Ausgang des Frischwassermoduls
hingeregelt.
PAR - Grundparameter
Geräteversion
PR - Programm
Montageanleitung FWMeco und FWMkonvent
Ausgangseinstellung
SENSOR - Sensortype
ANLGSF - Anlagenschutzfunktion
KUET1
KUET2
FROST1
FROST2
KUEHLF
ABS
STARTF - Startfunktion
STF1
640
2 Sicherheitshinweise
AK - Auskreuzen
max1 aus
max1 ein
max2 aus
max2 ein
min1 ein
min1 aus
min2 ein
min2 aus
diff1 ein
diff1 aus
diff2 ein
diff2 aus
Ausgang 1
Ausgang 2
Ausgang 3
Fühler S5
Mittelwert MW5
Fühler S6
ON/OFF
Kollektorsensor KOLL
Ausgänge AG
Abschalttemp. max
Einschalttemp. max
ON/OFF
ON/OFF
Kollektorsensor KOLL
Ausgänge AG
Einschalttemp. min
Abschalttemp. min
ON/OFF
ONN/OFF
ON/OFF
ON/OFF
Kollektorsensor KOLL
Strahlungssensor GBS
Strahlungswert STW
Überwachte Ausgänge AG
Ausgänge Spülen ASP
OFF
90°C
85°C
58°C
55°C
25°C
20°C
40°C
35°C
6K
4K
5K
3K
Auto
Auto
Auto
0,1s
DIG
ON
1
3
130°C
110°C
OFF
OFF
°C
°C
OFF
OFF
OFF
ON
1
--
150W
3
3
25
