5.3.2 Zirkulations-Anschlussset
Zirkulationspumpe (230 Volt), Sicherheitsventil 8
n
bar, Edelstahlverrohrung, Spüleinrichtung.
Anschluss Zirkulationsleitung: Kolbenventil mit 1"
n
AG flachdichtend, mit halber Verschraubung auf
R 3/4" AG.
Art.Nr. 118685: mit Pumpe Wilo Star Z Nova A,
n
max. Förderhöhe 0,8 mWS; Rückschlagventil in
Pumpe integriert.
Art.Nr. 118690: mit Pumpe Wilo Yonos Para Z,
n
max. Förderhöhe 0,5 – 7 mWS; Einlege-Rück-
schlagventil

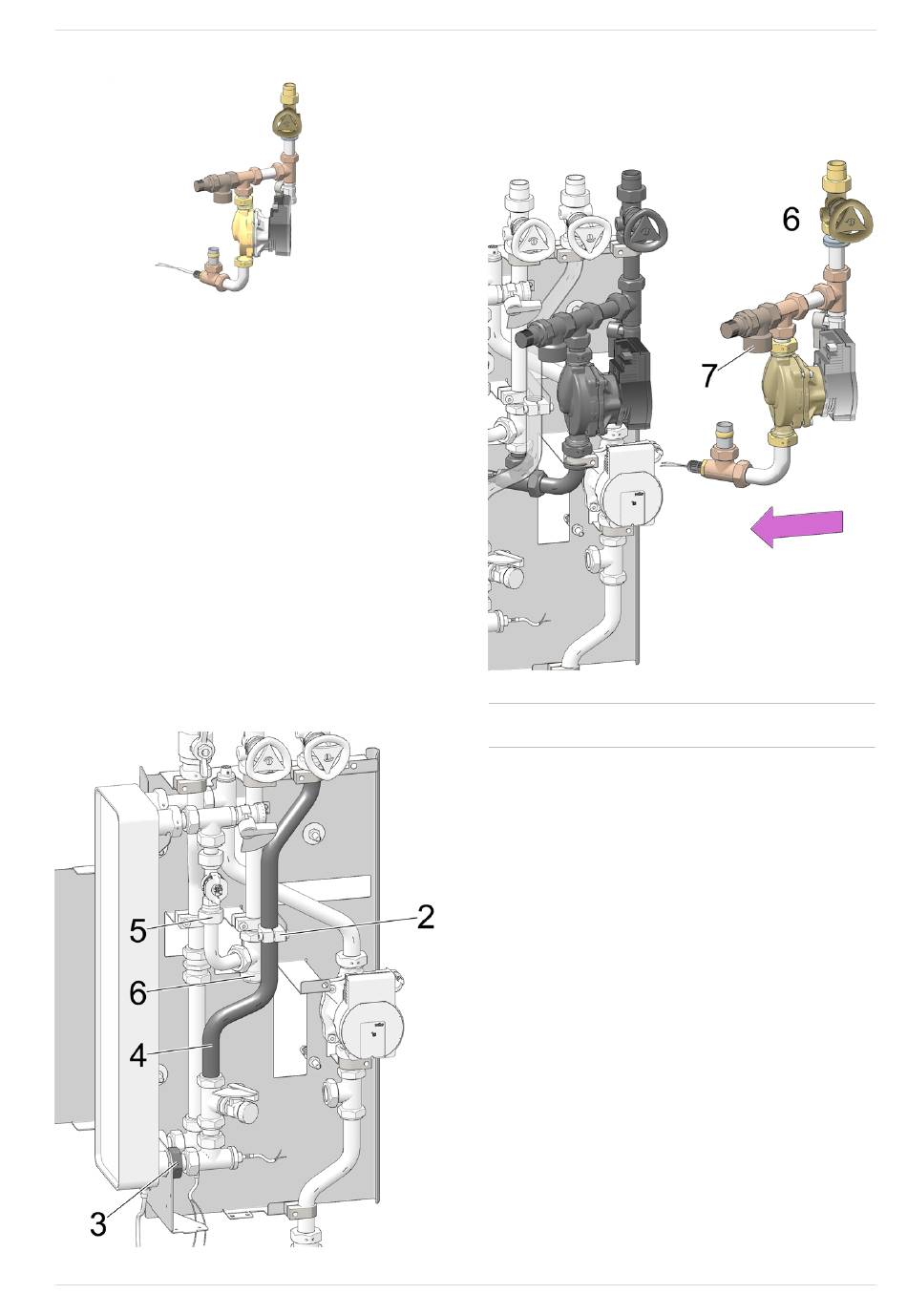

Zirkulations-Anschlussset montieren
► Rohrschelle
2
lösen.
► Überwurfmutter
3
(Warmwasser-Leitung) entfernen.
► Die Überwurfmutter
digungen am Sensor zu vermeiden).
► Den Verschlussstopfen
fernen.
Montageanleitung FWMeco und FWMkonvent
lösen und das Rohrstück
5
lockern (um Beschä-
6
beim T-Fitting ent-
Abb. 2-11
► Das Zirkulations-Anschlussset
► Die Abblaseleitung
anschließen (Einmündung in den Abfluss muss
sichtbar ausgeführt werden).
► Die Warmwasser-Leitung wieder montieren.
4
i
Weitere Informationen und rechtliche Vor-
gaben zur Zirkulation
2 Sicherheitshinweise
6
montieren.
7
des Sicherheitsventils
Abb. 2-12
> 31
11
