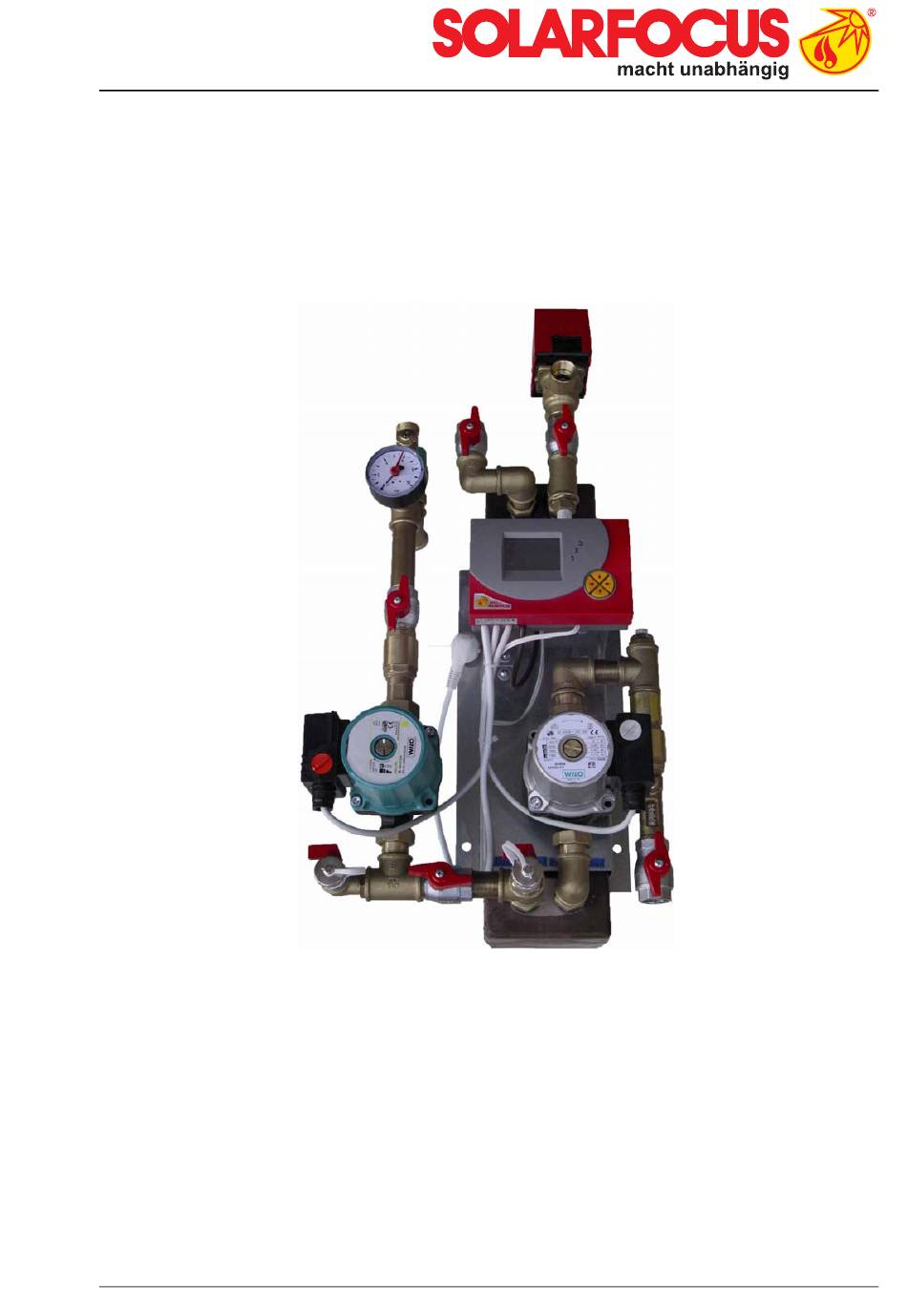

Bedienungs- und Montageanleitung
Zwei-Zonen-Solar-Schichtlademodul SLM 20 bis SLM 130
mit Zweikreisregelung MKS-2
Art.Nr. 119121, 119122, 119123, 119124, 119125, 119126 Zwei-Zonen Solar-Schichtlademodul
Zur optimalen Beladung des Pufferspeichers in zwei Ebenen.
Komplett mit Regelung (230 VAC), Sensoren, Motorumschaltventil, großzügig
dimensionierten Edelstahl-Plattenwärmetauscher und Primärpumpe (drehzahlregelbar). Sekundärpumpe
auf Montageplatte installiert, elektrisch verdrahtet.
Primär: Spül-Befüllhahn, Rückschlagventil, Sicherheitsgruppe 6 bar,
Anschlüsse für ADG, beide Kreise manuell über Abgleichventil regulierbar.
Max. Betriebsdruck 6 bar.
Betriebstemperatur max. 95 °C, min. 2 °C.
119121-119126_Bedienung und Montage_DE.doc
Version: 01/2010
Werbung
Verwandte Anleitungen für SOLARFOCUS SLM 20
Inhaltszusammenfassung für SOLARFOCUS SLM 20
- Seite 1 Bedienungs- und Montageanleitung Zwei-Zonen-Solar-Schichtlademodul SLM 20 bis SLM 130 mit Zweikreisregelung MKS-2 Art.Nr. 119121, 119122, 119123, 119124, 119125, 119126 Zwei-Zonen Solar-Schichtlademodul Zur optimalen Beladung des Pufferspeichers in zwei Ebenen. Komplett mit Regelung (230 VAC), Sensoren, Motorumschaltventil, großzügig dimensionierten Edelstahl-Plattenwärmetauscher und Primärpumpe (drehzahlregelbar). Sekundärpumpe auf Montageplatte installiert, elektrisch verdrahtet.
- Seite 2 FN: 281755x Copyright © SOLARFOCUS GmbH Alle Rechte vorbehalten. Jede Art der Vervielfältigung, auch nur auszugsweise, bedarf ausdrücklich der Genehmigung durch SOLARFOCUS GmbH. Aktualisierung Durch stetige Weiterentwicklung können Abbildungen, Funktionen und technische Daten geringfügig abweichen. Inhaltsverzeichnis Aufbau Zwei-Zonen-Solar-Schichtlademodul Allgemeines Sicherheitshinweise Sicherheit.............................
- Seite 3 SOLARFOCUS GmbH Haftung Anlagenbeispiele Zwei-Zonen-Solar-Schichtlademodul Fehlersuche Tabelle der Einstellungen für Zwei-Zonen-Solar-Schichtlademodul mit/ohne Wärmemengenzähler 16.1 Programmnummer 144: ......................16 16.2 Programmnummer 49: .......................17 119121-119126_Bedienung und Montage_DE.doc...
- Seite 4 SOLARFOCUS GmbH 119121-119126_Bedienung und Montage_DE.doc...
- Seite 5 SOLARFOCUS GmbH 1 Aufbau Zwei-Zonen-Solar-Schichtlademodul 119121-119126_Bedienung und Montage_DE.doc...
- Seite 6 SOLARFOCUS GmbH 2 Allgemeines Sehr geehrter Kunde! Sie haben sich für ein Zwei-Zonen-Solar-Schichtlademodul aus unserem Hause entschieden. Dafür bedanken wir uns recht herzlich. Anbei finden Sie alle wichtigen Hinweise für die richtige Montage und Bedienung: Die Befüllung, Montage, der elektrische Anschluss und die Inbetriebnahme darf nur von Fachfirmen erfolgen.
- Seite 7 SOLARFOCUS GmbH Die Angaben der Bedienungsanleitung sind vollständig und uneingeschränkt zu befolgen! Der Betreiber hat darüber hinaus sicherzustellen, dass • in einer Gefährdungsbeurteilung weitere Gefahren ermittelt werden, die sich durch die speziellen Arbeitsbedienungen am Einsatzort des Moduls ergeben. • in einer Betriebsanweisung alle weiteren Arbeits- und Sicherheitshinweise festgelegt werden, die aus der Gefährdungsbeurteilung der Arbeitsplätze am Modul resultieren.
- Seite 8 SOLARFOCUS GmbH 3.7.1 Gefahren die vom Modul ausgehen können Das Gerät wurde einer Gefährdungsanalyse unterzogen. Die daraus aufbauende Konstruktion und Ausführung des Gerätes entspricht dem heutigen Stand der Technik. Dennoch bleiben Restrisiken bestehen! • WARNUNG! Verletzungsgefahr! Gefahr durch Herausspritzen von Flüssigkeiten mit hoher Temperatur und unter hohem Druck. Bei allen Arbeiten am Modul persönliche Schutzausrüstung tragen!
- Seite 9 SOLARFOCUS GmbH Bei der Personenauswahl müssen in Bezug auf das Mindestalter die Jugendarbeitsschutzvorschriften des jeweiligen Landes und ggf. darauf gründende berufsspezifische Vorschriften beachtet werden. Nichtautorisierte Personen, wie Besucher etc., dürfen nicht mit dem Modul in Berührung kommen. Sie müssen einen angemessenen Sicherheitsabstand einhalten.
- Seite 10 Normen dimensioniert werden. Schmutzfänger sollten vor der ersten Inbetriebnahme gereinigt werden. Puffer Puffer Solar Solar Modul Leistung Kollektorfläche oben/mitte Rücklauf Vorlauf Rücklauf SLM 20 bis 10 kW bis 20 m² 3/4" IG 3/4" IG 3/4" IG 3/4" AG SLM 40 bis 20 kW bis 40 m² 3/4" IG 3/4" IG 3/4"...
- Seite 11 SOLARFOCUS GmbH Pufferseite: Die Befüllung der Pufferseite darf ausschließlich mit aufbereitetem Heizungswasser entsprechend den geltenden Normen erfolgen - NICHT MIT TRINKWASSER! VERKALKUNGSGEFAHR! Hierfür werden zuerst die Kugelhähne der Austritte geöffnet und bei anstehendem Druck darauf folgend die Eintrittskugelhähne. Das Öffnen der Eintrittskugelhähne muss langsam erfolgen, damit ist gewährleistet, dass beim Befüllen keine Druckschläge auftreten können.
- Seite 12 SOLARFOCUS GmbH 12 Garantie Auf das Modul und seine Komponenten gewährt der Hersteller eine Garantie von 2 Jahren. Voraussetzung dafür ist eine bestimmungsgemäße Installation und Verwendung des Moduls. Bei Schäden im Garantiezeitraum ist der Hersteller unverzüglich zu informieren und die weitere Vorgangsweise zu besprechen.
- Seite 13 SOLARFOCUS GmbH 14 Anlagenbeispiele 119121-119126_Bedienung und Montage_DE.doc...
- Seite 14 SOLARFOCUS GmbH 119121-119126_Bedienung und Montage_DE.doc...
- Seite 15 SOLARFOCUS GmbH 15 Zwei-Zonen-Solar-Schichtlademodul Fehlersuche Bitte um Kontrolle von: • Heizungsdruck min. 1,5 bar • Solardruck min. 2,5 bar • Luft in der Anlage Solar/Heizungsseitig • Versorgungsspannung 230 Volt • Schmutzfänger im Heizungswasser eingebaut und gereinigt • Alle Absperrungen sind geöffnet •...
- Seite 16 SOLARFOCUS GmbH 16 Tabelle der Einstellungen für Zwei-Zonen-Solar- Schichtlademodul mit/ohne Wärmemengenzähler Sollte es zu einem unerwarteten Ausfall der Steuerung kommen, muss bei der Inbetriebnahme die gesamte Einstellung wiederholt werden. In einem solchen Fall sind Probleme vermeidbar, wenn alle Einstellwerte der nachfolgenden Tabelle eingetragen sind. Bei Rückfragen muss diese Tabelle unbedingt angegeben werden.
- Seite 17 SOLARFOCUS GmbH 16.2 Programmnummer 49: Grundfunktionen: Programmschema .._48_ Programmnummer.._49_ Grundparameter PAR: Auskreuzen AK ...._off_ max1 aus ......_95_°C max1 ein...._90_°C max2 aus ......_95_°C max2 ein...._90_°C min1 ein ......_25_°C min1 aus...._20_°C diff1 ein ......__8__ K diff1 aus.....
- Seite 18 SOLARFOCUS GmbH SOLARFOCUS GmbH A-4451 St. Ulrich bei Steyr ● Werkstraße 1 Tel.: 0043 7252 500 02 – 0 ● Fax: 0043 7252 500 02 – 10 e-mail:office@solarfocus.at ● www.solarfocus.at 119121-119126_Bedienung und Montage_DE.doc...
