2 Sicherheitshinweise
konvent
5.4 FWM
50
Funktionsbauteile
konvent

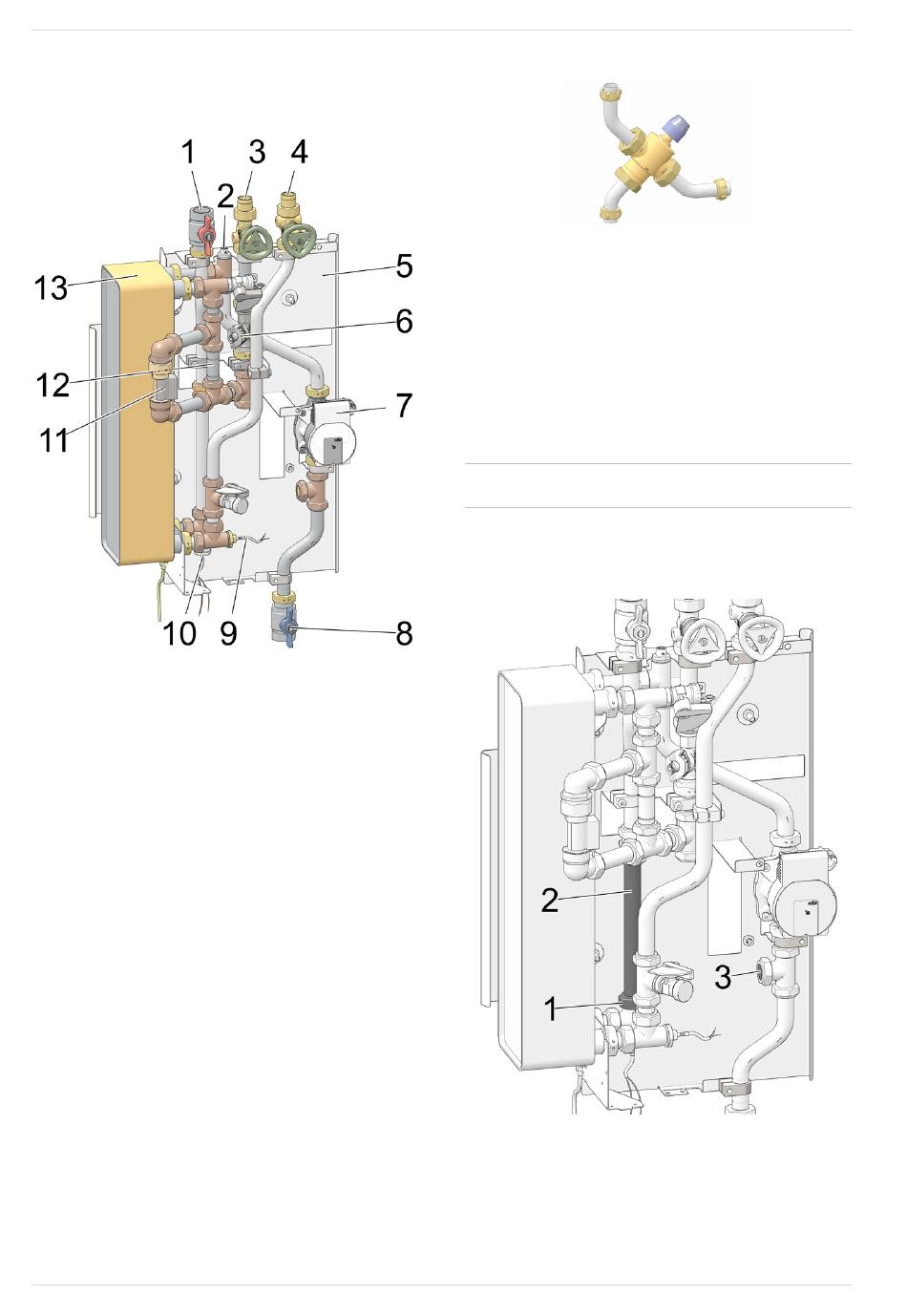

Abb. 2-13: FWM
1
Puffer-Vorlauf
2
Entlüftungsventil
3
Kaltwasser-Eintritt
4
Warmwasser-Austritt
5
Montageplatte
6
Vortex-Durchflusssensor (Fa. Huba Control)
7
Umwälzpumpe
8
Puffer-Rücklauf (Einlege-Rückschlagventil
integriert)
9
Warmwasserfühler (ultraschneller Sensor
PT1000)
10 Temperaturfühler für Wärmetauscher-Eintritt
pufferseitig
11 Strömungsschalter
12 Bypass-Leitung
13 Plattenwärmetauscher
12
50 in der Basisausstattung
5.4.1 Vormischventil
Das thermostatische Vormischventil sorgt für eine
n
konstante Zulauftemperatur zum Frisch-
wassermodul und kann direkt in das FWM inte-
griert werden.
Regelbereich am Mischwasser-Ausgang: 20 –
n
70°C (eine Umdrehung des Regelknopfes ent-
spricht einer Temperaturänderung von 5°C).
Art.Nr. 18087
n
Vormischventil montieren
ACHTUNG - Beachten Sie die Hinweise zur
!
Montage des Vormischventiles
► Überwurfmutter
1
► Rohr
2
durch Lösen der beiden Klemmring-Ver-
schraubungen entfernen.
► Verschlussstopfen
Montageanleitung FWMeco und FWMkonvent
> 31
lösen.
3
entfernen.
Abb. 2-14
