2 Sicherheitshinweise
konvent
6.4 FWM
50
Funktionsbauteile
konvent

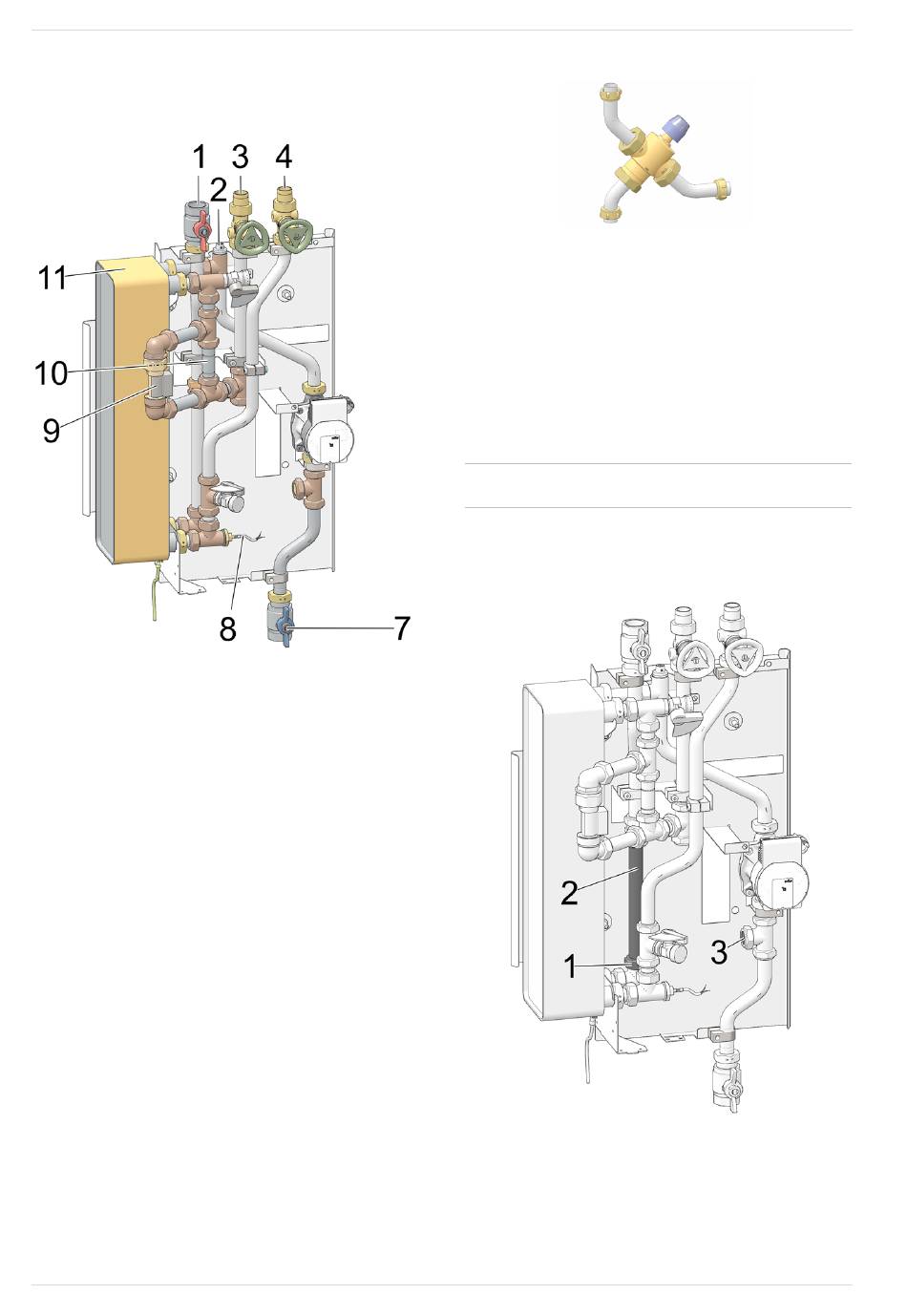

Abb. 2-27: FWM
1
Puffer-Vorlauf
2
Entlüftungsventil
3
Kaltwasser-Eintritt
4
Warmwasser-Austritt
5
Montageplatte
6
Umwälzpumpe
7
Puffer-Rücklauf (Einlege-Rückschlagventil
integriert)
8
Warmwasserfühler (ultraschneller Sensor
PT1000)
9
Strömungsschalter
10 Bypass-Leitung
11 Plattenwärmetauscher
22
in der Basisausstattung
6.4.1 Vormischventil
Das thermostatische Vormischventil sorgt für eine
n
konstante Zulauftemperatur zum Frisch-
wassermodul und kann direkt in das FWM inte-
griert werden.
Regelbereich am Mischwasser-Ausgang: 20 –
n
70°C (eine Umdrehung des Regelknopfes ent-
spricht einer Temperaturänderung von 5°C).
Art.Nr. 18087
n
Vormischventil montieren
ACHTUNG - Beachten Sie die Hinweise zur
!
Montage des Vormischventiles
► Überwurfmutter
1
► Rohr
2
durch Lösen der beiden Klemmring-Ver-
schraubungen entfernen.
► Verschlussstopfen
Montageanleitung FWMeco und FWMkonvent
> 31
lösen.
3
entfernen.
Abb. 2-28
