Schindelmesser
Bestell-Nr. F100 2861
3
5
1
Ac htun g ! Bei Verwendung des Schin-
delmessers darf kein astiges oder ver-
wachsenes Holz gespalten werden, da das
Schindelmesser ansonsten beschädigt
wird.
Um mit dem Schindelmesser arbeiten zu
können sind folgende Schritte durchzu-
führen:
1. Das Führungsrohr (1) ganz ausfahren
und die Maschine abschalten.
2. Die Kunststoffabdeckung (2) des Füh-
rungsrohres abnehmen
3. Die Sechskantmutter (3) der Klemm-
einheit lösen.
2
4
6

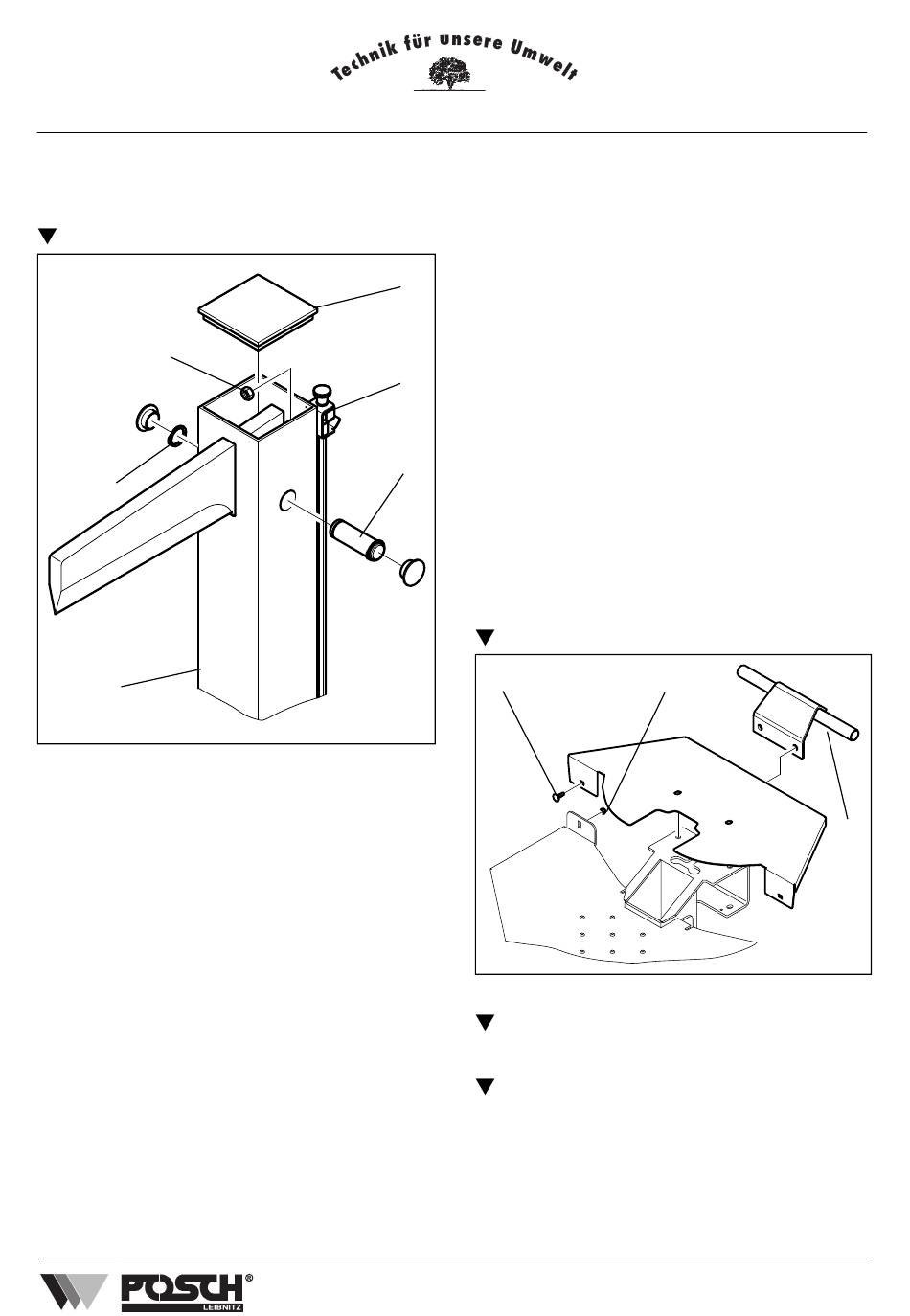

Abbildung 9 - Schindelmesser
4. Die Klemmeinheit (4) vom Führungs-
rohr wegdrücken.
5. Den Sicherungsring (5) vom Zylinder-
bolzen (6) lösen und den Zylinderbolzen
herausschlagen.
6. Das Führungsrohr herausziehen und
das Schindelmesserführungsrohr einset-
zen.
7. Die Maschine in umgekehrter Reihen-
folge wieder zusammenbauen.
Montage des
Auflagetisches
Bestell-Nr. F000 1416
1
Als Zusatzausrüstung ist ein Spalt-
tisch erhältlich:
Verschrauben Sie den Auflagetisch
mit den Torbandschrauben (1) und den
selbstsi.
Sechskantmuttern
Gestell.
Zusatzausrüstung
2
Abbildung 10 - Auflagetisch
(2)
