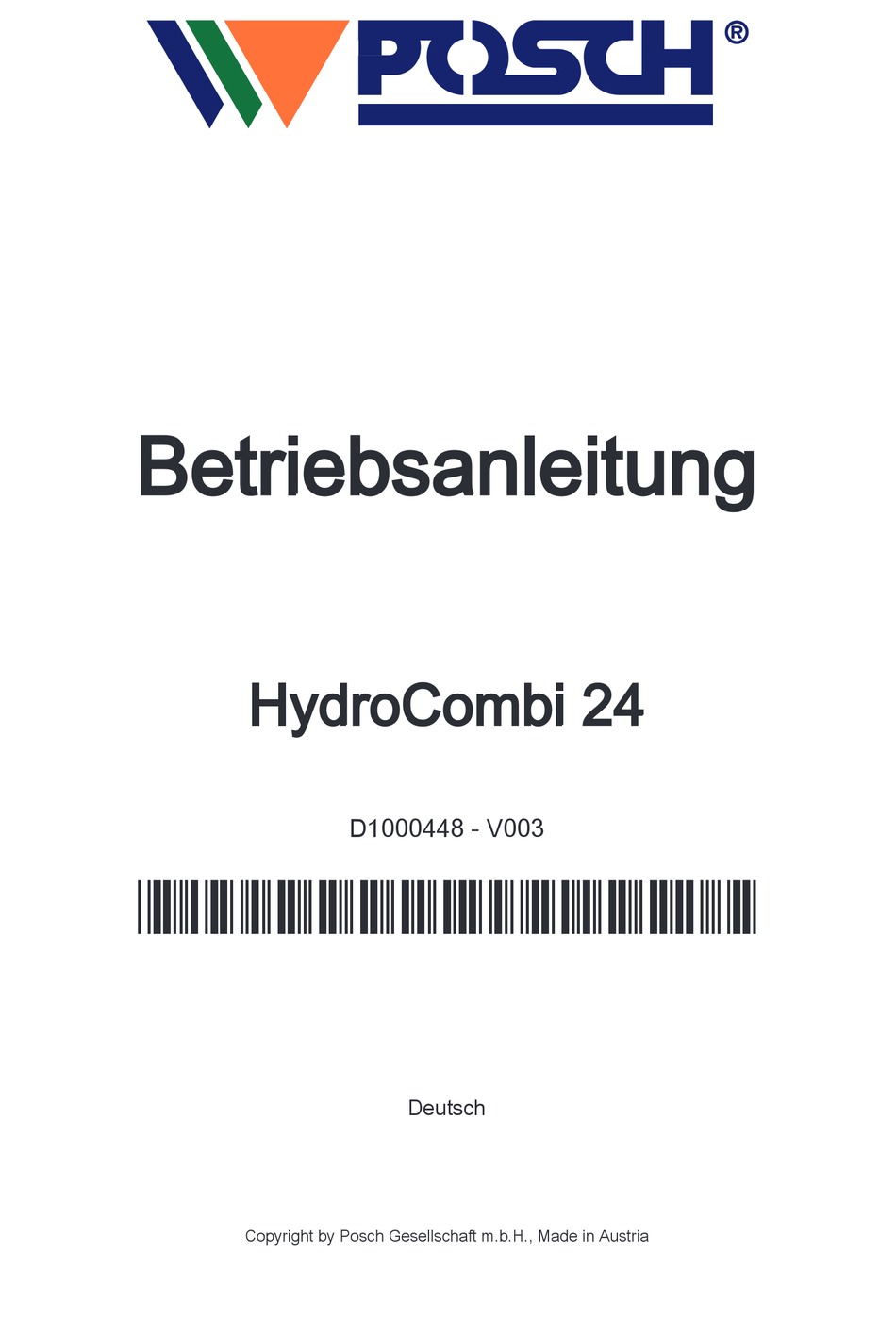

- Seite 1 Betriebsanleitung HydroCombi 24 D1000448 - V003 *D1000448-V003* Deutsch Copyright by Posch Gesellschaft m.b.H., Made in Austria...
- Seite 2 Unterlage Ihrer Maschine, die bei Rückfragen eine klare Auskunft ermöglicht. Maschinennummer:................Seriennummer:..................POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Telefax: +43 (0) 3452/82954-53, E-Mail: leibnitz@posch.com POSCH Deutschland: 84149 Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Telefax: +49 (0) 8742/2083, E-Mail: velden@posch.com...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Vorwort Urheberschutz Mangelhaftung Vorbehalte Begriffe Betriebsanleitung Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Sicherheitshinweise (Holzspalter) Sicherheitshinweise (Seilwinden) Lärmhinweis Restrisiken Bestimmungsgemäße Verwendung Sachwidrige Verwendung Allgemeines Geltungsbereich Beschreibung Die wichtigsten Bauteile der Maschine Aufkleber und deren Bedeutung Aufstellung Inbetriebnahme Antrieb durch Schlepper über Gelenkwelle Bedienung "Autospeed"...
- Seite 4 Inhaltsverzeichnis Verschraubungen Hydraulikleitungen Werkzeugführung "Fixomatic" Zweihandschaltung Holzhaltespitze Ölstand Wartung Werkzeugführung Ölwechsel Reinigung Zusatzausrüstung 10.1 Aufsteckbares Bodengitter Fehlerbeseitigung 11.1 Entsorgung Technische Daten Service EG-Konformitätserklärung...
- Seite 5 Vorwort Vorwort Vielen Dank für den Kauf eines unserer Produkte. Diese Maschine wurde nach gültigen europäischen Normen und Vorschriften gebaut. Mit dieser Betriebsanleitung geben wir Anweisungen zum sicheren und fachgerechten Arbeiten sowie Instandhaltung. Jede Person, die mit Transport, Aufstellung, Inbetriebnahme, Bedienung und Instandhaltung der Maschine beauftragt ist, muss: ▪...
- Seite 6 Vorwort Fachpersonal Als Fachpersonal gilt, wer vom Betreiber der Maschine mit speziellen Aufgaben wie Aufstellung, Rüsten, Instandhalten und Störungsbeseitigung beauftragt ist. Elektrofachkraft Als Elektrofachkraft gilt, wer aufgrund seiner fachlichen Ausbildung Kenntnisse an elektrischen Anlagen, Normen und Vorschriften erworben hat, mögliche Gefahren erkennen und abwenden kann.
- Seite 7 Sicherheitshinweise Sicherheitshinweise Symbolerklärung Folgende Symbole und Hinweise in dieser Anleitung warnen vor möglichen Personen- oder Sachschäden oder geben Ihnen Arbeitshilfen. Warnung vor Gefahrenstellen Hinweis auf Arbeitssicherheit, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen besteht. Beachten Sie diese Hinweise stets und verhalten Sie sich besonders aufmerksam und vorsichtig.
- Seite 8 ▪ Bei Zapfwellenantrieb ist die Gelenkwelle vom Schlepper abzunehmen. Die Maschine nie unbeaufsichtigt laufen lassen. Bei Umstellungsarbeiten muss der Antrieb der Maschine abgestellt werden. Verwenden Sie nur original - POSCH - Ersatzteile. Es dürfen keine Veränderungen oder Manipulationen an der Maschine vorgenommen werden!
- Seite 9 Sicherheitshinweise Sicherheitshinweise (Holzspalter) Die Maschine ist für das Arbeiten mit einer Bedienperson ausgelegt, es ist jedoch möglich, dass eine weitere Person mitarbeitet z.B. für das Beschicken der Maschine. Das Holz während des Spaltens nicht mit der Hand halten. Nicht in den Spaltbereich greifen! Beim Arbeiten sind Schutzschuhe (Sicherheitsklasse S3) und enganliegende Arbeitskleidung zu tragen! Die Maschine nur im Freien verwenden!
- Seite 10 Vorsicht geboten. Ein sicheres Arbeiten hängt vom Bedienpersonal ab! Bestimmungsgemäße Verwendung Die Maschine - HydroCombi 24 - ist ausschließlich zum Spalten von Holz mit einem Durchmesser von 8-60 cm und einer Länge von 55-110 cm geeignet. Die Maschine darf ausschließlich zum Bearbeiten von Brennholz verwendet werden! Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vorgeschriebenen...
- Seite 11 F0001806 Stundenzähler für Maschinen mit Z- Antrieb Beschreibung Die Maschine - HydroCombi 24 - ist ausschließlich zum Spalten von Holz mit einer maximalen Länge von 55-110 cm geeignet. Der Antrieb des Spaltwerkzeuges erfolgt hydraulisch, das Hydrauliksystem wird über eine Zapfwelle angetrieben.
- Seite 12 Allgemeines Die wichtigsten Bauteile der Maschine Zylinder Ölablassschraube Führungsstange Rasthebel Abschaltstange Dreipunktaufhängung Ölschauglas Zapfwellenpumpe Zweihandschaltung Schmiernippel Spaltmesser Typenschild Schutzbügel Auslösehebel – „Fixomatic“ Haltespitz Belüftungsschraube Werkzeugführung Steuerventil Bodenplatte Ölfilter Hebevorrichtung...
- Seite 13 Allgemeines Aufkleber und deren Bedeutung Es darf nur eine Person die Maschine bedienen! Z2050200 Vorsicht, bewegte Werkzeuge! Instandsetzungs-, Einrichtungs-, Wartungs- und Reinigungsarbeiten nur bei abgeschaltetem Antrieb und stillstehenden Werkzeug vornehmen! Vor Inbetriebnahme der Maschine unbedingt die Betriebsanleitung lesen! Z2040010 Augenschutz benutzen! Z2050100 Gehörschutz benutzen! Z2001210...
- Seite 14 Allgemeines Schmierstelle Z2050400 Ölstand Z2001360 Bedienung – „Fixomatic“ Z2001326 Bedienung - Spalter Aufstellung Die Maschine nur bei standsicherer Aufstellung in Betrieb nehmen! Die Maschine auf einer waagrechten, ebenen, festen und freien Arbeitsfläche aufstellen. Die Maschine muss direkt auf den Boden gestellt werden. Es dürfen keine Holzbretter, Flacheisen etc.
- Seite 15 Inbetriebnahme Inbetriebnahme Kontrollieren Sie vor jedem Gebrauch die Maschine auf eventuelle Beschädigungen! ▪ Beachten Sie dabei besonders die Kontrolltätigkeiten unter dem Abschnitt „Kontrollen [➙ 24]“. Kontrollieren Sie vor der Inbetriebnahme die Funktion der Schutz- und Sicherheitseinrichtungen, die Hydraulikschläuche und den Ölstand! Prüfen Sie im Besonderen auch die Funktion der Holzhalteeinrichtung! Sollte während dem Betrieb ein Defekt auftreten, ist die Maschine sofort außer Betrieb zu nehmen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme zu sichern!
- Seite 16 Bedienung Bedienung Bei Außentemperaturen unter 0 °C die Maschine ca. fünf Minuten im Leerlauf laufen lassen, damit das Hydrauliksystem seine Betriebstemperatur erreicht (die Hydraulikleitungen sind dann handwarm). "Autospeed" Durch „Autospeed“ wird ein druckgesteuertes Umschalten zwischen den beiden Vorlaufgeschwindigkeiten erreicht. ▪ „Autospeed“ reagiert auf den erforderlichen Spaltdruck und schaltet selbständig die Spaltgeschwindigkeit um.
- Seite 17 Bedienung Zylinder Sechskantmutter Arbeitsstellung: Die Maschine wird mit eingefahrenem Zylinder ausgeliefert. Vor Spaltbeginn muss der Zylinder ausgefahren und fixiert werden. Achten Sie beim Aus- und Einfahren des Zylinders darauf, dass die Hydraulikschläuche nicht eingeklemmt werden! ▪ Die Maschine in Betrieb nehmen. Sehen Sie dazu …..
- Seite 18 Bedienung Der Spaltvorgang mit "Fixomatic" Nicht unter das Spaltwerkzeug greifen, Holz immer seitlich anfassen. Abschaltstange unteres Spaltmesserteil Schutzbügel Auslösehebel – „Fixomatic“ Haltespitze ▪ Das Holz stehend unter das Spaltmesser stellen. ▪ Das Holz wie gewünscht ausrichten und den Auslösehebel der „Fixomatic“ ziehen. –...
- Seite 19 Bedienung 5.3.1 Hinweis zum Spalten Spalten Sie niemals schräg geschnittenes Holz! Die Holzstämme müssen in Längsrichtung gespalten werden. Spalten von extrem verwachsenem Holz: ▪ die Scheiter vom Rand her abspalten. Verklemmtes Holz mit einem Schlagwerkzeug vom Spaltmesser lösen. Mechanische Hebevorrichtung Hebearm Hubkette Rasthebel...
- Seite 20 Bedienung ▪ Das Einhängeblech für die Hubkette am Spaltmesser montieren. Hubkette einstellen: Hebearm soll mit Spaltmesser auf und ab gehen: ▪ Das letzte Kettenglied der Hubkette am Einhängeblech einhängen. Hebearm soll oben bleiben: ▪ Mit der Hand den Hebearm zur Maschine ziehen (der Hebearm rastet am Rasthebel ein).
- Seite 21 Außer Betrieb nehmen Außer Betrieb nehmen Vor dem Abschalten der Maschine alle hydraulischen Funktionen druckfrei fahren. Dazu alle Bedienelemente in Neutralstellung bringen bzw. ausschalten. "Fixomatic" unteres Spaltmesserteil Gasfeder oberes Spaltmesserteil Vor dem Abschalten der Maschine immer das untere Spaltmesserteil mit dem oberen Spaltmesserteil zusammenfahren, um Schäden an der Gasfeder (Kolbenstange) oder deren Dichtung (Rost, Eis….) zu verhindern.
- Seite 22 Transport Transport Vor dem Transport unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪ Den Schlepper abstellen. ▪ Die Gelenkwelle vom Schlepper abnehmen. Die Maschine darf nur mit abgesenktem Zylinder transportiert werden.
- Seite 23 Transport c + d F x b 0,2 x E x b F,min a + b (kg) Leergewicht des Schleppers (kg) Vorderachslast des leeren Schleppers (kg) Hinterachslast des leeren Schleppers (kg) Gesamtgewicht der Maschine (kg) Gesamtgewicht Frontballast Abstand zwischen Schwerpunkt Frontballast und Mitte Vorderachse Radstand des Schleppers Abstand zwischen Mitte Hinterachse und Mitte Unterlenkerkugeln Abstand zwischen Mitte Unterlenkerkugeln und Schwerpunkt Maschine ***...
- Seite 24 Kontrollen Kontrollen Vor Kontrollarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪ Den Schlepper abstellen. ▪ Die Gelenkwelle vom Schlepper abnehmen. Quetschgefahr der oberen und unteren Gliedmaßen! Bei Kontrollarbeiten sind Schutzhandschuhe bzw.
- Seite 25 Kontrollen Zweihandschaltung Die Gelenke der Zweihandschaltung auf ihre Leichtgängigkeit überprüfen und gegebenenfalls nachschmieren. Kontrollieren Sie, ob die Schaltwippe frei beweglich ist. Holzhaltespitze Holzhaltespitze Wenn die Holzhaltespitze vorne abbricht, kann diese einfach mit einem Winkelschleifer nachgeschliffen werden. Ölstand Zur Kontrolle des Ölstands die Maschine auf einer ebenen und waagrechten Fläche abstellen.
- Seite 26 Quetschgefahr der oberen und unteren Gliedmaßen! Bei Wartungsarbeiten sind Schutzhandschuhe bzw. Schutzschuhe (Sicherheitsklasse S3) und enganliegende Arbeitskleidung zu tragen! Arbeiten Sie nie ohne Schutzvorrichtungen. Verwenden Sie nur original - POSCH - Ersatzteile. Werkzeugführung Schmiernippel Fettpinsel Die Schmiernippel an der Werkzeugführung alle 10 Stunden mit Schmierfett abschmieren.
- Seite 27 Wartung Die Ölablassschraube befindet sich an der unteren Rückseite der Säule. ▪ Das alte Hydrauliköl in eine Auffangwanne ablassen. ▪ Die Ölablassschraube wieder in den Tank schrauben und neues Hydrauliköl über die Öffnung der Belüftungsschraube einfüllen. Sehen Sie dazu ….. Hydraulikölstand [➙ 25] ▪...
- Seite 28 Wartung Den Filtereinsatzes nicht mit Benzin oder Petroleum auswaschen, dieser wird dabei zerstört. Reinigung Vor Reinigungsarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪...
- Seite 29 Zusatzausrüstung Zusatzausrüstung 10.1 Aufsteckbares Bodengitter Bodengitter Sechskantmutter Torbandschraube Bodenplatte Scheibe Mit dem Bodengitter wird das Abrutschen eines nassen oder vereisten Holzes von der Bodenplatte verhindert. Montage: ▪ Das Bodengitter mit Hilfe der Torbandschrauben an der Bodenplatte verschrauben.
- Seite 30 Fehlerbeseitigung Fehlerbeseitigung Vor Fehlerbeseitigungen an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Gelenkwelle am Schlepper auskuppeln. Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪ Den Schlepper abstellen. ▪ Die Gelenkwelle vom Schlepper abnehmen. Fehler mögliche Ursache Beseitigung...
- Seite 31 Technische Daten Technische Daten Type Antrieb Antriebsart Zapfwelle Leistung Spannung Absicherung Motordrehzahl U/min Zapfwellendrehzahl U/min Spaltsystem Spaltkraft Zylinderhub Max. Druck Max. Holzlänge Max. Holzdurchmesser Vorlaufgeschw. cm/s Rücklaufgeschw. cm/s Maße * Breite Tiefe Höhe Gewicht *..die angegebenen Maße und Gewichte (gerundet) sind Anhaltswerte und gelten für die Grundausstattung, diese können bei den verschiedenen Ausführungen zum Teil erheblich abweichen.
- Seite 32 Service Service POSCH- Produkt Bei Ersatzteilbestellungen oder Service für Ihre Maschine wenden Sie sich bitte direkt an Ihren Händler vor Ort. Benötigen Sie für Ihre Maschine eine Ersatzteilliste, können Sie diese jederzeit mit Angabe der Seriennummer unter folgenden Link herunterladen:...
- Seite 33 Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Maschinenrichtlinie 2006/42/EG entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Holzspalter - HydroCombi 24 Artikel-Nr.: M6245 Serien-Nr.: ab 1532001A...
