dormakaba Montageanleitung
4.4.4

Montageplatten befestigen

1. Die Senkschrauben M8 x 16 in die vorbereiteten
Senkungen der Montageplatte stecken.
2. Die Montageplatte mit vier Senkschrauben
(M6 x 12) an dem TENSOR Pendeltürband
befestigen. Das Anzugsmoment 12 Nm beachten.

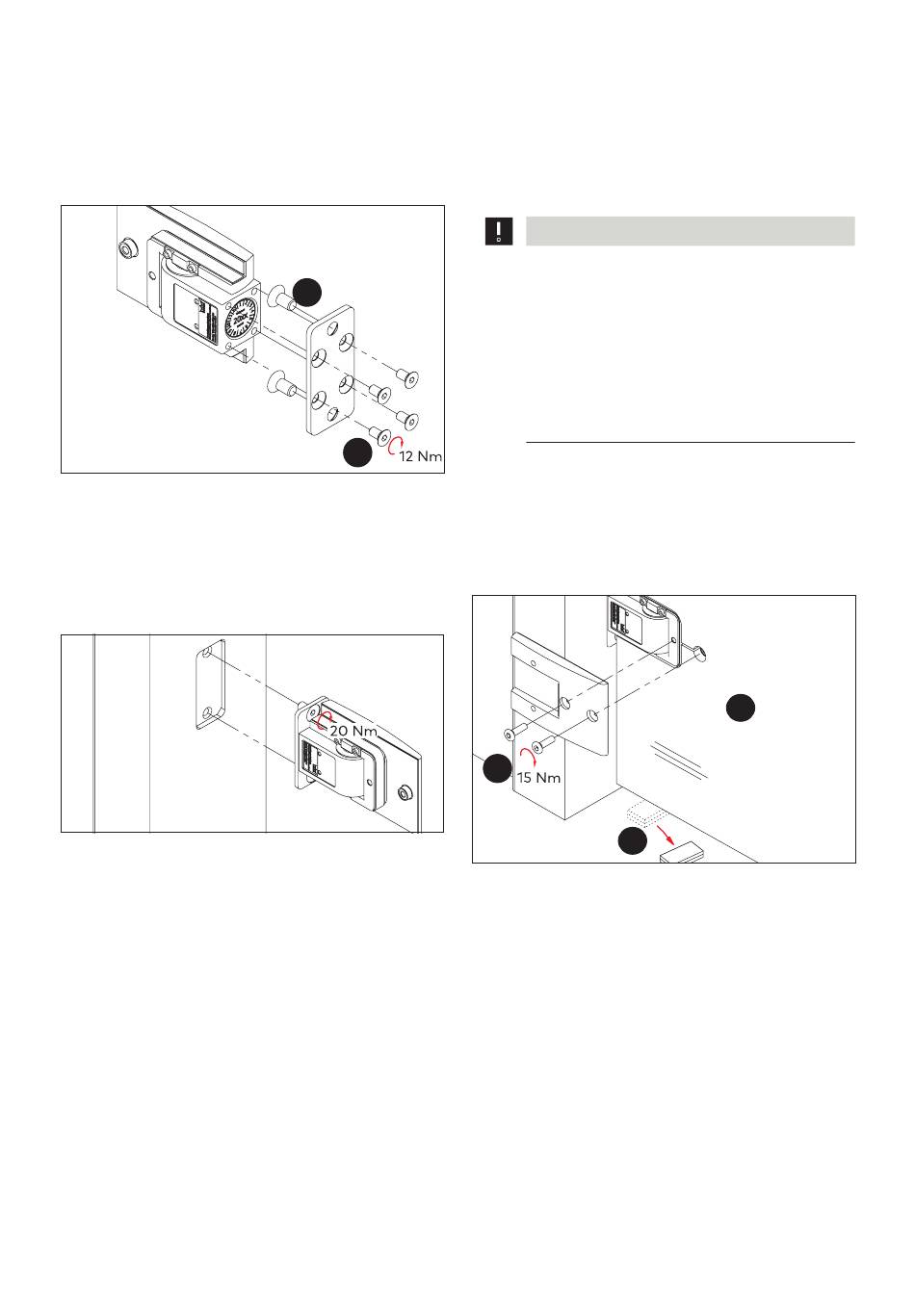

Fig. 24 Befestigung der Montageplatten am Pendeltürband
4.4.5 Pendeltürband an der Zarge
befestigen
1. Die Pendeltürbänder mit den Senkschrauben
M8 x 16 in der vorbereiteten Zarge befestigen.
2. Das Anzugsmoment 20 Nm beachten.
Fig. 25 Montage der Pendeltürbänder in der Zarge
8 TENSOR
4.4.6
Die Glasflächen im Bereich der Klemmflächen
reinigen. Dazu handelsüblichen Glasreiniger
verwenden. Keine Verdünnung verwenden!
4.4.7
1.
2.
1.
2. Die Gegenplatten montieren. Das Anzugsmoment
3. Alle Montageklötze entfernen.
Fig. 26
4. Die Nulllage einstellen (siehe Kapitel 5).
WN 059361 45532
Glasflächen reinigen
Glastürflügel positionieren und
festschrauben
ACHTUNG
Gefahr der Beschädigung des Glastürflügels
durch Kontakt mit harten Werkstoffen (z. B.
Glas, Metall, Beton)
Der Kontakt kann zu Ausmuschelungen,
Kantenverletzungen und/oder Glasbruch des
Glastürflügels führen.
Beschädigte Glastürflügel dürfen nicht
verbaut werden – Verletzungsgefahr.
Glaskanten mit Abstandhaltern schützen!
Den Glastürflügel an der Montagepositon auf
Holzklötze o. Ä. aufstellen.
15 Nm beachten.
2.
3.
Montage des Glastürflügels
Montage
1.
2020-09
