dormakaba Montageanleitung
2.2 Anforderungen an die Wand und an
das Befestigungsmaterial
• Die Unterkonstruktion/Wand muss dauerhaft
tragfähig, plan- und lotrecht sein.
• Das Befestigungsmaterial muss für die Unter-
konstruktion/Wand geeignet und für das Tür-
flügelgewicht passend dimensioniert sein. Das
Befestigungsmaterial ist nicht im Lieferumfang
enthalten.
• Die technischen Hinweise des Befestigungs-
materials beachten.
2.3

Allgemeine Sicherheitshinweise

• Die Montage muss von zwei Personen ausgeführt
werden.
• Schutzkleidung tragen.
• Glastürflügel zum Lagern auf Holz stellen und
gegen Umfallen sichern.
• Einbauort sichern.
2.4

Chargenkennzeichen

Das Chargenkennzeichen darf nicht abgelöst
oder beschädigt werden, andernfalls erlischt die
Gewährleistung.

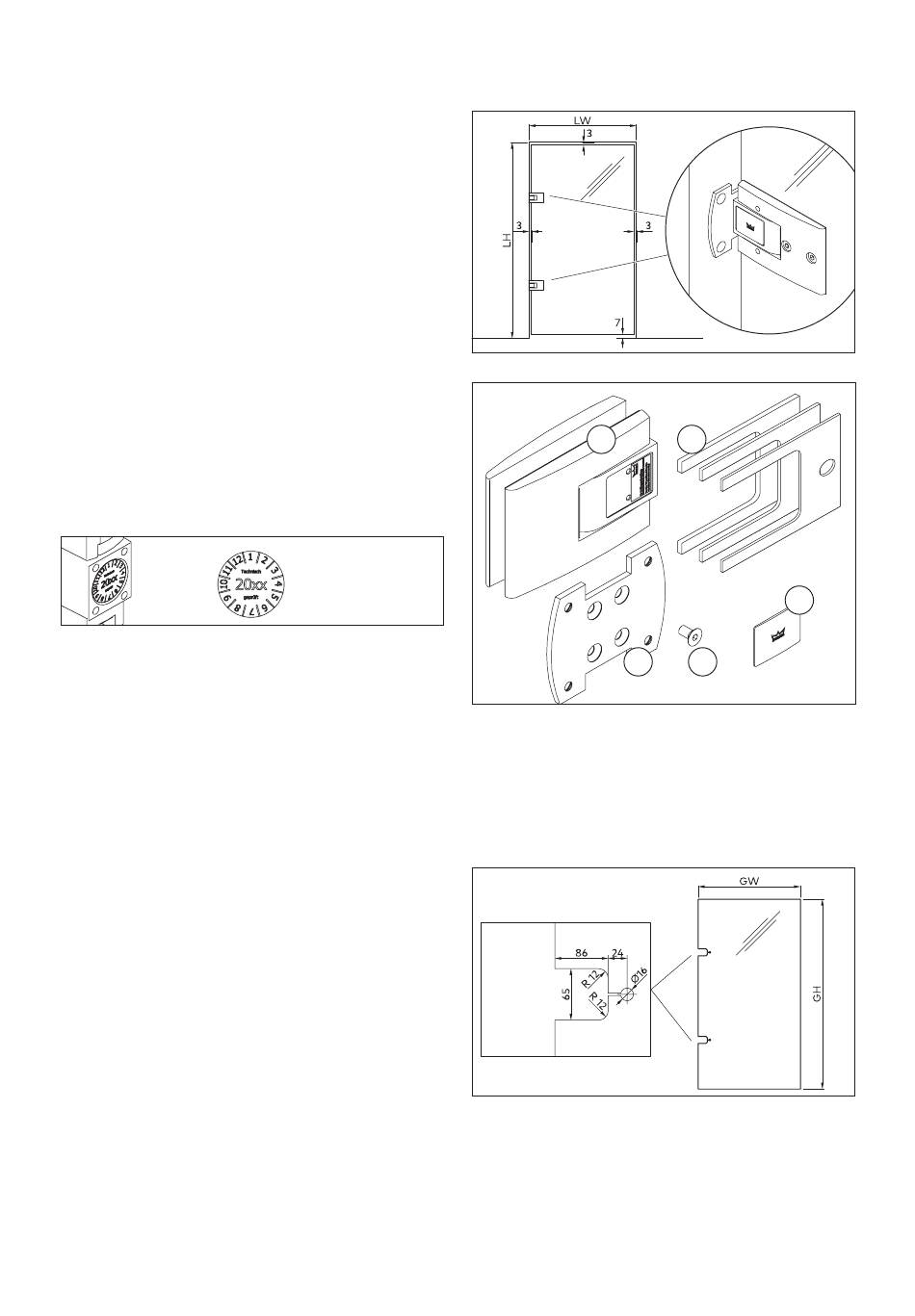

Fig. 4 Chargenkennzeichnung am TENSOR Pendeltürband
3

Produktbeschreibung

3.1

Funktionsprinzip

Die TENSOR Pendeltürbänder klemmen den
Glastürflügel zwischen der Trage- und der
Gegenplatte fest. Verschiedene Glasdicken werden
durch Zwischenlagen ausgeglichen.
Die Nulllagen-Einstellung ist die Voraussetzung für
die Selbstschließfunktion. Im Lieferzustand ist die
Federkraft der Selbstschließfunktion noch nicht aktiv.
3.2

Produktvarianten

Es gibt 3 Produktvarianten für unterschiedliche
Einbausituationen.
TENSOR
3.2.1
Fig. 5
Fig. 6
(1)
(2)
(3)
(4)
(5)
Fig. 7
Glashöhe GH = LH - 10 mm
Glasbreite GB = LW - 6 mm
WN 059361 45532
Wandbefestigung mit aufliegender
Montageplatte
Spaltmaße
1 2
5
Lieferumfang
2 x Pendeltürband
Zwischenlagen je 4 x in 3 verschiedenen Dicken:
1 mm, 2 mm, 3 mm
12 x Anschlagkappe in 3 verschiedenen
Farben
8 x Senkschraube
2 x Montageplatte
Maße der Glasbearbeitungen
Produktbeschreibung
3
4
2020-09 3
