dormakaba Montageanleitung
5

Nulllage einstellen

Die Nulllage ist die Türflügelposition bei geschlossener
Tür. Die Nulllagen-Einstellung ist die Voraussetzung
für die Selbstschließfunktion. Im Lieferzustand ist die
Federkraft der Selbstschließfunktion noch nicht aktiv.
1. Alle Montageklötze oder Ähnliches entfernen.
2. Den Glastürflügel in die ideale Nulllage bringen
(Abb. 34).

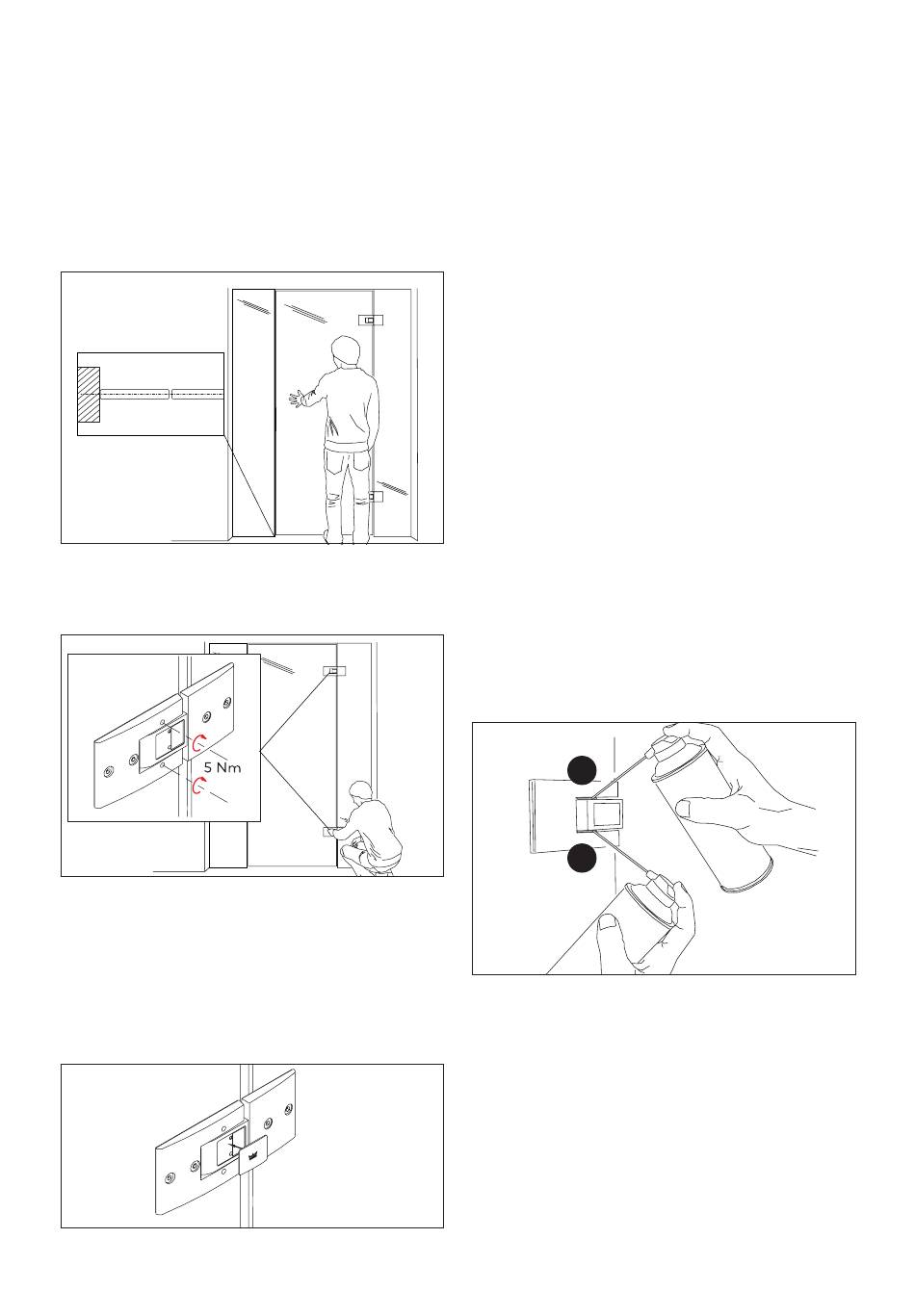

Fig. 34 Ideale Nulllage vom Glastürflügel zum Seitenteil
3. Alle Schrauben (2 x oberes Band und
2 x unteres Band) anziehen. Das Anzugsmoment
5 Nm beachten (Abb. 35)!
Fig. 35 Lage der Schrauben
→ Die Nulllage ist eingestellt und die Federkraft
der Selbstschließfunktion ist aktiv.
4. Die Pendelbewegung der Tür abschließend prüfen.
Wenn der Glastürflügel nicht in der idealen
Nulllage schließt, Schrauben wieder lösen und die
Nulllage erneut einstellen.
5. Anschlagkappen eindrücken.
Fig. 36 Montage der Anschlagkappen
TENSOR
6
Bei Störungen bei dem Schließvorgang:
• Den festen Sitz der Bänder prüfen.
• Die Ausrichtung der Tür und der Bänder prüfen.
• Den festen Sitz der Schrauben für die Nulllagen-
Wenn die Gläser rutschen oder sich die Bänder auf
dem Glas verdrehen:
• Die Anzugsmomente prüfen.
• Ggf. Bänder demontieren, die Gläser reinigen und
7
7.1
Den Sitz und die Gängigkeit der Beschläge sowie die
Justierung der Tür regelmäßig kontrollieren. Im Fall
von hochfrequentierten Anlagen die Prüfung von
einem Fach- oder Installationsbetrieb durchführen
lassen. Für eine lange, störungsfreie Lebensdauer
des TENSOR Pendeltürbands empfiehlt dormakaba
eine jährliche Wartung durch Fachpersonal. Wenn
100.000 Bewegungszyklen vor Ablauf eines Jahres
erreicht werden, die Wartung vorziehen.
1.
Fig. 37
2. Glasflügel auf Abplatzungen und/oder Aus-
7.2
Die Reinigung der Oberflächen darf nur mit
geeigneten Reinigern und Pflegemitteln erfolgen.
WN 059361 45532
Störungsbehebung
Die Anzugsmomente beachten
(see Chapter "4 Montage")!
Einstellung prüfen. Den Anzugsmoment beachten
(see Chapter "5 Nulllage einstellen")!
die Bänder erneut montieren.

Wartung und Pflege

Pendeltürband warten
Im Rahmen der Wartung die Laufbuchsen am
Drehpunkt leicht mit einem silikon-, harz-, teflon-
und säurefreien Multifunktionsöl schmieren.
1.
1.
Schmierung der Laufbuchsen am Drehpunkt
muschelungen prüfen. Beschädigte Glasflügel
unverzüglich austauschen.

Reinigungshinweis

Nulllage einstellen
2020-09 11
